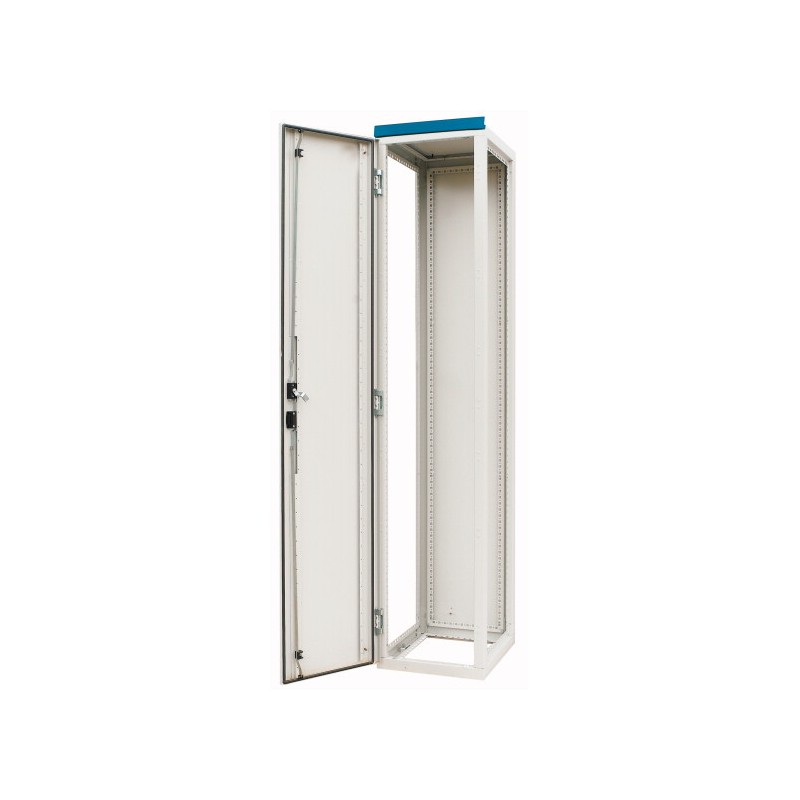

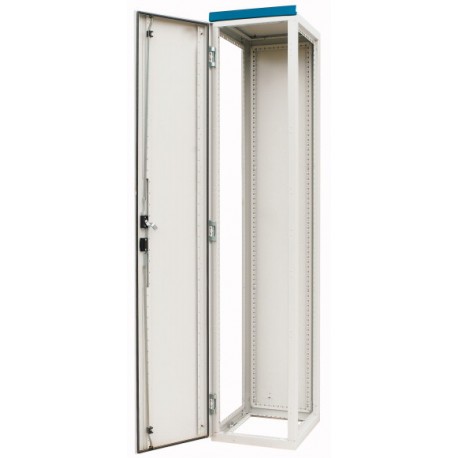

XVTL-MP/BF-12/4/16 114507 Y7-114507 EATON ELECTRIC Tableau de distribution, HxLxP 1600x1200x400mm, IP55, jux..
XVTL-MP/BF-12/4/16
114507
Y7-114507
EATON-MOELLER
Tableau de distribution, HxLxP=1600x1200x400mm, IP55, juxtaposable
XVTL-MP/BF-12/4/16
Cadre avec montage 2x profondeur, panneau arrière, porte, toit fermé
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Coffrets et armoires industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Tableau de distribution, HxLxP=1600x1200x400mm, IP55, juxtaposable
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel détaché [PV]
296 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial détaché [PV]
289 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central détaché [PV]
278 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
266 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial pour montage mural [PV]
259 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central pour montage mural [PV]
255 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel détaché [PV]
594 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial détaché [PV]
580 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central détaché [PV]
559 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
533 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial pour montage mural [PV]
520 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central pour montage mural [PV]
512 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Sans objet.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Sans objet.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Ne concerne pas une installation à l'intérieur.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Réalisation, montage et sécurisation conformes aux instructions de montage en vigueur.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
IK10
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
IP55
10.4 Distances d'isolement et lignes de fuite
Sous la responsabilité du tableautier.
10.5 Protection contre les chocs électriques
< 0,1 Ω - les exigences de la norme produit sont respectées.
10.6 Montage de matériel
Sous la responsabilité du tableautier.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Ui= 690 V AC
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
6 kV
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Ne concerne pas les coffrets en métal.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Les exigences de la norme produit sont respectées.
Caractéristiques techniques ETIM 7.0
Armoires, coffrets, boites, baies, pupitres et accessoires (EG000011) / Boîte / Coffret / armoire de distribution (vide) (EC000261)
Electricité, Electronique, Automatisation et Commande / Armoire, rack, boîtier, châssis-équipés / Armoire électrique (vide) / Armoire d'appareillage ([email protected] [AGZ056016])
largeur
1200 mm
hauteur
1600 mm
profondeur
412 mm
matériau
acier
qualité du matériau
autre
finition de la surface
revêtu par poudre
couleur
gris
numéro RAL
7035
avec cadre/support de montage
non
plaque de montage réglable en profondeur
oui
nombre de serrures
1
installation au sol possible
oui
fixation au mur
oui
encastrement mural
non
fixation sur mât
non
connectable
oui
nombre de portes
1
adapté à un montage métrique
oui
adapté à un montage extérieur
non
toit incliné
non
finition CEM
oui
avec porte à hublot
non
avec porte de ventilation
non
avec porte arrière
non
Indice de protection contre les chocs (IK)
IK10
indice de protection (IP)
IP55
Degré de protection (NEMA)
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 1200 mm |
| Hauteur (EF000040) | 1600 mm |
| Profondeur (EF000049) | 400 mm |
| Matériau (EF002169) | Acier |
| Qualité du matériau (EF001257) | Autre |
| Finition de la surface (EF006569) | Revêtu par poudre |
| Couleur (EF000007) | Gris |
| Numéro RAL (EF000116) | 7035 |
| Indépendant (EF020363) | Non |
| Modèle mural avec prise au sol (EF015208) | Oui |
| Montage mural (EF000664) | Oui |
| Modèle angulaire (EF020814) | Non |
| Encastrement intermédiaire (EF022994) | Non |
| À coupler (EF001229) | Oui |
| Avec plaque de montage (EF000118) | Oui |
| Plaque de montage réglable en profondeur (EF006054) | Oui |
| Encastrement mural (EF007536) | Non |
| Fixation sur mât (EF009582) | Non |
| Avec porte (EF009169) | Non |
| Nombre de portes (EF000122) | 1 |
| Avec porte à hublot (EF001089) | Non |
| Avec porte de ventilation (EF006279) | Non |
| Avec porte arrière (EF007381) | Non |
| Nombre de serrures (EF000123) | 1 |
| Avec partie supérieure (EF007965) | Non |
| Couvercle transparent (EF011401) | Non |
| Adapté à un montage métrique (EF005823) | Oui |
| Toit incliné (EF009278) | Non |
| Estampages (EF001039) | Non |
| Finition CEM (EF001062) | Oui |
| Résistance aux chocs (EF004293) | IK10 |
| Classe de protection (IP) (EF005474) | IP55 |
| Classe de protection (NEMA) (EF011959) | 4X |
| Capacité de perte de chaleur (delta T = 20 K) selon IEC/TR 60890 (EF014986) | 532.692 W |
| Charge max. autorisée de l'armoire selon IEC 62208 (EF014987) | 5000 N |
| Charge max. autorisée de la porte selon IEC 62208 (EF014988) | 1000 N |
| Charge max. autorisée de la plaque de montage selon IEC 62208 (EF014989) | 4000 N |
