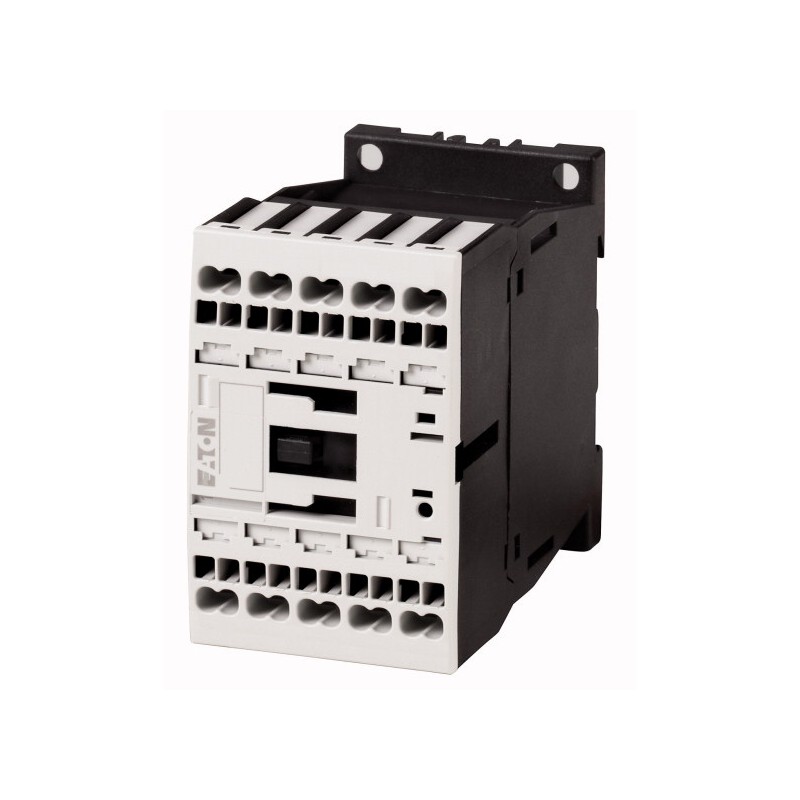

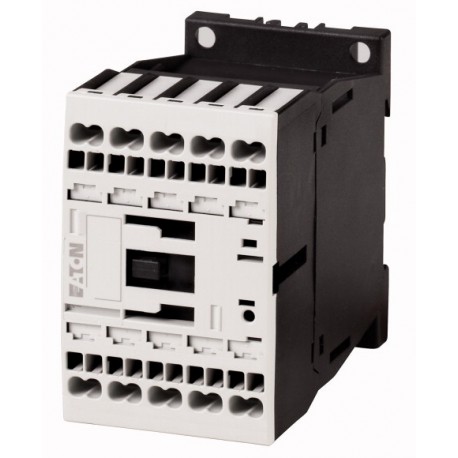

DILAC-40(24VDC)-GVP 120944 XTREC10B40TD-B EATON ELECTRIC Contacteur auxiliaire, 4 s, DC, grand paquet
DILAC-40(24VDC)-GVP
120944
XTREC10B40TD-B
EATON-MOELLER
84
Contacteur auxiliaire, 4 s, DC, grand paquet
Contacteur auxiliaire 4 NO Connexion encliquetable 24 VDC Grand emballage
Relais contacteur, Gamme de produits : Relais DILA, Application : Relais contacteur, Technique de connexion : Bornes à ressort, Courant nominal de fonctionnement AC-15 220 V 230 V 240 V : Ie= 4 A, 380 V 400 V 415 V : Ie= 4 A, Contacts N/O = Normalement ouvert : 4 N/O, Numéro de code et version de combinaison Numéro distinctif : 40E, Peut être combiné avec un module de contact auxiliaire : DILA-XHIC(V)..., Tension d’actionnement : 24 V DC, Tension AC/DC : Fonctionnement en courant continu, Degré de protection : IP20, Instructions : Numéros de contact selon EN 50011, Marquages des bornes de bobine selon EN 50005, Circuit de suppression intégré, Normes : IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Appareillage industriel basse tension > Contacteur auxiliaire, relais
Contacteurs jusqu'à 170A
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Contacteur auxiliaire, 4 s, DC, grand paquet
Contacteur auxiliaire, Gamme: Contacteurs auxiliaires DILA, Application: Contacteur auxiliaire, Raccordement: Bornes à ressort, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Nombre de contacts F = contact à fermeture: 4 F, Nombre caract./Exécution Nombre caractéristique: 40E, Combinaison possible avec un bloc de contacts auxiliaires: DILA-XHIC(V)…, Tension de commande: 24 V DC, Type de courant AC/DC: avec bobine à courant continu, Degré de protection: IP20, Remarques: Contacts selon EN 50011, Repérage des bornes bobine selon EN 50005, module de protection intégré, Conformité aux normes: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Gamme de livraison
Gamme
Contacteurs auxiliaires DILA
Application
Contacteur auxiliaire
Raccordement
Bornes à ressort
Courant assigné d’emploi
AC-15220 V 230 V 240 V [Ie]
4 A
AC-15380 V 400 V 415 V [Ie]
4 A
Nombre de contacts
F = contact à fermeture
4 F
Schéma
Nombre caract./Exécution
Nombre caractéristique
40E
Combinaison possible avec un bloc de contacts auxiliaires
DILA-XHIC(V)…
Tension de commande
24 V DC
Type de courant AC/DC
avec bobine à courant continu
Module de protection
intégré
Connexion à SmartWire-DT
oui
en combinaison avec le module contacteur DIL-SWD SmartWire DT
en combinaison avec le module contacteur DIL-SWD SmartWire DT
Remarques
Contacts selon EN 50011
Repérage des bornes bobine selon EN 50005
module de protection intégré
Repérage des bornes bobine selon EN 50005
module de protection intégré
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Longévité mécaniqueavec bobine DC [manœuvres]
20 x 106
Fréquence de manœuvres max. [Man./h]
9000
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteAppareil nu
-25 - +60 °C
Température ambianteAppareil sous enveloppe
- 25 - 40 °C
Température ambianteTempérature ambiante de stockage
- 40 - 80 °C
Position de montagePosition de montage
Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msAppareil de base + moduleContact F
7 g
Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msAppareil de base + moduleContact O
5 g
Degré de protection
IP20
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
Sécurité des doigts et du dos de la main assurée
Poidsavec bobine DC
0,294 kg
Sections raccordablesBornes à ressortConducteur à âme massive
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
2 x (0,75 - 2,5) mm2
Sections raccordablesBornes à ressortConducteurs souples avec ou sans embout DIN 46228
1 x (0,75 - 1,5)
2 x (0,75 - 1,5) mm2
2 x (0,75 - 1,5) mm2
Sections raccordablesBornes à ressortâme massive ou multibrins
18 - 14 AWG
Sections raccordablesBornes à ressortLongueur à dénuder
10 mm
Sections raccordablesBornes à ressortTournevis pour vis à fente
0,6 x 3,5 mm
Circuits électriques
Contacts liés positivement selon ZH 1/457, y compris modules de contacts auxiliaires
oui
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
690 V AC
Tension assignée d'emploi [Ue]
690 V AC
Séparation sûre selon EN 61140entre la bobine et les contacts auxiliaires
400 V AC
Séparation sûre selon EN 61140et entre les contacts auxiliaires eux-mêmes
400 V AC
Courant assigné d'emploiCourant thermique conventionnel 1 pôlenuà 60 °C [Ith=Ie]
16 A
Courant assigné d'emploiAC-15220 V 230 V 240 V [Ie]
4 A
Courant assigné d'emploiAC-15380 V 400 V 415 V [Ie]
4 A
Courant assigné d'emploiAC-15500 V [Ie]
1.5 A
Courant assigné d'emploiDCRemarque
Conditions d'enclenchement et de coupure en DC-13, L/R constant selon indications.
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [24 V]
10 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [60 V]
6 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :2 [60 V]
10 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [110 V]
3 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :3 [110 V]
6 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [220 V]
1 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :3 [220 V]
5 A
Courant assigné d'emploiDCDC L/R ≦ 50 msPôles en série :3 [24 V]
4 A
Courant assigné d'emploiDCDC L/R ≦ 50 msPôles en série :3 [60 V]
4 A
Courant assigné d'emploiDCDC L/R ≦ 50 msPôles en série :3 [110 V]
2 A
Courant assigné d'emploiDCDC L/R ≦ 50 msPôles en série :3 [220 V]
1 A
Courant assigné d'emploiFiabilité des contacts [Taux de défaillances]
< 10-8, < 1 défaut sur 100 millions de manœuvres
(sous Ue= 24 V DC, Umin= 17 V, Imin= 5,4 mA) λ
(sous Ue= 24 V DC, Umin= 17 V, Imin= 5,4 mA) λ
Tenue aux courts-circuits sans soudurePar disjoncteur (calibre max.)220 V 230 V 240 V
4 PKZM0
Tenue aux courts-circuits sans soudurePar disjoncteur (calibre max.)380 V 400 V 415 V
4 PKZM0
Tenue aux courts-circuits sans soudurePar fusible (calibre max.)500 V
10 A gG/gL
Pertes par effet Joule sous Ithavec bobine CC
0.85 W
Circuits magnétiques
Plage de fonctionnementavec bobine DCRemarque
Tension continue exclusivement ou redressée par pont triphasé ou pont à 2 impulsions avec lissage
Plage de fonctionnementavec bobine DCTension d'appel
0.81.1
Plage de fonctionnementavec bobine DCsous 24 V : sans module de contacts auxiliaires (40 °C) [appel]
0.7 - 1.3 x Uc
ConsommationBobine à courant continuavec bobine DC [appel = maintien]
3 W
Facteur de marche
100 % FM
Temps de commutation à 100 % US(valeurs approx.)avec bobine DC fermetureTemps de fonctionnement Avec bobine DC Fermeture max.
31 ms
Temps de commutation à 100 % US(valeurs approx.)avec bobine DC contacts F ouvertureTemps de commutation, bobine DC, contact à fermeture, temps d'ouverture max.
12 ms
Caractéristiques électriques homologuées
Contacts auxiliairesPilot DutyAvec bobine AC
A600
Contacts auxiliairesPilot DutyAvec bobine DC
P300
Contacts auxiliairesGeneral UseAC
600 V
Contacts auxiliairesGeneral UseAC
15 A
Contacts auxiliairesGeneral UseDC
250 V
Contacts auxiliairesGeneral UseDC
1 A
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
15.5 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.8 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
3 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Contacteur auxiliaire, relais (EC000196)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Contacteur (BT) / Contacteur auxiliaire (BT) ([email protected] [AAB716014])
tension d'alimentation de courant nominal Us à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal Us à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal Us CC
24 - 24 V
type de tension d'actionnement
DC
courant de fonctionnement nominal, 400 V
4 A
type de raccordement du circuit auxiliaire
raccordement par borne à ressort
mode de pose
rail/ vis DIN
interface
non
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
4
nombre de contacts auxiliaires à ouverture, commutation retardée
0
nombre de contacts auxiliaires à fermeture, à action avancée
0
avec affichage LED
non
nombre de contacts auxiliaires à deux directions
0
commande manuelle possible
non
Homologations
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Courbes caractéristiques
Equipements complémentaires
1 : Module de protection
2 : Modules de contacts auxiliaires
2 : Modules de contacts auxiliaires
Courbe caractéristique
Durée de vie du composant (fonctionnement)
c'est-à-dire = courant assigné d'emploi
c'est-à-dire = courant assigné d'emploi
Courbe caractéristique
Durée de vie du composant (fonctionnement)
c'est-à-dire = courant assigné d'emploi
3 contacts de série
c'est-à-dire = courant assigné d'emploi
3 contacts de série
Encombrements
contacteur de puissance avec module de contacts auxiliaires
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 0 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 0 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 24 V |
| Type de tension d'actionnement (EF008242) | CC |
| Courant de fonctionnement nominal (EF007679) | 16 A |
| Courant de fonctionnement nominal, 400 V (EF001378) | 4 A |
| Type de montage (EF000003) | Rail/ vis DIN |
| Avec affichage LED (EF005950) | Non |
| Commande manuelle (EF002978) | Non |
| Interface (EF000594) | Non |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 4 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée (EF007281) | 0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée (EF007282) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Tension de fonctionnement CA 50 Hz (EF008206) | 17 V |
| Tension de fonctionnement CA 60 Hz (EF008207) | 17 V |
| Tension de fonctionnement CC (EF008208) | 24 V |
| Type de tension de fonctionnement (EF005294) | CA/CC |
| Courant de commutation assigné (EF006706) | 16 A |
| Type de raccordement du circuit auxiliaire (EF006820) | Raccordement par borne à ressort |
| Largeur (EF000008) | 45 mm |
| Hauteur (EF000040) | 68 mm |
| Profondeur (EF000049) | 75 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILAC-40(24VDC)-GVP XTREC10B40TD-B 120944 FR_120944.pdf | 470 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
