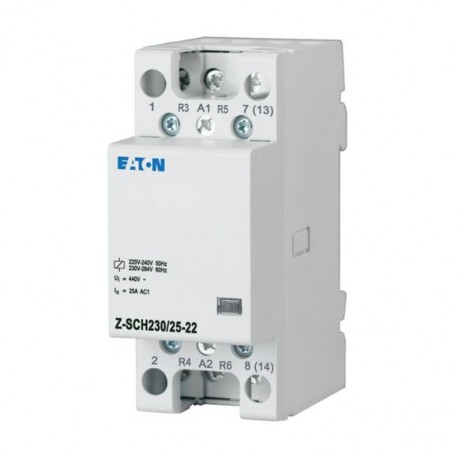

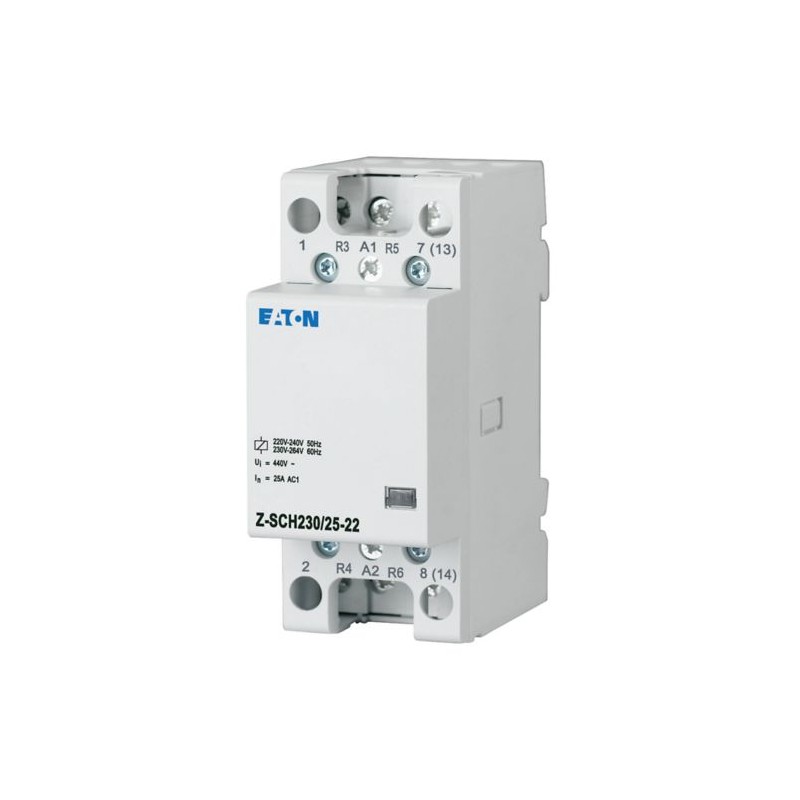

Z-SCH230/25-22 248849 Y7-248849 EATON ELECTRIC Contacteur modulaire, 230VAC/50Hz, 2F+2O, 25A, 2PE
Z-SCH230/25-22
248849
Y7-248849
EATON-MOELLER
Contacteur modulaire, 230VAC/50Hz, 2F+2O, 25A, 2PE
Z-SCH230/25-22
Eaton Z-SCH Installation contactor, 230VAC/50Hz, 2N/O+2N/C, 25A, 2HP
Contacteur d’installation, tension nominale du circuit de commande 230V AC, courant nominal de fonctionnement à AC1 25A, fonction : 2 N/O + 2 N/F, détails selon IEC 61095, EN 61095, VDE 0660, IEC 60947-4-1_x, EN 60947-4-1, VDE, dimension frontale standard 45 mm, largeur de montage 2 SU (35 mm), montage sur rail chapeau
Appareillage modulaire monté en face avant d'enveloppe > Contacteur
Appareillage Modulaire - Divers et accessoires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
| Product Name | Eaton Z-SCH contactor |
| Catalog Number | 248849 |
| Model Code | Z-SCH230/25-22 |
| EAN | 4015082488499 |
| Product Length/Depth | 85 mm |
| Product Height | 60 mm |
| Product Width | 35 mm |
| Product Weight | 0.22 kg |
| Compliances | RoHS conform |
Spécifications du produit
| Amperage Rating | 25 A |
| Features | Additional equipment possible |
| Degree of protection | IP40 |
| Equipment heat dissipation, current-dependent | 6 W |
| Ambient operating temperature - max | 60 °C |
| Ambient operating temperature - min | -40 °C |
| Heat dissipation capacity | 0 W |
| Heat dissipation per pole, current-dependent | 0 W |
| Incandescent lamp load - max | 3000 W |
| Load fluorescent lamp - max | 1160 VA |
| Load fluorescent lamp (duo circuit) - max | 2552 VA |
| Load fluorescent lamp (parallel compensated) - max | 1044 VA |
| Number of contacts (normally closed contacts) | 2 |
| Number of contacts (normally open contacts) | 2 |
| Number of modular spacings | 2 |
| Rated operating voltage (Ue) - max | 440 V |
| Rated operating voltage (Ue) - min | 440 V |
| Rated operational current for specified heat dissipation (In) | 25 A |
| Static heat dissipation, non-current-dependent | 0 W |
| Utility category | 1 |
| Voltage rating (excitation) - max | 253 V |
| Voltage rating (excitation) - min | 195.5 V |
| Built-in depth | 60 mm |
| Voltage type | AC |
| Utilization category (according to EN IEC 60947-4-1) | AC-1 |
| Caractéristique | Valeur |
|---|---|
| Tension de fonctionnement normale (EF001435) | 440 V |
| Courant de fonctionnement nominal (EF007679) | 25 A |
| catégorie d'utilisation selon EN IEC 60947-4-1 (EF017125) | AC-1 |
| Tension d'actionnement assignée (EF008409) | 195.5 V |
| Type de tension de fonctionnement (EF005294) | CA |
| Type de tension d'actionnement (EF005293) | CA |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 2 |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 2 |
| Charge max. de lampe à incandescence (EF004952) | 3000 W |
| Charge max. de lampe fluorescente (EF004971) | 1160 VA |
| Charge max. de lampe fluorescente (circuit Duo) (EF004972) | 2552 VA |
| Charge max. de lampe fluorescente (compensée en parallèle) (EF004973) | 1044 VA |
| Curseur pour commutation manuelle (EF005240) | Non |
| Largeur dans les unités de partition (EF002950) | 2 |
| Profondeur d'encastrement (EF000218) | 60 mm |
| Dispositifs auxiliaires possibles (EF008148) | Oui |
| Avec fonction jour/nuit (EF021124) | Non |
| Sans ronflement/bourdonnement (EF016334) | Non |
| Classe de protection (IP) (EF005474) | IP40 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| Z-SCH230/25-22 Y7-248849 248849 FR_248849.pdf | 68 Kbytes |
|
