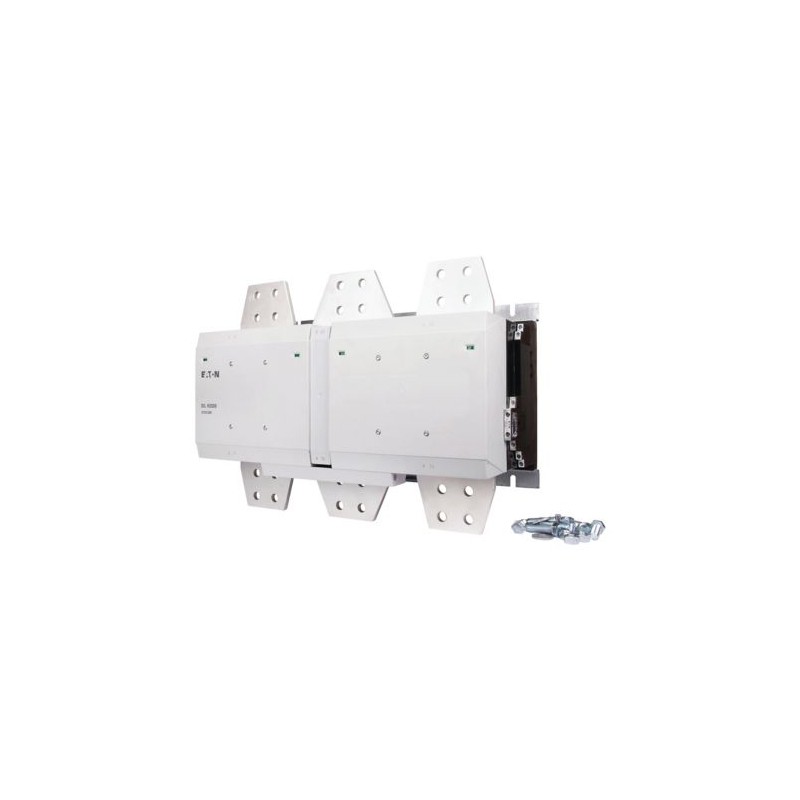

Agrandir l'image

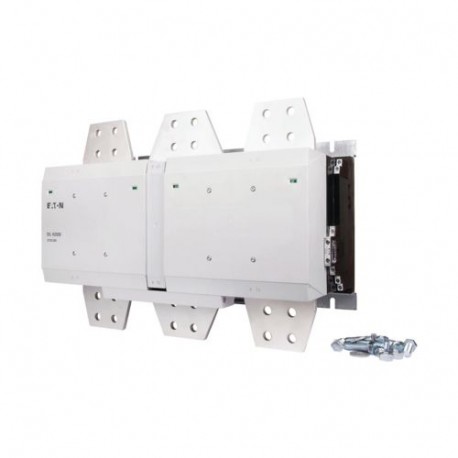

DILH2000/22(RAW250) 272442 Y7-272442 EATON ELECTRIC Contacteur de puissance, 3p+2F+2O, 2000A/AC1
DILH2000/22(RAW250)
272442
Y7-272442
EATON-MOELLER
Contacteur de puissance, 3p+2F+2O, 2000A/AC1
DILH2000/22 (RAW250)
Eaton Moeller® series DILH Contactor, Ith =Ie: 2450 A, RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC, AC and DC operation, Screw connection
Contacteur, Application : Contacteurs secteur pour charges résistives à partir de 1000 A, contacteurs AC -1 supérieurs à 1000 A, Catégorie d’utilisation : AC-1 : Charges non inductives ou légèrement inductives, fours à résistance, Technique de raccordement : Connexion vissée, Courant de fonctionnement nominal AC-1 Courant thermique à l’air libre conventionnel, 3 pôles, 50 - 60 Hz Ouvert à 40 °C : Ith =Ie= 2450 A, Courant nominal de fonctionnement AC-1 Courant thermique à air libre conventionnel, 1 pôle ouvert : Ith= 5000 A, Pour utilisation avec : DILM820-XHI..., Instructions : circuit suppresseur intégré dans l’électronique d’actionnement, 660 V, 690 V ou 1000 V : pas d’inversion directe, Tension AC/DC : fonctionnement AC et DC
Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif
Contacteurs plus de 170 A
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
Nom du produit
Contacteur de puissance DILH Moeller® series Eaton
Numéro de catalogue
272442
Code de modèle
DILH2000/22(RAW250)
EAN
4015082724429
Longueur du produit
252 mm
Hauteur du produit
392 mm
Largeur du produit
515 mm
Poids du produit
32 kg
Certifications
UL File No.: E29096
IEC/EN 60947
CSA-C22.2 No. 60947-4-1-14
UL
CSA
UL 60947-4-1
CSA File No.: 012528
CCC
UL Category Control No.: NLDX
CE
IEC/EN 60947-4-1
VDE 0660
CSA Class No.: 3211-04
IEC/EN 60947
CSA-C22.2 No. 60947-4-1-14
UL
CSA
UL 60947-4-1
CSA File No.: 012528
CCC
UL Category Control No.: NLDX
CE
IEC/EN 60947-4-1
VDE 0660
CSA Class No.: 3211-04
Notes de catalogue
Contacts conformes à la norme EN 50012
General
Accessoires
Options de montage des contacts auxiliaires : sur le côté : 2 x DILM820-XHI11(V)-SI, 2 x DILM820-XHI11-SA
Application
Contacteurs réseau pour charges ohmiques à partir de 1 000 A
Raccordement
Bornes à vis
Degré de protection
IP00
Compatibilité électromagnétique
Conçu pour une utilisation en environnements industriels. Son usage dans les zones résidentielles peut entraîner des interférences de radiofréquence, nécessitant une suppression du bruit supplémentaire.
Équipé de :
Module de protection dans l’électronique d’actionnement
Longévité mécanique
5 000 000 manœuvres (bobine AC)
5 000 000 manœuvres (bobine DC)
5 000 000 manœuvres (bobine DC)
Fréquence de fonctionnement
1 000 manœuvres mécaniques/h (bobine AC)
1 000 manœuvres mécaniques/h (bobine DC)
1 000 manœuvres mécaniques/h (bobine DC)
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Contacteurs
Tension assignée de tenue aux chocs (Uimp)
8000 V AC
Résistance
500 mΩ (résistance de passage de contact admissible – de l’auxiliaire de commande externe lors de l’actionnement de A11)
Résistance aux chocs
10 g, Contact auxiliaire F, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms
8 g, Contact auxiliaire O, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms
10 g, Contact principal à ouverture, Mécanique, conformément à la norme IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms
8 g, Contact auxiliaire O, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms
10 g, Contact principal à ouverture, Mécanique, conformément à la norme IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms
Niveau des signaux
5 V - 15 V, Niveau de signal de l’automate (A3-A4) selon IEC/EN 61131-2 (type 2), Circuits magnétiques
Catégorie d'utilisation
AC-1 : Charges non inductives ou inductives faibles, fours à résistance
Type de tension
AC/DC
Climatic environmental conditions
Altitude
Max. 2000 m
Température ambiante de fonctionnement - min.
-40 °C
Température ambiante de fonctionnement - max.
60 °C
Température ambiante de stockage - min.
-40 °C
Température ambiante de stockage - max.
80 °C
Résistance climatique
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78
Terminal capacities
Section raccordable (barres)
100 mm de largeur, Raccordement au secteur
Section raccordable (fil flexible avec embout)
2 x (0,75 - 2,5) mm², Câblage de commande,
1 x (0,75 - 2,5) mm², Câblage de commande,
1 x (0,75 - 2,5) mm², Câblage de commande,
Section raccordable (monobrin)
2 x (0,75 - 2,5) mm², Câblage de commande,
1 x (0,75 - 2,5) mm², Câblage de commande
1 x (0,75 - 2,5) mm², Câblage de commande
Section raccordable (AWG monobrin/multibrin)
18 - 14, Câblage de commande,
Cote sur plats
18 mm
Longueur à dénuder (câblage de commande)
10 mm
Taille de vis
M12, Borne à vis, Raccordements au secteur
M3,5, Vis de borne, Câblage de commande,
M3,5, Vis de borne, Câblage de commande,
Taille de tournevis
2, Vis de borne, Câblage de commande, Tournevis Pozidriv
0,8 x 5,5/1 x 6 mm, vis de borne, câblages de commande, tournevis standard
0,8 x 5,5/1 x 6 mm, vis de borne, câblages de commande, tournevis standard
Couple de serrage
1,2 Nm, Bornes à vis, Câblage de commande,
35 Nm, Vis de raccordement du conducteur principal
35 Nm, Vis de raccordement du conducteur principal
Electrical rating
Pouvoir de coupure assigné à 220/230 V
8200 A
Pouvoir de coupure assigné à 380/400 V
8200 A
Pouvoir de coupure assigné à 500 V
8200 A
Pouvoir de coupure assigné à 660/690 V
8200 A
Pouvoir de coupure assigné à 1000 V
5800 A
Tension assignée d'isolement (Ui)
1000 V
Pouvoir assigné de fermeture (cos phi selon IEC/EN 60947)
9840 A
Courant assigné d'emploi (Ie) AC-3, 380 V, 400 V, 415 V
0 A
Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz
0 kW
Tension nominale (Ue) en AC - max.
1000 V
Sécurité de l'isolation
1000 V AC, Entre la bobine et les contacts, conforme norme EN 61140
Carac. nominales d'usage spécial du chauffage d'air de résistance
2000 A, 600 V 60 Hz 3 phases, 347 V 60 Hz monophasé, (UL/CSA)
2000 A, 480 V 60 Hz 3 phases, 277 V 60 Hz monophasé, (UL/CSA)
2000 A, 480 V 60 Hz 3 phases, 277 V 60 Hz monophasé, (UL/CSA)
AC-1/Conventional thermal current Ith
Courant thermique conventionnel ith à 40 °C (tripolaire, ouvert)
2450 A
Courant thermique conventionnel ith à 50 °C (tripolaire, ouvert)
2190 A
Courant thermique conventionnel ith à 55 °C (tripolaire, ouvert)
2089 A
Courant thermique conventionnel ith des contacts principaux (unipolaire, ouvert)
5000 A
Switching capacity
Puissance d'interruption (contacts principaux, utilisation gén.)
2000 A, Puissance assignée d’emploi maximale (UL/CSA)
Puissance d'interruption (contacts auxiliaires, utilisation générale)
15 A, 600 V CA, (UL/CSA)
1 A, 250 V CC, (UL/CSA)
1 A, 250 V CC, (UL/CSA)
Puissance d'interruption (contacts auxiliaires, cycle pilote)
A600, avec bobine AC (UL/CSA)
P300, avec bobine DC (UL/CSA)
P300, avec bobine DC (UL/CSA)
Magnet system
Comportement en conditions marginales et transitoires
Maintien - chutes de tension (0,2 - 0,6 x Uc min) > 12 ms : Retombée du contacteur
Maintien - coupures de tension (0 - 0,2 x Uc min ≤ 10 ms : Temps ponté avec succès
Maintien - surtension (1,15 - 1,3 x Uc max) : Le contacteur reste sous tension
Maintien - phase d’appel (0,7 x Uc min. - 1,15 x Uc max.) : Le contacteur s’allume avec certitude
Maintien - chutes de tension (0,2 - 0,6 x Uc min ≤ 12 ms :450 Temps ponté avec succès
Maintien - phase d’appel (0 - 0,7 x Uc min : Le contacteur ne s’allume pas
Maintien - coupures de tension (0 - 0,2 x Uc min) > 10 ms : Retombée du contacteur
Maintien - chutes de tension (0,6 - 0,7 x Uc min) : Le contacteur reste sous tension
Maintien - coupures de tension (0 - 0,2 x Uc min ≤ 10 ms : Temps ponté avec succès
Maintien - surtension (1,15 - 1,3 x Uc max) : Le contacteur reste sous tension
Maintien - phase d’appel (0,7 x Uc min. - 1,15 x Uc max.) : Le contacteur s’allume avec certitude
Maintien - chutes de tension (0,2 - 0,6 x Uc min ≤ 12 ms :450 Temps ponté avec succès
Maintien - phase d’appel (0 - 0,7 x Uc min : Le contacteur ne s’allume pas
Maintien - coupures de tension (0 - 0,2 x Uc min) > 10 ms : Retombée du contacteur
Maintien - chutes de tension (0,6 - 0,7 x Uc min) : Le contacteur reste sous tension
Tension d'ouverture
0.2 x US max - 0.6 x US min, avec bobine DC
Avec bobine AC : 0,2 x US max - 0,6 x US min.
Avec bobine AC : 0,2 x US max - 0,6 x US min.
Facteur de marche
100 %
Tension d'appel
0,7 - 1.15 V DC x Us
0,7 - 1.15 V AC x Us
0,7 - 1.15 V AC x Us
Consommation
Transformateur de commande avec uk ≤ 7 %
Consommation d’appel, 50 Hz
1400 W, Consommation à l'appel, Bobine à froid et 1,0 x Us
1600 VA, Consommation à l'appel, Bobine à froid et 1,0 x Us
1600 VA, Consommation à l'appel, Bobine à froid et 1,0 x Us
Consommation d’appel, 60 Hz
1600 VA, Consommation à l'appel, Bobine à froid et 1,0 x Us
1400 W, Consommation à l'appel, Bobine à froid et 1,0 x Us
1400 W, Consommation à l'appel, Bobine à froid et 1,0 x Us
Consommation de maintien, 50 Hz
17,3 W, Bobine à froid et 1,0 x Us
36,5 VA, Bobine à froid et 1,0 x Us
36,5 VA, Bobine à froid et 1,0 x Us
Consommation de maintien, 60 Hz
17,3 W, Bobine à froid et 1,0 x Us
36,5 VA, Bobine à froid et 1,0 x Us
36,5 VA, Bobine à froid et 1,0 x Us
Tension nominale d'alimentation de commande (Us) en AC, 50 Hz - min.
230 V
Tension nominale d'alimentation de commande (Us) en AC, 50 Hz - max.
250 V
Tension nominale d'alimentation de commande (Us) en AC, 60 Hz - min.
230 V
Tension nominale d'alimentation de commande (Us) en AC, 60 Hz - max.
250 V
Tension nominale d'alimentation de commande (Us) en DC - min.
230 V
Tension nominale d'alimentation de commande (Us) en DC - max.
250 V
Temps de commutation (av AC, contacts à fermeture, temps de fermeture) max.
70 ms
Temps de commutation (avec AC, contacts à fermeture, temps d'ouverture) max.
40 ms
Contacts
Nombre de contacts auxiliaires (normalement fermés)
2
Nombre de contacts auxiliaires (normalement ouverts)
2
Design verification
Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
64 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
2000 A
Dissipation thermique statique, indépendante du courant Pvs
13 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Répond aux exigences de la norme du produit.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 230 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 230 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 230 V |
| Type de tension d'actionnement (EF008242) | CA/CC |
| Nombre de contacts ouverture en tant que contacts principaux (EF001375) | 0 |
| Nombre de contacts à fermeture en tant que contacts principaux (EF001374) | 3 |
| Type de raccordement du circuit principal (EF006819) | Raccordement par rail |
| Tension de fonctionnement CA 50 Hz (EF008206) | 230 V |
| Tension de fonctionnement CA 60 Hz (EF008207) | 230 V |
| Courant de fonctionnement nominal CA-1, 400 V (EF001393) | 2450 A |
| Courant de fonctionnement nominal CA-3, 400 V (EF001392) | 0 A |
| Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) | 0 kW |
| Courant de fonctionnement nominal CA-4, 400 V (EF008495) | 0 A |
| Puissance de fonctionnement nominale AC-4, 400 V (EF008496) | 0 kW |
| Puissance de fonctionnement nominale NEMA (EF011960) | 0 kW |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 2 |
| Adapté à un montage sur rail (EF001126) | Non |
| Largeur (EF000008) | 515 mm |
| Hauteur (EF000040) | 392 mm |
| Profondeur (EF000049) | 252 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILH2000/22(RAW250) Y7-272442 272442 ES_111793.pdf | 3 Mbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
