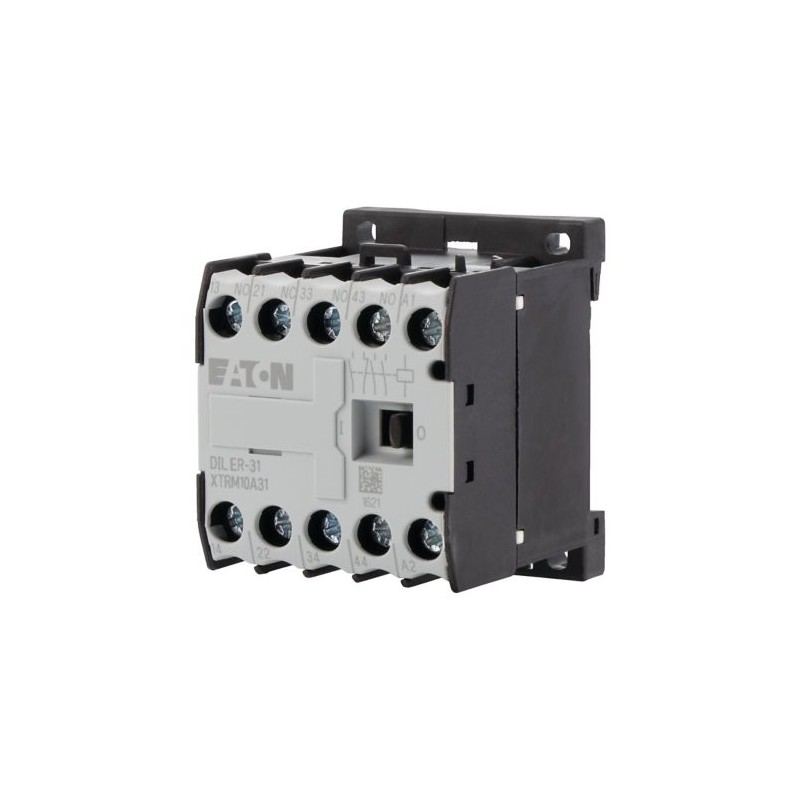

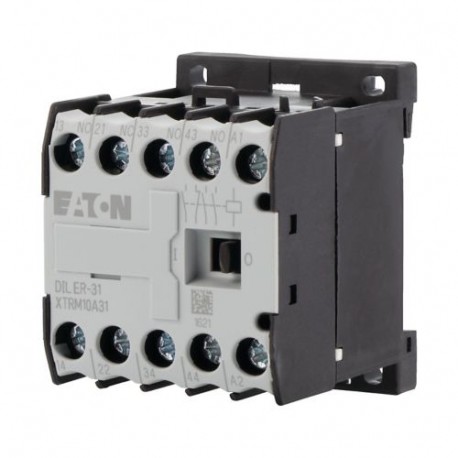

DILER-31(TVC200) 000645 XTRM10A31DH EATON ELECTRIC Contacteur auxiliaire, 3F+1O, AC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILER-31(TVC200) 000645 XTRM10A31DH EATON ELECTRIC Contacteur auxiliaire, 3F+1O, AC

DILER-31(TVC200)

000645

XTRM10A31DH

EATON-MOELLER

Contacteur auxiliaire, 3F+1O, AC

Mini-Contacteur Auxiliaire; Raccordement à vis; 3 NO + 1 NC; TVC200

Relais contacteur, Gamme de produits : Mini-contacteurs DILER, Application : Relais contacteurs, Description : avec contacts opposés verrouillés, Technique de raccordement : Bornes à vis, Courant nominal de fonctionnement Courant thermique conventionnel à l’air libre, 1 pôle ouvert à 50 °C : Ith =Ie= 10 A, Courant nominal de fonctionnement AC-15 220 V 230 V 240 V : Ie= 6 A, 380 V 400 V 415 V : Ie= 3 A, Contacts N/O = Normalement ouvert : 3 N/O, Contacts N/C = Normalement fermé : 1 NC, Numéro de code et version de la combinaison Numéro distinctif : 31E, À utiliser avec : ... DILE, Tension d’actionnement : 200 V 50 Hz, 200 - 220 V 60 Hz, Tension AC/DC : fonctionnement AC, Degré de protection : IP20 , Instructions : Numéros de contact selon EN 50011, Marquages des bornes de bobine selon EN 50005, Normes : IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Plus de détails


Appareillage industriel basse tension > Contacteur auxiliaire, relais

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series DILER Control relay
Catalog Number
000645
Model Code
DILER-31(TVC200)
EAN
4015080006459
Product Length/Depth
52 mm
Product Height
58 mm
Product Width
45 mm
Product Weight
0.17 kg
Certifications
CSA
CSA-C22.2 No. 14-05
IEC/EN 60947
UL 508
VDE 0660
CE
CSA Class No.: 3211-03
CSA File No.: 012528
UL
EN 60947-5-1
UL File No.: E29184
IEC/EN 60947-4-1
UL Category Control No.: NKCR

Features & Functions

Features
Positive operating contacts to EN 60947-5-1 appendix L, including auxiliary contact module
Fitted with:
Interlocked opposing contacts

General

Application
Contactor relays
Degree of protection
IP20
Lifespan, mechanical
10,000,000 Operations (AC operated)
Operating frequency
9000 Operations/h
Overvoltage category
III
Pollution degree
3
Product category
DILER Mini-contactors
Rated impulse withstand voltage (Uimp)
6000 V AC

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
50 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Contacts

Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
1
Number of auxiliary contacts (normally open contacts)
3

Electrical rating

Rated operational current (Ie)
2.5 A at 60 V, DC L/R ≤ 15 ms (with 2 contacts in series)
0.5 A at 220 V, DC L/R ≤ 15 ms (with 3 contacts in series)
2.5 A at 24 V, DC L/R ≤ 15 ms (with 1 contact in series)
1.5 A at 110 V, DC L/R ≤ 15 ms (with 3 contacts in series)
10 A
Rated operational voltage (Ue) at AC - max
600 V

ETIM for 000645 Appareillage industriel basse tension (EC000196)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 200 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 200 V
Tension d'alimentation de courant nominal CC (EF003980) 0 V
Type de tension d'actionnement (EF008242) CA
Courant de fonctionnement nominal (EF007679) 10 A
Courant de fonctionnement nominal, 400 V (EF001378) 3 A
Type de montage (EF000003) Rail/ vis DIN
Avec affichage LED (EF005950) Non
Commande manuelle (EF002978) Non
Interface (EF000594) Non
Nombre de contacts auxiliaires à ouverture (EF001377) 1
Nombre de contacts auxiliaires à fermeture (EF001376) 3
Nombre de contacts auxiliaires à ouverture, commutation retardée (EF007281) 0
Nombre de contacts auxiliaires à fermeture, à action avancée (EF007282) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Tension de fonctionnement CA 50 Hz (EF008206) 17 V
Tension de fonctionnement CA 60 Hz (EF008207) 17 V
Tension de fonctionnement CC (EF008208) 24 V
Type de tension de fonctionnement (EF005294) CA/CC
Courant de commutation assigné (EF006706) 10 A
Type de raccordement du circuit auxiliaire (EF006820) Borne à vis
Largeur (EF000008) 45 mm
Hauteur (EF000040) 58 mm
Profondeur (EF000049) 52 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILER-31(TVC200) XTRM10A31DH 000645 EN_230260.pdf 1 Mbytes DILER-31(TVC200) XTRM10A31DH 000645 EN_230260.pdf
