> >>NZMH2-A160-FIA30 112627 0004315517 ELECTRIC Disjoncteur, 3p, 160A, +bloc différentiel, 30mA, sensible ..
Produit précédent Produit suivant
NZMH2-A160-FIA30 112627 0004315517 EATON ELECTRIC Disjoncteur, 3p, 160A, +bloc différentiel, 30mA, sensible .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZMH2-A160-FIA30 112627 0004315517 EATON ELECTRIC Disjoncteur, 3p, 160A, +bloc différentiel, 30mA, sensible ..

NZMH2-A160-FIA30

112627

0004315517

EATON-MOELLER

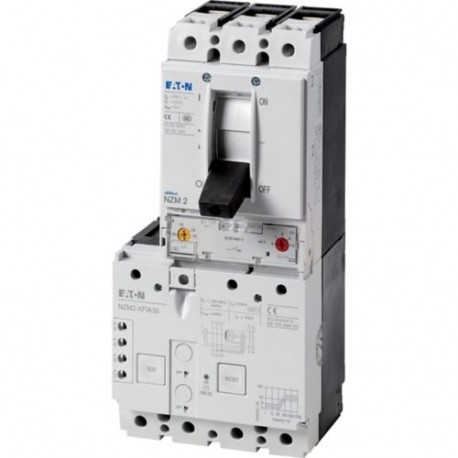

Disjoncteur, 3p, 160A, +bloc différentiel, 30mA, sensible à tous les courants

NZMH2-A160-FIA30

Plus de détails


Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation

Commutateurs automatiques à boîtier moulé NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $2,414.82
Prix unitaire: $2,414.82

Quantité Prix
1+$2,414.82
2+$2,414.83
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Disjoncteur, 3p, 160A, +bloc différentiel, 30mA, sensible à tous les courants
Disjoncteur NZM2, tripolaire, Pouvoir de coupure 400/415 V 50 Hz( Icu ): 150 kA, Courant assigné = courant assigné ininterrompu Courant assigné d'emploi = courant assigné ininterrompu( In = Iu ): 160 A, Technique de montage: Appareils fixes, Borne à boulon, norme / homologation: IEC, Fonction de protection: Protection des installations et des conducteurs, protection contre les incendies, protection des personnes

Gamme de livraison

Gamme
Disjoncteurs
Fonction de protection
Protection des installations et des conducteurs, protection contre les incendies, protection des personnes
norme / homologation
IEC
Technique de montage
Appareils fixes
Technique de déclenchement
Déclencheur magnétothermique, interrupteur différentiel sensible à tout type de courant
Taille
NZM2
Description
pour matériel avec électronique de puissance (onduleur ou convertisseur de fréquence, par exemple)
Ensemble disjoncteur et module de protection différentielle type B avec partie passive type A
Adapté à l'utilisation dans des réseaux triphasés sans conducteur neutre
Protection des personnes et protection préventive contre les incendies, fréquence de courant de défaut de 0 - 100 kHz
Plage de tension d'emploi type B 50 - 400 V AC (+ 10 %)
Fonctionnement type A également sans tension d'emploi pour fréquence assignée de 50 Hz
Absence d'agrément UL/CSA.
Boutons de réglage plombables.
Tension assignée d'emploi 400 V AC (+/- 10 %)
Fréquence assignée 50 Hz
Courant assigné de défaut I∆N= 0,03 A
Possibilité de connecter des câbles de 240 mm² max. (selon le fabricant de câbles)
Nombre de pôles
tripolaire
Equipement standard
Borne à boulon
Tension assignée d’emploi [Ue]
400 V AC
Pouvoir de coupure
400/415 V 50 Hz [Icu]
150 kA
Courant assigné = courant assigné ininterrompu [In= Iu]
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
160 A
Plage de réglage
Déclencheurs sur surcharge[Ir]
125 - 160 A
Déclencheur sur court-circuit[Irm]instantané[Ii= Inx …]
6 - 10
Déclencheur sur court-circuit[Irm]
960 - 1600 A

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660, EN 62423 : type B
Protection contre les contacts directs
sécurité des doigts et du dos de la main selon VDE 0106 partie 100
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Température ambianteModes de fonctionnement
-25 - +70 °C
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27
20 (choc demi-sinusoïdal 20 ms) g
Séparation sûre selon EN 61140entre contacts auxiliaires et circuits principaux
500 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires
300 V AC
Poids
2.345 kg
Position de montage
position verticale et à 90° dans toutes les directions
avec déclencheur différentiel XFI :
- NZM1, N1, NZM2, N2 : position verticale et à 90° dans toutes les directions
avec dispositif de débrochage :
- NZM1, N1, NZM2, N2 : position verticale, à 90° droite/gauche
avec dispositif de débrochage :
- NZM3, N3 : position verticale, à 90° droite/gauche
- NZM4, N4 : position verticale
avec télécommande :
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4 : position verticale et à 90° dans toutes les directions

Sens d'alimentation en énergie
en bas
Degré de protectionAppareil
Dans la zone des éléments de commande : IP20 (degré de protection de base)
Degré de protectionBoîtiers
avec cadre d'étanchéité : IP40
avec poignée rotative à commande rompue sur porte : IP66
Degré de protectionBornes de raccordement
Borne à tunnel : IP10
Séparateur de phases et borne pour raccordement de feuillard : IP00
Autres caractéristiques techniques (catalogue à feuilleter)
Disjoncteurs
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
160 A
Tension assignée de tenue aux chocs [Uimp]Pôles principaux
8000 V
Tension assignée de tenue aux chocs [Uimp]Circuits auxiliaires
6000 V
Tension assignée d'emploi [Ue]
400 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Utilisation dans des réseaux non reliés à la terre
≦ 400 V
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit [Icm]240 V [Icm]
330 kA
Pouvoir assigné de fermeture en court-circuit [Icm]400/415 V [Icm]
330 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]240 V 50/60 Hz [Icu]
150 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
150 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
150 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
150 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]
Fusible de calibre max. lorsque le courant de court-circuit prévu à l'emplacement de montage dépasse le pouvoir de coupure du disjoncteur.
Courant assignée de courte durée admissiblet = 0.3 s [Icw]
1.9 kA
Courant assignée de courte durée admissiblet = 1 s [Icw]
1.9 kA
Catégorie d'emploi selon IEC/EN 60947-2
A
Longévité mécanique (dont 50 % max. de déclenchements par déclencheurs à émission/manque de tension ) [manœuvres]
20000
Longévité électriqueAC-1400 V 50/60 Hz [manœuvres]
10000
Longévité électriqueAC-1415 V 50/60 Hz [manœuvres]
10000
Longévité électriqueAC-3400 V 50/60 Hz [manœuvres]
6500
Longévité électriqueAC-3415 V 50/60 Hz [manœuvres]
6500
Longévité électriqueFréquence de commutations max.
120 man./h
Temps total de coupure en cas de court-circuit
< 10 ms
Sections raccordables
Equipement standard
Borne à boulon
Équipements complémentaires optionnels
Borne à cage
Bornes à tunnel
Raccordement par l'arrière
Conducteurs ronds CuBornes à cageConducteur à âme massive
1 x (10 - 16)
2 x (6 - 16) mm2
Conducteurs ronds CuBornes à cagemultibrins
1 x (25 - 185)
2 x (25 - 70) mm2
Conducteurs ronds CuBorne à tunnelConducteur à âme massive
1 x 16 mm2
Conducteurs ronds CuBorne à tunnelmultibrin1 trou
1 x (25 - 185) mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs à âme massive
1 x (10 - 16)
2 x (6 - 16) mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs multibrin
1 x (25 - 185)
2 x (25 - 70) mm2
Conducteur à brins circulaires AIBorne à tunnelConducteurs à âme massive
1 x 16 mm2
Conducteur à brins circulaires AIBorne à tunnelmultibrinConducterus multibrin
1 x (25 - 185) mm2
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [min.]
2 x 9 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [max.]
10 x 16 x 0.8
(2x) 8 x 15.5 x 0,8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
2 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
10 x 24 x 0,8 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrebornes à boulon
M8
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [min.]
16 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [max.]
24 x 8 mm
Câbles de commande
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
160 A
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Disjoncteur pour protection de transformateur, de générateur et d'installation (EC000228)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Interrupteur de puissance de protection de transformateur, générateur et système ([email protected] [AJZ716013])
courant permanent nominal (Iu)
160 A
tension assignée (Ue)
690 - 690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
150 kA
réglage de courant du déclencheur de surcharge
125 - 160 A
plage de réglage du déclencheur de court-circuit retardé de courte durée
0 - 0 A
plage de réglage du déclencheur de court-circuit non retardé
960 - 1600 A
protection intégrée contre les mises à la terre accidentelles
non
type de raccordement du circuit principal
borne à vis
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
adapté à un montage de profilés chapeaux
non
montage de profilés chapeaux en option
oui
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
0
relais de signalisation de déclenchement disponible
non
avec déclencheur à sous-tension
non
nombre de pôles
3
position du raccordement de circuit principal
avant
finition de l'élément d'actionnement
levier
appareil complet avec unité de protection
oui
commande motorisée intégrée
non
commande motorisée en option
oui
indice de protection (IP)
IP20

Courbes caractéristiques

Courbe caractéristique
123U176
Courbe caractéristique
1230DIA-8
Contrainte dynamique
Courbe caractéristique
1230DIA-168
Contrainte thermique
Courbe caractéristique
1230DIA-57

Encombrements

123X312
① Chambre de soufflage, distance minimale des éléments voisins
② Distance minimale des éléments voisins
1230DIM-226

Datasheet - PDF

▲
Titre: Taille: Type:
NZMH2-A160-FIA30 0004315517 112627 FR_112627.pdf 651 Kbytes NZMH2-A160-FIA30 0004315517 112627 FR_112627.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
