> EATON - MOELLER>Disjoncteurs automatiques à châssis ouvert >IZMX-M16-110AD 124247 0004357398 ELECTRIC Commande motorisée, 110-125 VAC/DC
Produit précédent Produit suivant

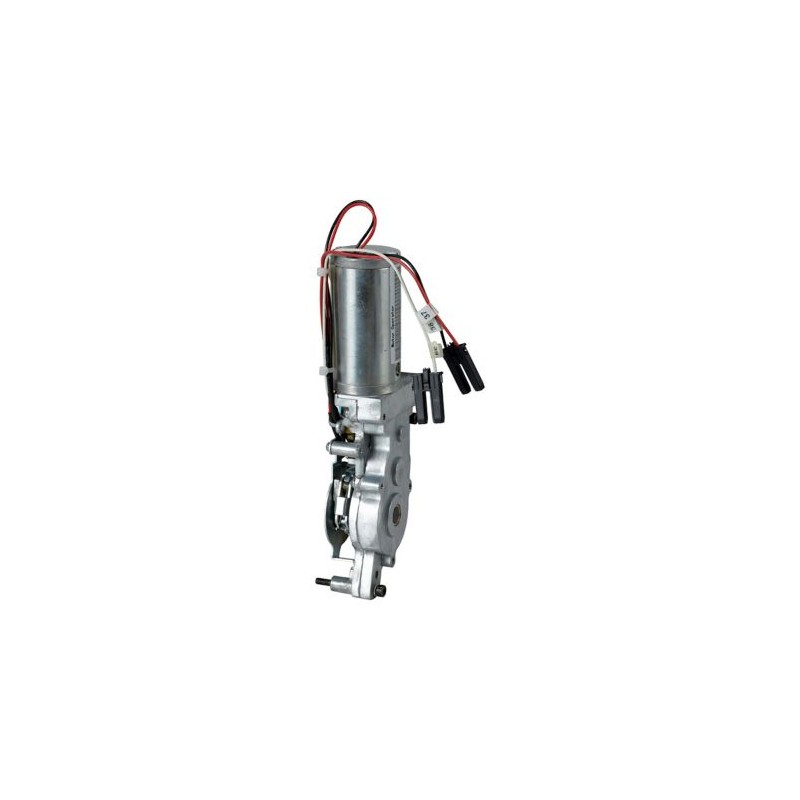

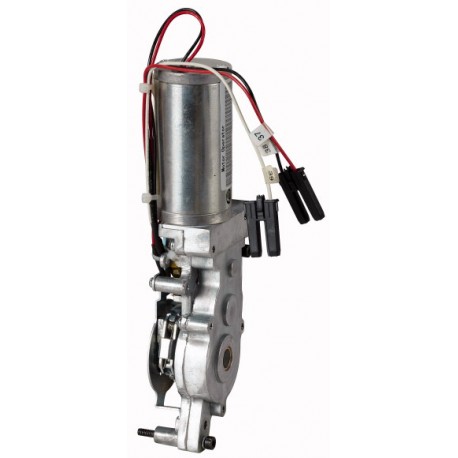

IZMX-M16-110AD 124247 0004357398 EATON ELECTRIC Commande motorisée, 110-125 VAC/DC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IZMX-M16-110AD 124247 0004357398 EATON ELECTRIC Commande motorisée, 110-125 VAC/DC

IZMX-M16-110AD

124247

0004357398

EATON-MOELLER

Commande motorisée, 110-125 VAC/DC

IZMX-M16-110AD

Le moteur tend automatiquement le mécanisme de stockage de la force du ressort pour un actionnement à distance ou local, avec interrupteur de signalisation zmécanisme d’énergie stockée actionné par ressort chargé.z

Plus de détails


Appareillage industriel basse tension > Commande motorisée pour disjoncteur

Disjoncteurs automatiques à châssis ouvert

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series IZMX/INX motor operator
Catalog Number
124247
Model Code
IZMX-M16-110AD
EAN
4015081218523
Product Length/Depth
200 mm
Product Height
100 mm
Product Width
150 mm
Product Weight
0.905 kg
Compliances
RoHS conform

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
AC/DC
Control voltage operating range
110 - 127 V AC (50/60 Hz)
0.85 - 1.1 x Us
110 - 125 V DC
Rated control supply voltage (Us) at AC, 50 Hz - min
110 V
Rated control supply voltage (Us) at AC, 50 Hz - max
127 V
Rated control supply voltage (Us) at AC, 60 Hz - min
110 V
Rated control supply voltage (Us) at AC, 60 Hz - max
127 V
Rated control supply voltage (Us) at DC - min
110 V
Rated control supply voltage (Us) at DC - max
125 V
Current rating - max
2 V AC / 1 V DC (maximum holding current)
Rated operational current
1 A DC
2 A AC 50/60 Hz
2 V AC / 1 V DC (maximum holding current)
Starting current rating
6 A AC 50/60 Hz, 5 A DC
Power consumption
280 AC / 150 DC
280 VA AC 50/60 Hz
150 W DC
Pick-up power consumption at 35 ms - max
3 VA/W
Necessary time for charging spring-operated stored energy mechanism at 1 x Us
3 s DC
3 s AC 50/60 Hz

Technical data - mechanical

Number of actuation per minute - max
3
Switch drive type
Motor drive

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Used with
INX16…
IZMX16…

ETIM for 124247 Appareillage industriel basse tension (EC001030)
Caractéristique Valeur
Finition du mécanisme de commutation (EF008233) Motor drive
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 110 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 110 V
Tension d'alimentation de courant nominal CC (EF003980) 110 V
Type de tension d'actionnement (EF008242) AC/DC

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX-M16-110AD 0004357398 124247 124247_FR.pdf 160 Kbytes IZMX-M16-110AD 0004357398 124247 124247_FR.pdf
