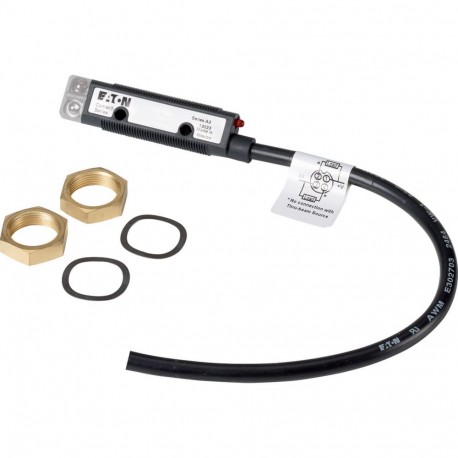

12100A6517 135567 EATON ELECTRIC Barr. photoélect. unidirect., racc. du blind. des câb. conf. CEM,Sn 6m,4L,1.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

12100A6517 135567 EATON ELECTRIC Barr. photoélect. unidirect., racc. du blind. des câb. conf. CEM,Sn 6m,4L,1..

12100A6517

135567

EATON-MOELLER

Barr. photoélect. unidirect., racc. du blind. des câb. conf. CEM,Sn=6m,4L,10-30VDC,claire/Sombre,NPN,PNP, M18, mat. iso.

Plus de détails


Détecteurs > Barrière photoélectrique unidirectionnelle

Capteurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $167.28
Prix unitaire: $167.28

Quantité Prix
1+$167.28
2+$146.03
3+$143.65
4+$143.65
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Barr. photoélect. unidirect., racc. du blind. des câb. conf. CEM,Sn=6m,4L,10-30VDC,claire/Sombre,NPN,PNP, M18, mat. iso.
Détecteur optique, gamme Comet, boîtier en polyuréthane diamètre 18 mm et faces planes pour confort de montage, IP67, résistance aux vibrations et aux chocs élevée. La gamme Comet comprend des barrières photoélectriques unidirectionnelles des barrières photoélectriques à réflexion des détecteurs photoélectriques : avec et sans effacement de l'arrière-plan, installation simplifiée grâce aux faisceaux de balayage visibles, commutation clair/sombre au choix, protection contre les courts-circuits, protection diaphonique photoélectrique pour détecteurs montés de près, coefficient multiplicateur réglable, raccordement optionnel de câbles à fibres optiques

Gamme de livraison

Fonction de base
Capteurs photoélectriques
Gamme
Gamme Comet
Raccordement
Câble de raccordement de 2 m
Dimensions
M18 x 1 mm
Tension assignée d'emploi [Ue]
10 - 30 V DC
Portée nominale [Sn]
6000 mm
Description
Récepteur (à associer à un émetteur)
Trajet du faisceau : droit
Raccordement
4 fils
Fonctionnement
Barrière photoélectrique unidirectionnelle
Type de lumière
visible rouge
Matériau
plastique
Type de commutation
NPN
PNP
Fonction
Claire/Sombre réglable par sélecteur
Informations concernant le marché nord-américain

Product Standards UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking

UL File No. E117028

UL Category Control No. NRKH, NRKH7

CSA File No. 50513

CSA Class No. 3211-07

North America Certification UL listed, CSA certified

Max. Voltage Rating 30 V DC

Degree of Protection IEC: IP68, IP69K; UL/CSA Type: 1, 4, 6

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947-5-2
Température ambiante
-20 - +70
Tenue aux chocs
100
Durée de choc 3 ms g
Degré de protection
IP67
Caractéristiques
Portée nominalePortée nominale [Sn]
6000 mm
Portée
≦ 6 mm
Tension assignée d'emploi [Ue]
10 - 30 V DC
Courant d'emploi à l'état fermé sous 24 V DC [Ib]
30 mA
Courant assigné d'emploi [Ie]
< PNP: 100
NPN: 250 (120 > 55 °C) mA
Temps de réponse
3.5 ms
Visualisation de fonctionnement
rouge LED
Fonctions de protection
Protection contre les courts-circuits
Protection contre l’inversion de polarité
Raccordement
4 fils
RéalisationDimensions
M18 x 1 mm
Raccordement
Câble de raccordement de 2 m
Matériau
plastique

Vérification de la conception selon IEC/EN 61439

Température d’emploi min.
-20 °C
Température d’emploi max.
+70 °C

Caractéristiques techniques ETIM 7.0

Détecteurs (EG000026) / Barrière photoélectrique unidirectionnelle (EC002716)
Electricité, Electronique, Automatisation et Commande / Capteur TOR, capteur de sécurité / Détecteur photoélectrique / Détecteur photoélectrique barrage ([email protected] [AKP250013])
zone de la livraison du système à sens unique
récepteur
angle d’ouverture max.
0 °
message avant défaillance
non
avec fonction temporelle
non
distance de commutation assignée
6000 mm
distance de détection max.
6000 mm
courant de sortie max.
30 mA
réflecteur inclus dans la zone de la livraison
non
sortie analogique 0 V ... 10 V
non
sortie analogique 0 mA ... 20 mA
non
sortie analogique 4 mA ... 20 mA
non
sortie analogique -10 V ... +10 V
non
avec autre sortie analogique
non
procédé de réglage
ajustage manuel
avec interface de communication analogique
non
avec interface de communication AS-Interface
non
avec interface de communication CANOpen
non
avec interface de communication DeviceNet
non
avec interface de communication Ethernet
non
avec interface de communication INTERBUS
non
avec interface de communication PROFIBUS
non
avec interface de communication RS-232
non
avec interface de communication RS-422
non
avec interface de communication RS-485
non
avec interface de communication SSD
non
avec interface de communication SSI
non
nombre de sorties de semiconducteur avec fonction de signalisation
0
nombre de sorties retardées avec fonction de signalisation
0
nombre de sorties de semiconducteur protégées
0
nombre de sorties retardées protégées
0
finition de l'interface pour communication orientée sur la sécurité
autre
finition du raccordement électrique
câble
finition de la sortie de commutation
PNP/NPN
finition de la fonction de commutation
autre
classe de protection du matériel
classe de protection 2
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
type de construction du boîtier
cylindre, filetage
largeur du capteur
0 mm
diamètre du capteur
18 mm
hauteur du capteur
0 mm
longueur du capteur
56 mm
fonction de touche
commutation claire/foncée
matériau de la surface optique
plastique
matériau du boîtier/corps
plastique
courant de sortie max. au niveau de la sortie protégée
0 mA
distance min. du réflecteur
0 mm
température ambiante
40 - 70 °C
temps de réaction
7 ms
portée du champ de protection
0 m
fréquence de commutation
142 Hz
type de sécurité selon IEC 61496-1
tension de commutation de l'OSSD à l'état « High »
0 V
tension d'alimentation de courant nominal Us à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal Us à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal Us CC
10 - 30 V
type de tension
DC
avec fonction de surveillance des appareils disposés en aval
non
classe de protection des lasers
sans
longueur d'onde du capteur
0 nm
type de lumière
lumière rouge non polarisée
spot lumineux
0 mm²
numéro AWG
0
matériau de la gaine de câble
PUR (polyuréthane)
avec blocage du redémarrage
non
adapté aux fonctions de sécurité
non
indice de protection (IP)
IP67
Degré de protection (NEMA)
4

Homologations

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL File No.
E117028
UL Category Control No.
NRKH, NRKH7
CSA File No.
50513
CSA Class No.
3211-07
North America Certification
UL listed, CSA certified
Max. Voltage Rating
30 V DC
Degree of Protection
IEC: IP68, IP69K; UL/CSA Type: 1, 4, 6

Encombrements

1360DIM-189
Capteur avec adaptateur mis en place
① Clair/Sombre
② Amplification
