> EATON - MOELLER>PKNM-32/1N/C/01-A-MW 236310 ELECTRIC Disjoncteur différentiel FI/LS, 32A, 100mA, car. C-LS, 1N pol, ca..
Produit précédent Produit suivant

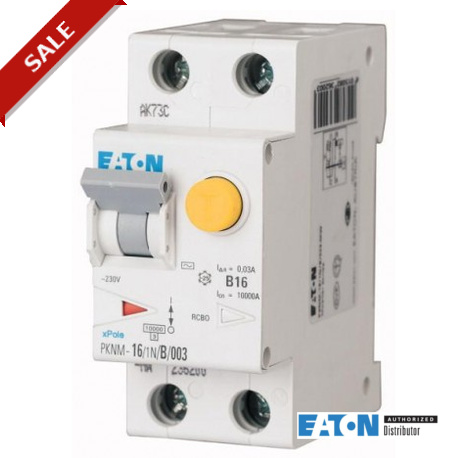

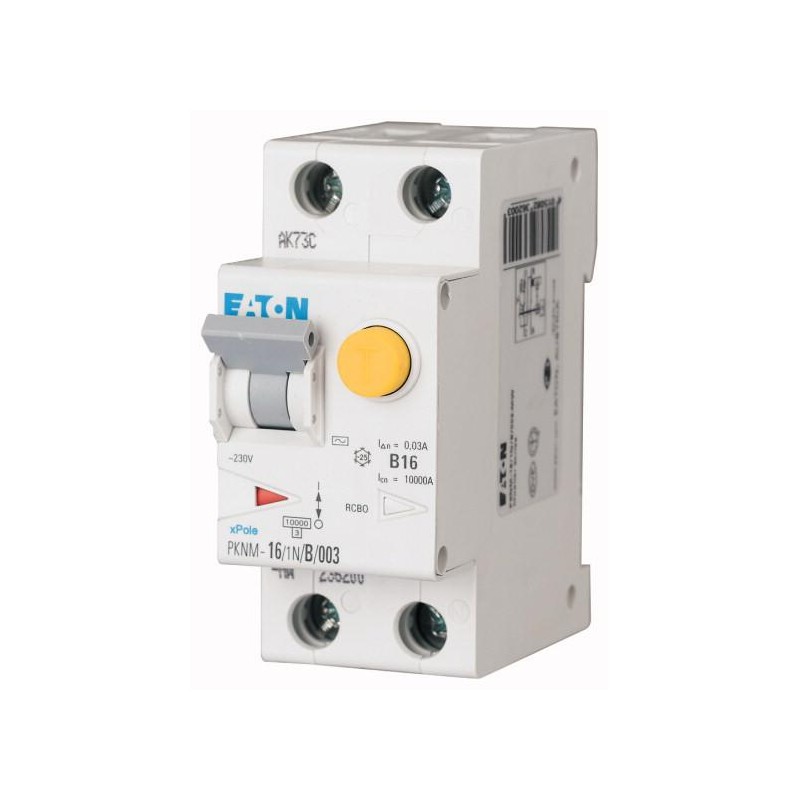

PKNM-32/1N/C/01-A-MW 236310 EATON ELECTRIC Disjoncteur différentiel FI/LS, 32A, 100mA, car. C-LS, 1N pol, ca.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PKNM-32/1N/C/01-A-MW 236310 EATON ELECTRIC Disjoncteur différentiel FI/LS, 32A, 100mA, car. C-LS, 1N pol, ca..

PKNM-32/1N/C/01-A-MW

236310

EATON-MOELLER

Disjoncteur différentiel FI/LS, 32A, 100mA, car. C-LS, 1N pol, car. FI: A

Combinaison disjoncteur résiduel/disjoncteur miniature de haute qualité, indépendante de la tension du réseau, affichage de la position de contact rouge-vert, protection de la prise arrière de la borne, loquet coulissant tristable - permet de le retirer d’un ensemble de fermeture existant, gamme complète d’accessoires pouvant être installée ultérieurement, large gamme de courants de défaut nominaux, courants de fonctionnement assignés jusqu’à 40 A, types de déclenchement B, C, capacité de commutation nominale 10 kA, convient pour une utilisation en extérieur (alimentation sur site et tableau de distribution extérieur) jusqu’à -25 °C

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur différentiel

Home > EATON - MOELLER

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series xPole - PKN6/M RCBO - residual-current circuit breaker with overcurrent protection
Catalog Number
236310
Model Code
PKNM-32/1N/C/01-A-MW
EAN
4015082363109
Product Length/Depth
80 mm
Product Height
75 mm
Product Width
35 mm
Product Weight
0.204 kg
Compliances
CE Marked
RoHS conform

Programme de livraison

Application
Switchgear for residential and commercial applications
Basic function
Combined RCD/MCB devices
Number of poles
Single-pole + N
Number of poles (protected)
1
Number of poles (total)
2
Release characteristic
C
Rated current
32 A
Fault current rating
0.1 A
Type
RCBO

Technical data - electrical

Voltage type
AC
Voltage rating
230 V
Frequency rating
50 Hz
Leakage current type
A
Rated short-circuit breaking capacity (EN 60947-2)
0 kA
Surge current capacity
0.25 kA
Overvoltage category
III
Pollution degree
2

Technical data - mechanical

Width in number of modular spacings
2
Built-in depth
70 mm
Degree of protection
IP20

Design verification as per IEC/EN 61439 - technical data

Rated operational current for specified heat dissipation (In)
32 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
6.6 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Additional information

Current limiting class
3
Features
Concurrently switching N-neutral

ETIM for 236310 Appareils de protection des installations, des équipements et des personnes (EC000905)
Caractéristique Valeur
Nombre de pôles (total) (EF008618) 2
Nombre de pôles protégés (EF005548) 1
Courant nominal assigné (EF000227) 32 A
Courant de défaut nominal (EF002358) 0.1 A
Type de courant différentiel (EF002560) A
Classe de limitation d'énergie (EF002568) 3
Capacité de courant de choc (EF002564) 0.25 kA
Type de tension (EF000187) CA
Fréquence (EF005455) 50 Hz
Caractéristique de déclenchement (EF000889) C
Conducteur neutre branché simultanément (EF005997) Oui
Avec dispositif de verrouillage (EF007385) Non
Catégorie de surtension (EF002569) 3
Degré de pollution (EF002570) 2
Température ambiante en fonctionnement (EF007515) -25 °C
Largeur dans les unités de partition (EF002950) 2
Profondeur d'encastrement (EF000218) 70 mm
Protection contre les déclenchements intempestifs (EF009497) Non
Classe de protection (IP) (EF005474) IP20

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKNM-32/1N/C/01-A-MW 236310 EN_243133.pdf 551 Kbytes PKNM-32/1N/C/01-A-MW 236310 EN_243133.pdf
