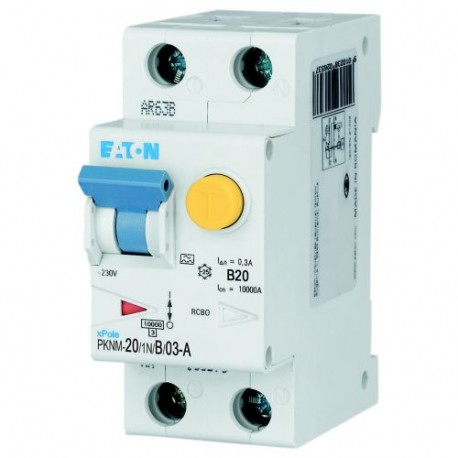

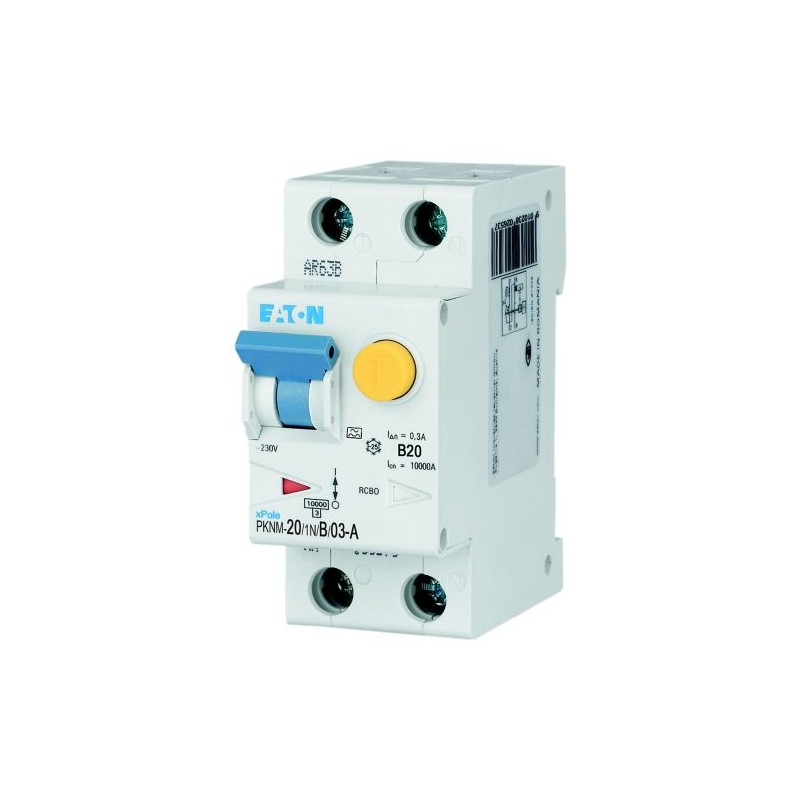

PKNM-20/1N/B/03-A-MW 236241 EATON ELECTRIC Disjoncteur différentiel FI/LS, 20A, 300mA, courbe B-LS, 1N pol, .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PKNM-20/1N/B/03-A-MW 236241 EATON ELECTRIC Disjoncteur différentiel FI/LS, 20A, 300mA, courbe B-LS, 1N pol, ..

PKNM-20/1N/B/03-A-MW

236241

EATON-MOELLER

Disjoncteur différentiel FI/LS, 20A, 300mA, courbe B-LS, 1N pol, courbe FI: A

PKNM-20/1N/B/03-A-MW

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur différentiel

Appareillage Modulaire - Tertiaire et Différentiel

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $139.93
Prix unitaire: $139.93

Quantité Prix
1+$139.93
2+$139.10
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


RCD/MCB combinaison interrupteur, 20A, 300mA, B-LS-Char, 1N pôle, FI-Char: Un
RCBO (à courant différentiel résiduel disjoncteur avec protection contre les surcharges) PKNM, 1 pôle+N, intensité Nominale: 20 A, valeur Nominale du courant de défaut IΔN: 0,3 A, valeur Nominale capacité de commutation selon EN/CEI 61009: 10 kA, l'Appareillage de connexion pour les applications résidentielles et commerciales

Programme de livraison

La fonction de base
Combiné RCD/MCB appareils
Nombre de pôles
1 pôle+N
Caractéristique de déclenchement
B
Application
Appareillage pour les applications résidentielles et commerciales
Courant nominal [In]
20 Un
Nominale capacité de commutation selon EN/CEI 61009
10 kA
Nominale de courant de défaut [IΔN]
0,3 A
Type
Tapez Un
Déclenchement
non retardés s...
La gamme de produits
PKNM
Sensibilité
De l'impulsion de courant sensible
De tenue aux impulsions de courant
En partie à l'afflux de preuve 250

Données techniques

Électrique
Sensibilité
De l'impulsion de courant sensible

La vérification de la conception selon les normes EN/IEC 61439

Données techniques pour la vérification de la conception
Courant assigné nominal pour la dissipation de la chaleur [In]
20 Un
La dissipation de la chaleur par pôle, actuel-dépendante [Pvid]
0 W
L'équipement de dissipation de la chaleur, le courant dépendant [Pvid]
5.4 W
Statique de la dissipation de la chaleur, non-actuel-dépendante [Pvs]
0 W
La dissipation de la chaleur de la capacité [Pdiss]
0 W
Température ambiante de fonctionnement min.
-25 °C
Température ambiante de fonctionnement max.
+40 °C
Zero
EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.

Données techniques ETIM 7.0

Les disjoncteurs et les fusibles (EG000020) / de fuite à la Terre disjoncteur (EC000905)
Génie électrique, automatisation, processus de contrôle de l'ingénierie Électrique et de l'installation, l'appareil / de courant Résiduel système de protection / MCB/RCCB combinaison ([email protected] [AFZ810015])
Nombre de pôles (total)
Deux
Nombre de pôles protégés
Un
Tension nominale
230 V
Tension nominale d'isolation Ui
440 V
Nominale de tenue aux impulsions de tension Uimp
4 kV
Courant nominal
20 Un
Nominale de courant de défaut
0,3 A
Courant de fuite de type
Un
Limitation de courant de classe
Trois
Assigné en court-circuit pouvoir de coupure de l'acc. EN 61009
10 kA
Assigné en court-circuit pouvoir de coupure IEC 60947-2
0 kA
Assigné en court-circuit pouvoir de coupure Icn acc. EN 61009-1
10 kA
Déconnexion caractéristique
La capacité de courant de surtension
0.25 kA
Type de tension
CA
Fréquence
50 Hz
Communiqué de caractéristique
B
Simultanément commutation N-neutre
Oui
Avec verrouillage de l'appareil
Pas de
Surtension de catégorie
Trois
Degré de Pollution
Deux
La température ambiante au cours de l'exploitation
-25 à 40 °C
Largeur en nombre de modulaire, les espacements
Deux
Construit-dans la profondeur
70 mm
Adapté pour encastré installation
Pas de
Anti-déclenchements intempestifs version
Pas de
Degré de protection (IP)
IP20
Connectable chef de la section transversale de noyau solide
1 - 25 mm2
Connectable chef de section transversale multi-filaire
1 - 25 mm2

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PKNM-20/1N/B/03-A-MW 236241 236241_FR.pdf 162 Kbytes PKNM-20/1N/B/03-A-MW 236241 236241_FR.pdf
