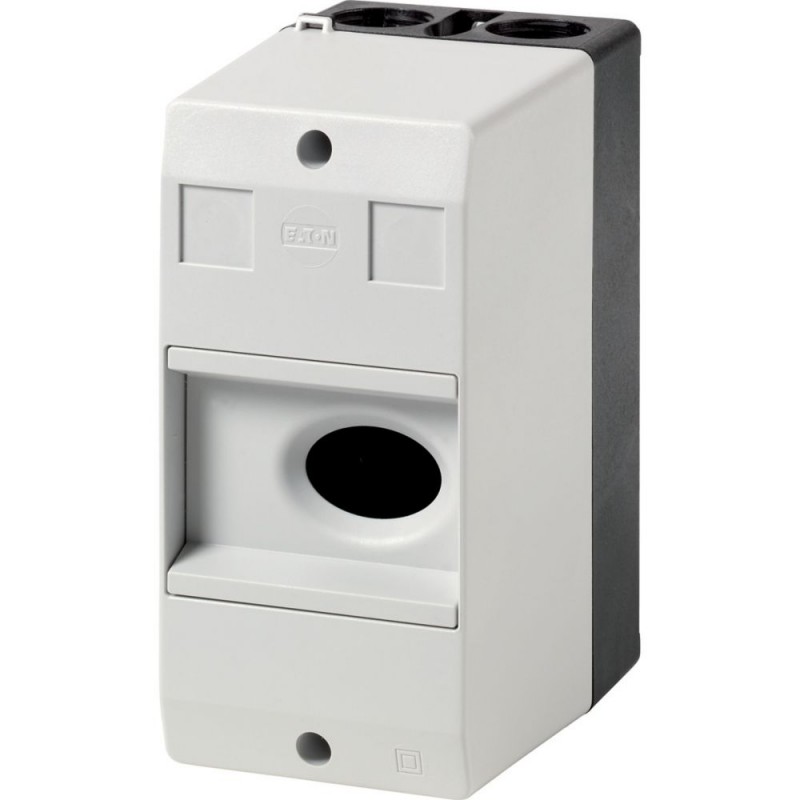

CI-PKZ01 281403 0004365000 EATON ELECTRIC Coffret isolant, IP40, pour PKZ01 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CI-PKZ01 281403 0004365000 EATON ELECTRIC Coffret isolant, IP40, pour PKZ01

CI-PKZ01

281403

0004365000

EATON-MOELLER

Disponible Expédition hui

Coffret isolant, IP40, pour PKZ01

Plus de détails


Appareillage industriel basse tension > Enveloppe vide pour amoire de distribution

Accessoires PKZ

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $12.22
Prix unitaire: $12.22

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Coffret isolé, IP40_x, pour PKZ01
Coffret isolé pour PKZM01, le degré de protection IP40 intégré borne PE(N) connexion. En haut et en bas 2 M25 knock-out entrées de câble chacun.

Programme de livraison

La gamme de produits
Accessoires
Sous-intervalle
La Surface de montage de boîtiers
Accessoires
Isolation des boîtiers pour PKZ
Degré de Protection
IP40
Pour une utilisation avec
PKZM01
+NHI-E ou VHI-PKZ01
+U ou de l'Un ou de l'INSA
+L (2)
Notes
Avec intégré PE(N) à la borne.
Dans chaque cas, 2 tonnes entrée de câble M25 ko avec du fil en haut et en bas.
2 métrique M20 entrée de câble par ko dans la paroi arrière.
Dur miroir avec entrée de câble ko qui peut être coupée.

La vérification de la conception selon les normes EN/IEC 61439

Données techniques pour la vérification de la conception
Courant assigné nominal pour la dissipation de la chaleur [In]
0 Un
La dissipation de la chaleur par pôle, actuel-dépendante [Pvid]
0 W
L'équipement de dissipation de la chaleur, le courant dépendant [Pvid]
0 W
Statique de la dissipation de la chaleur, non-actuel-dépendante [Pvs]
0 W
La dissipation de la chaleur de la capacité [Pdiss]
10 W
Température ambiante de fonctionnement min.
-25 °C
Température ambiante de fonctionnement max.
+70 °C
EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
S'il vous plaît renseigner
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.

Données techniques ETIM 7.0

Basse tension de composants industriels (EG000017) / boîtier Vide pour l'appareillage (EC000712)
Génie électrique, automatisation, processus d'ingénierie de contrôle de Basse tension de la technologie de commutateur / Composante de basse tension, la technologie de commutation / de logement libre pour dispositifs de commutation ([email protected] [AKN343014])
Matériel de logement
En plastique
Largeur
97 mm
Hauteur
160 mm
Profondeur
80 mm
Avec couvercle transparent
Pas de
Adapté pour arrêt d'urgence
Pas de
Modèle
La Surface de montage
Degré de protection (IP)
IP40
Degré de protection (NEMA)
D'autres

Approbations

Spécialement conçu pour l'Amérique du Nord
Pas de

Dimensions

321X013
Isolé du boîtier pour un montage au sommet du

Datasheet - PDF

Titre: Taille: Type:
CI-PKZ01 0004365000 281403 281403_FR.pdf 178 Kbytes   CI-PKZ01 0004365000 281403 281403_FR.pdf
