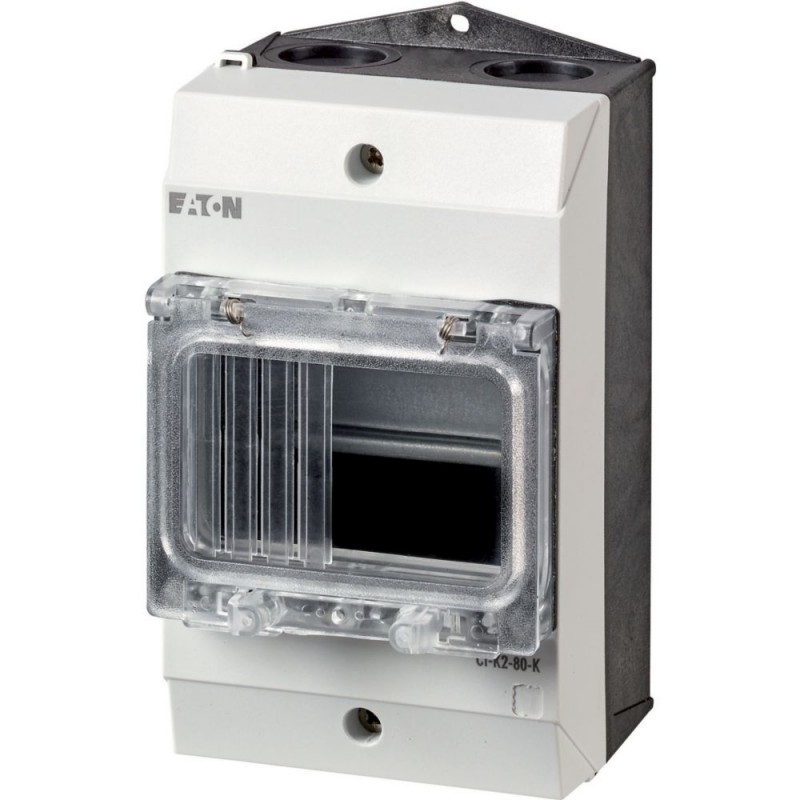

CI-K2-80-K 211108 Y7-211108 EATON ELECTRIC Coffret isolant, HxLxP 160x100x80mm, +couvercle rabattable Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CI-K2-80-K 211108 Y7-211108 EATON ELECTRIC Coffret isolant, HxLxP 160x100x80mm, +couvercle rabattable

CI-K2-80-K

211108

Y7-211108

EATON-MOELLER

Coffret isolant, HxLxP=160x100x80mm, +couvercle rabattable

CI-K2-80-K

Eaton Moeller® series CI-K Insulated enclosure, HxWxD=160x100x80mm, +hinged cover CI-K2-80-K

Boîtier isotherme, avec couvercle à charnières, Gamme de produits : CI-K petits boîtiers, Boîtiers de base, Unité unique, Degré de protection : IP65, Matériau : Polycarbonate renforcé de fibres de verre, Couleur : Base du boîtier RAL 9005, noir, Opérateur uniquement RAL 7035, gris clair, Description : Débouchures d’entrée de câble métriques en haut, en bas et dans la plaque arrière, Débouchures d’entrée de câble métriques dures, Entrée de câble de commande, Indicateur de lampe L‐... peut être monté dans la base défonçable M20/M25, Couvercle à charnière transparent pour les appareils nécessitant 2 à 4 unités d’espace, Profondeur de montage pour rail de montage 7,5 mm Hauteur : 70 mm, Normes : IEC/EN 60529, DIN EN 62208

Plus de détails


Appareillage industriel basse tension > Enveloppe vide pour amoire de distribution

Boites isolantes

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $46.20
Prix unitaire: $46.20
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series CI-K Insulated enclosure
Catalog Number
211108
Model Code
CI-K2-80-K
EAN
4015082111083
Product Length/Depth
181 mm
Product Height
100 mm
Product Width
100 mm
Product Weight
0.342 kg
Certifications
IEC/EN 60529
UL94: VO/1.5 mm thickness
IEC 60068-2-11
UL94: HB
DIN EN 62208

Spécifications du produit

Type
Basic enclosure
Features
UV resistance beneath protective shield
Halogen free
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Not applicable.
10.2.6 Mechanical impact
Meets the product standard's requirements.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Is the panel builder's responsibility.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Fitted with:
Hinged cover
Control cable entry
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Enclosure material
1 Ω x 10¹³ (Surface resistance to IEC 60093)
Plastic
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
10 W
Heat dissipation per pole, current-dependent Pvid
0 W
Mounting depth
70 mm
Mounting weight capacity - max
0.7 kg
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Product category
Empty enclosures
Enclosure color
Light gray, Cover (RAL 7035)
Black (RAL 9005)
Light gray, Operator (RAL 7035)
Environmental resistance
Partly resistant to greases
Partly resistant to acids (> 10%)
Not resistant to Mineral oil
Resistant against alkalis
Resistant against alcohol
Resistant against gasoline
Resistant against salt solutions
Resistant against greases
Resistant against acids (< 10%)
Partly resistant to alcohol
Not resistant to benzene
Resistant against benzene
Chemical resistant (Base, Cover)
Partly resistant to benzene
Chemical resistant (Push-through membrane (CI-K1/CI-K2) and sealing material)
Not resistant to alkalis
Resistant against mineral oil
Cover material
Glass-fiber reinforced polycarbonate
Degree of protection
IP54
NEMA Other
Model
Surface mounting
Dielectric strength
30 kV/mm, according to IEC 60243-1
Temperature resistance
-40 - 120 °C (enclosure)
-40 - 80 °C (gasket)
Suitable for
Emergency stop
Flammability characteristics
960 °C/1 mm thickness (base, cover; glow wire to VDE 0471 Part 2)
650 °C/1 mm thick (push-through membrane and seal material) to VDE 0471 Part 2)
Knockouts
Metric cable entry knockouts at the top, bottom and back plate
Hard metric cable entry knockouts
Impact resistance
IK06 (according to EN 50102)
Surface treatment
Resistant to corrosion
Track resistance
CTI 175 (base, to IEC 60112)
CTI 175 (cover, to IEC 60112)
Water consumption
0.29 % (According to DIN EN ISO 62)

ETIM for 211108 Appareillage industriel basse tension (EC000712)
Caractéristique Valeur
Matériau du boîtier (EF001596) Plastique
Largeur (EF000008) 100 mm
Hauteur (EF000040) 100 mm
Profondeur (EF000049) 181 mm
Avec couvercle transparent (EF001094) Non
Adapté à un arrêt d'urgence (EF001433) Oui
Modèle (EF000010) Montage en saillie
Classe de protection (IP) (EF005474) IP54
Classe de protection (NEMA) (EF011959) Autre
