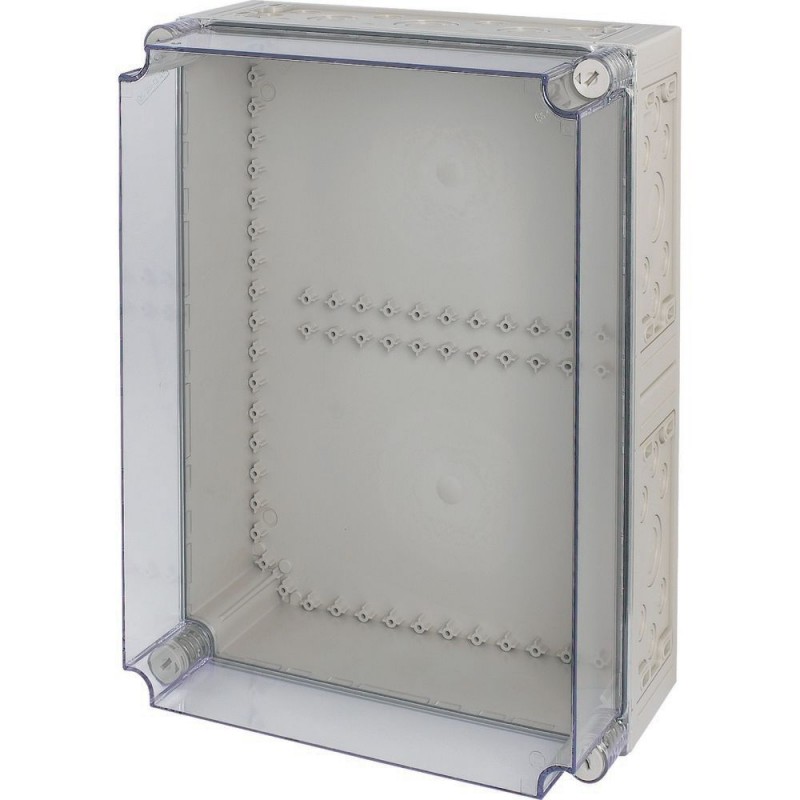

CI45E-200 001891 Y7-1891 EATON ELECTRIC Coffret isolant, +entrées défonçables, HxLxP 500x375x225mm Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CI45E-200 001891 Y7-1891 EATON ELECTRIC Coffret isolant, +entrées défonçables, HxLxP 500x375x225mm

CI45E-200

001891

Y7-1891

EATON-MOELLER

Coffret isolant, +entrées défonçables, HxLxP=500x375x225mm

Boîte de matériaux isolants avec pré-forets métriques HxLxP=500x375x225mm

Eaton xEnergy Safety Ci LV systems LV switchgear. Insulated enclosure, +knockouts, HxWxD=500x375x225mm

Boîtier de base individuel, matériau caractéristique polycarbonate , résistant aux chocs, degré de protection IP65, fixations de couverture brevetées avec compensation de surpression intégrée, avec entrées de câbles défonçables métriques dans toutes les parois latérales, entrées de câbles en haut et en bas, chacune = 1xM50/32 et 2xM40/25 et 8xM25/16 et 2xM20, chaque côté = 2xM50/32 et 12xM25/16, sangles de fixation pour la fixation murale, fixations de couverture scellables, Les défonçures sur toute la surface sur les côtés peuvent être transformées en boîtier de tableau de distribution en afonçant les parois latérales., RAL 7035, gris (base), transparent fumé, (couvercle), profondeur de montage avec plaque de montage=200mm, type de couvercle : transparent fumé , type de base : le couvercle défonçable est monté en option par l’utilisateur avec serrure à cylindre DVZ...-CI.

Plus de détails


Systèmes d'enveloppes (y compris coffrets d'installation) > Enveloppe vide

Boites isolantes

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $331.93
Prix unitaire: $331.93
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xEnergy Safety Ci empty enclosure insulated
Catalog Number
001891
Model Code
CI45E-200
EAN
4015080018919
Product Length/Depth
225 mm
Product Height
500 mm
Product Width
375 mm
Product Weight
4.281 kg
Compliances
RoHS conform
Certifications
EN 61439-2
EN 62208

Spécifications du produit

Used with
Eaton Switching and protection devices
Special features
With metric knockouts in all sides of the enclosureInclude fixing straps for wall mountingSealable cover fastenersFull-area knockouts in the sidescan be converted to a distribution board enclosureIntegrated pressure-relief mechanism for short-circuits
Type
Basic enclosureIndividual enclosuresxEnergy Safety Ci
Features
UV resistance beneath protective shield
Cover with overpressure release
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Lower part: 960 °C / cover: 850 °C
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
30 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Surface finishing
Resistant to corrosion
Degree of protection
Other
IK10
IP65
Enclosure material
Plastic
Surface protection
Other
Chemical resistance
Not resistant to: alkalis, benzene
Partly resistant to: Acids > 10 %
Resistant against: acids < 10 %, mineral oil, alcohol, gasoline, greases, salt solutions
Circuit integrity
Other
Unit type
Single unit
Built-in depth
200 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
36 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
31 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
33 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
72 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
62 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
67 W
Color
Gray
Transparent, smoky gray (cover)
Light gray (RAL 7035, base)
Cover/door color
Transparent
Cover/door model
Closed
Cover/door type
None
Optional
Number of openings (flange plates)
6
Plate thickness (cabinet)
6 mm
Plate thickness (cover/door)
6 mm
RAL-number
7035
Width in number of modular spacings
17
Ambient operating temperature details
-40 °C - 80 °C
Material
Glass-fibre reinforced polycarbonate (base)
Halogen free
Non-reinforced polycarbonate (cover)
Mounting method
Surface mounted (plaster)
Number of rows
0
Functions
Extension possible
Temperature resistance
Temperature resistant: -40 °C - 120 °C (enclosure)
Temperature resistant: 80 °C (gasket)
Temperature resistant: 85 °C (enclosure bolt)
Flammability characteristics (UL)
V1 (base) (UL94)
V2 (cover) (UL94)
Protection class
II
Number of modules
1
Surface treatment
Resistant to corrosion
Internal depth
200 mm
Mounting depth with mounting plate
200 mm
Nominal current
1600 A
Number of conduit inlets
104
Suitable for
Lightning protection
Outdoor use
Saline spray resistance
IEC 60068-2-11

ETIM for 001891 Systèmes d'enveloppes (y compris coffrets d'installation) (EC000058)
Caractéristique Valeur
Type de montage (EF000003) Apparent
Type de couvercle (EF000339) Sans
Finition du couvercle (EF009212) Fermé
Type de porte (EF004464) Sans
Couvercle/porte transparent(e) (EF006244) Oui
Avec serrure (EF006306) Non
Courant nominal (In) (EF008873) 1600 A
Hauteur (EF000040) 500 mm
Largeur (EF000008) 375 mm
Profondeur (EF000049) 225 mm
Profondeur d'encastrement (EF000218) 200 mm
Profondeur intérieure (EF001131) 200 mm
Épaisseur de matériau du boîtier (EF009170) 6 mm
Épaisseur de matériau de la porte/du couvercle (EF009171) 6 mm
Couleur (EF000007) Gris
Numéro RAL (EF000116) 7035
Nombre de modules (EF004427) 1
Nombre de rangées (EF000266) 0
Largeur dans les unités de partition (EF002950) 17
Nombre d'ouvertures pour plaques à bride (EF009554) 6
Possibilité de montage en saillie (EF001088) Oui
Nombre d'entrées de conduit (EF000437) 104
Matériau du boîtier (EF001596) Plastique
Traitement de surface (EF000139) Autre
Avec plaque de montage (EF000118) Non
Adapté à un usage extérieur (EF003532) Oui
Adapté à un parafoudre (EF007800) Oui
Classe de protection (IP) (EF005474) Autre
Classe de protection (NEMA) (EF011959) Autre
classe de protection selon IEC 61140 (EF000004) II
Résistance aux chocs (EF004293) Autre
Maintien de fonction (EF001613) Autre
Couvercle avec décharge de pression (EF015940) Oui
