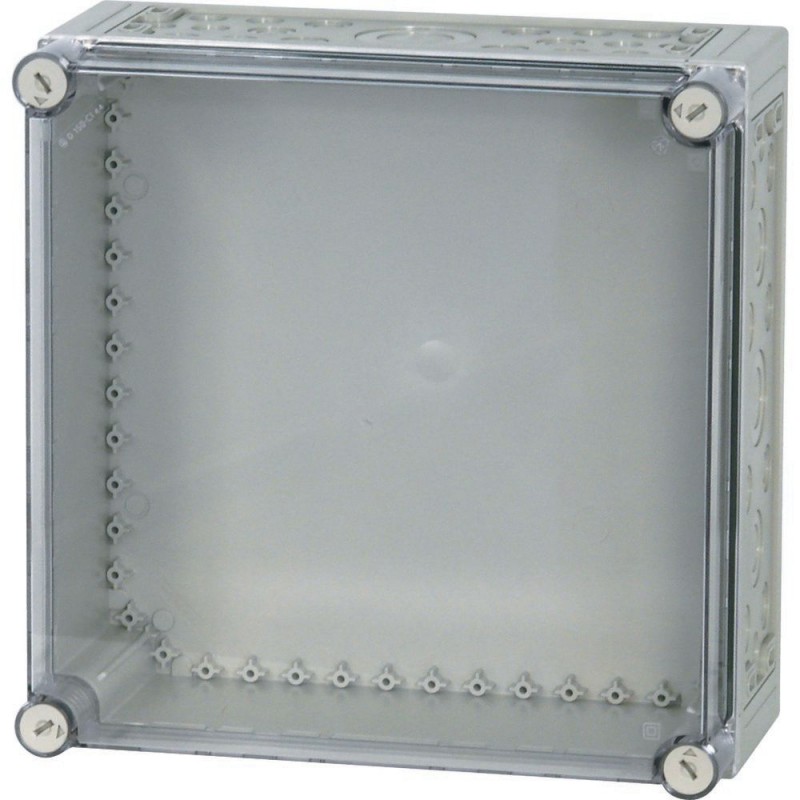

CI44E-150 033809 Y7-33809 EATON ELECTRIC Coffret isolant, +entrées défonçables, HxLxP 375x375x175mm Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CI44E-150 033809 Y7-33809 EATON ELECTRIC Coffret isolant, +entrées défonçables, HxLxP 375x375x175mm

CI44E-150

033809

Y7-33809

EATON-MOELLER

Coffret isolant, +entrées défonçables, HxLxP=375x375x175mm

Boîtier isolant avec pré-perçage métrique HxLxP=375x375x175mm

Eaton xEnergy Safety Ci LV systems LV switchgear. Insulated enclosure, +knockouts, HxWxD=375x375x175mm

Boîtier de base individuel, matériau caractéristique polycarbonate, résistant aux chocs, degré de protection IP65, fixations de recouvrement brevetées avec compensation de surpression intégrée, avec entrées de câbles défonçables métriques dans toutes les parois latérales, entrées de câbles en haut et en bas, chacune=1xM50/32 et 2xM40/25 et 8xM25/16 et 2xM20, chaque côté=1xM63/40 et 6xM25/16 et 10xM20 et 2xM16, sangles de fixation pour la fixation murale, fixations de couvercle scellables, les débouchures sur toute la surface sur les côtés peuvent être converties en boîtier de tableau de distribution en défonçant les parois latérales., RAL 7035, gris (base), fumé transparent, (couvercle), profondeur de montage avec plaque de montage=150mm, type de couvercle : fumé transparent, type de ba

Plus de détails


Systèmes d'enveloppes (y compris coffrets d'installation) > Enveloppe vide

Boites isolantes

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $274.29
Prix unitaire: $274.29
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xEnergy Safety Ci empty enclosure insulated
Catalog Number
033809
Model Code
CI44E-150
EAN
4015080338093
Product Length/Depth
175 mm
Product Height
375 mm
Product Width
375 mm
Product Weight
2.818 kg
Compliances
RoHS conform
Certifications
EN 61439-2
EN 62208

Spécifications du produit

Special features
With metric knockouts in all sides of the enclosureInclude fixing straps for wall mountingSealable cover fastenersFull-area knockouts in the sidescan be converted to a distribution board enclosureIntegrated pressure-relief mechanism for short-circuits
Type
Basic enclosureIndividual enclosuresxEnergy Safety Ci
Features
UV resistance beneath protective shield
Cover with overpressure release
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Lower part: 960 °C / cover: 850 °C
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
20 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Surface finishing
Resistant to corrosion
Used with
Eaton Switching and protection devices
Degree of protection
IK10
IP65
Other
Enclosure material
Plastic
Surface protection
Other
Chemical resistance
Not resistant to: alkalis, benzene
Resistant against: acids < 10 %, mineral oil, alcohol, gasoline, greases, salt solutions
Partly resistant to: Acids > 10 %
Circuit integrity
Other
Unit type
Single unit
Built-in depth
150 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
27 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
24 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
26 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
54 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
48 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
51 W
Color
Gray
Light gray (RAL 7035, base)
Transparent, smoky gray (cover)
Cover/door color
Transparent
Cover/door model
Closed
Cover/door type
None
Optional
Number of openings (flange plates)
4
Plate thickness (cabinet)
6 mm
Plate thickness (cover/door)
6 mm
RAL-number
7035
Width in number of modular spacings
15
Ambient operating temperature details
-40 °C - 80 °C
Material
Halogen free
Non-reinforced polycarbonate (cover)
Glass-fibre reinforced polycarbonate (base)
Mounting method
Surface mounted (plaster)
Number of rows
0
Functions
Extension possible
Temperature resistance
Temperature resistant: 85 °C (enclosure bolt)
Temperature resistant: -40 °C - 120 °C (enclosure)
Temperature resistant: 80 °C (gasket)
Flammability characteristics (UL)
V1 (base) (UL94)
V2 (cover) (UL94)
Protection class
II
Number of modules
1
Surface treatment
Resistant to corrosion
Internal depth
150 mm
Mounting depth with mounting plate
150 mm
Nominal current
1600 A
Number of conduit inlets
100
Suitable for
Lightning protection
Outdoor use
Saline spray resistance
IEC 60068-2-11

ETIM for 033809 Systèmes d'enveloppes (y compris coffrets d'installation) (EC000058)
Caractéristique Valeur
Type de montage (EF000003) Apparent
Type de couvercle (EF000339) Sans
Finition du couvercle (EF009212) Fermé
Type de porte (EF004464) Sans
Couvercle/porte transparent(e) (EF006244) Oui
Avec serrure (EF006306) Non
Courant nominal (In) (EF008873) 1600 A
Hauteur (EF000040) 375 mm
Largeur (EF000008) 375 mm
Profondeur (EF000049) 175 mm
Profondeur d'encastrement (EF000218) 150 mm
Profondeur intérieure (EF001131) 150 mm
Épaisseur de matériau du boîtier (EF009170) 6 mm
Épaisseur de matériau de la porte/du couvercle (EF009171) 6 mm
Couleur (EF000007) Gris
Numéro RAL (EF000116) 7035
Nombre de modules (EF004427) 1
Nombre de rangées (EF000266) 0
Largeur dans les unités de partition (EF002950) 15
Nombre d'ouvertures pour plaques à bride (EF009554) 4
Possibilité de montage en saillie (EF001088) Oui
Nombre d'entrées de conduit (EF000437) 100
Matériau du boîtier (EF001596) Plastique
Traitement de surface (EF000139) Autre
Avec plaque de montage (EF000118) Non
Adapté à un usage extérieur (EF003532) Oui
Adapté à un parafoudre (EF007800) Oui
Classe de protection (IP) (EF005474) IP65
Classe de protection (NEMA) (EF011959) Autre
classe de protection selon IEC 61140 (EF000004) II
Résistance aux chocs (EF004293) IK10
Maintien de fonction (EF001613) Autre
Couvercle avec décharge de pression (EF015940) Oui
