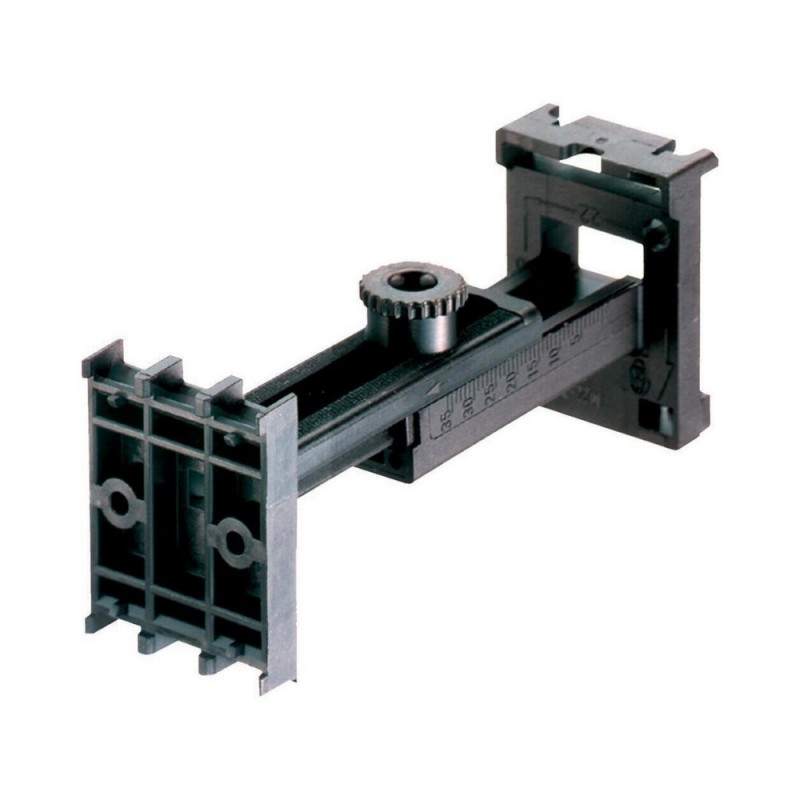

M22-TC 216398 Y7-216398 EATON ELECTRIC Clip télescopique Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-TC 216398 Y7-216398 EATON ELECTRIC Clip télescopique

M22-TC

216398

Y7-216398

EATON-MOELLER

10

Clip télescopique

M22-TC

Eaton Moeller® series M22 Telescopic clip

Clip télescopique pour l’égalisation de la profondeur de montage lors du montage du disjoncteur, réglable de 115 à 155 mm, avec vis et encliquetage avec, pour 3 éléments LED de contact Système RMQ dans la fixation de la base, avec adaptateur de centrage, pas pour les boutons d’arrêt d’urgence

Plus de détails


Appareillage industriel basse tension > Accessoires pour appareils de commande

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $68.31
Prix unitaire: $6.83
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Accessory Telescopic clip
Catalog Number
216398
Model Code
M22-TC
EAN
4015082163983
Product Length/Depth
80 mm
Product Height
40 mm
Product Width
30 mm
Product Weight
0.031 kg
Compliances
CE Marked
Certifications
IEC 60947-5
UL 508
EN 60947-5
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
CE
CSA File No.: 012528
CSA-C22.2 No. 14-05
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
UL File No.: E29184
IEC/EN 60947-5
UL
UL Category Control No.: NKCR
CSA

Features & Functions

Fitted with:
Centering adapter
Functions
For equalization of the mounting depth of rear mounting devices in CI enclosures, and in cabinets with mounting depths of 115 - 155 mm

General

Accessory/spare part type
Accessory

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216398 Appareillage industriel basse tension (EC002024)
Caractéristique Valeur
Type d'accessoire électrique (EF005722) Autre
Type d'accessoire mécanique (EF005994) Autre
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-TC Y7-216398 216398 EN_289241.pdf 3 Mbytes M22-TC Y7-216398 216398 EN_289241.pdf
