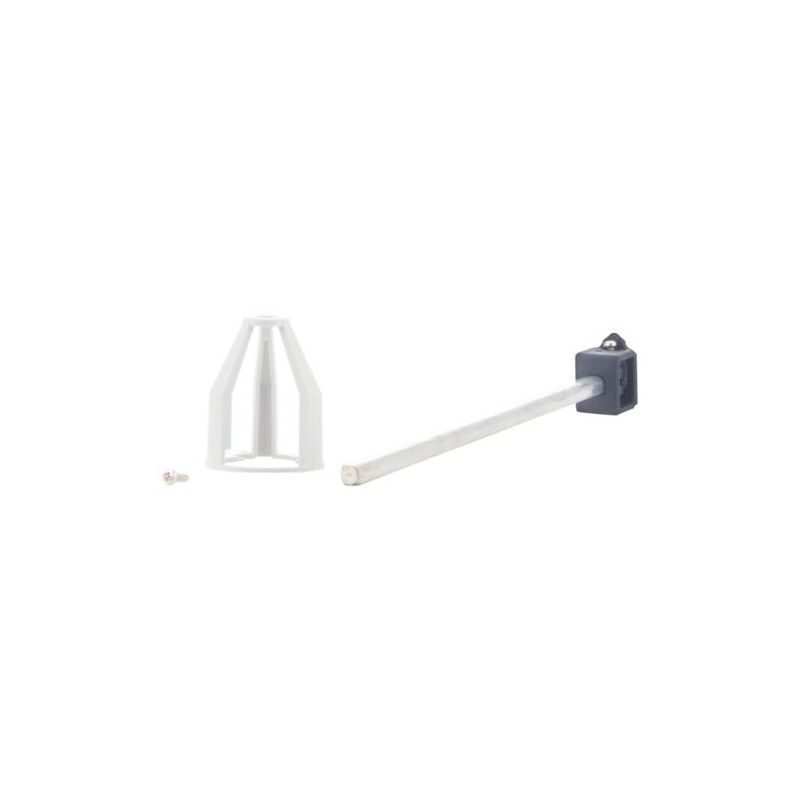

PKZ0-XHT-MCC 164297 Y7-164297 EATON ELECTRIC Manette de commande extérieure, pour MCC-V. 90 degré, tournée Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PKZ0-XHT-MCC 164297 Y7-164297 EATON ELECTRIC Manette de commande extérieure, pour MCC-V. 90 degré, tournée

PKZ0-XHT-MCC

164297

Y7-164297

EATON-MOELLER

Manette de commande extérieure, pour MCC-V. 90 degré, tournée

PKZ0-XHT-MCC

Eaton Moeller® series PKZ0 Door coupling handle, for MCC-V. 90 degree, twisted

Pour une utilisation comme interrupteur principal selon la norme EN 60204 dans les systèmes de distribution d’énergie MCC et avec PKZM0 installé lorsqu’il est tourné de 90°

Plus de détails


Appareillage industriel basse tension > Poignée pour armoire electrique

Interrupteurs de protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $54.05
Prix unitaire: $54.05
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series PKZ0 Accessory Door coupling handle
Catalog Number
164297
Model Code
PKZ0-XHT-MCC
EAN
4015081608256
Product Length/Depth
235 mm
Product Height
66 mm
Product Width
64 mm
Product Weight
0.16 kg
Certifications
EN 60204
Catalog Notes
Cannot be used in combination with VHI20-PKZ0.

Features & Functions

Color
Black
Features
Lockable
Fitted with:
Axis extension
Door interlock
ON/OFF switch position and “+” (tripped), lockable
3 padlocks, 4 - 8 mm hasp thickness

General

Product Category
Accessories
Suitable as
Main switch to EN 60204 in MCC power distribution systems and with PKZM0 installed when rotated by 90°

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 164297 Appareillage industriel basse tension (EC000230)
Caractéristique Valeur
Avec rallonge d'axe (EF001968) Oui
Avec verrouillage de porte (EF001969) Oui
Verrouillable (EF000113) Oui
Avec poignée rouge/jaune (EF001970) Non
Classe de protection (NEMA) (EF011959) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKZ0-XHT-MCC Y7-164297 164297 FR_164297.pdf 110 Kbytes PKZ0-XHT-MCC Y7-164297 164297 FR_164297.pdf
