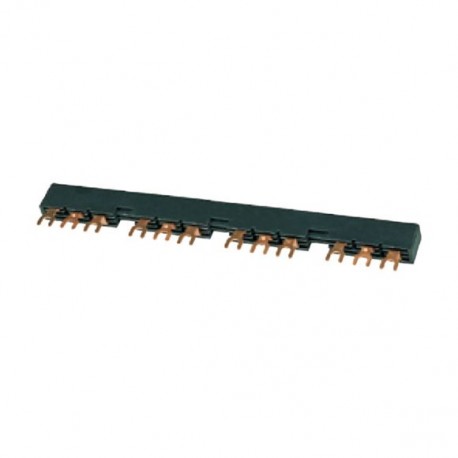

B3.2/4-PKZ0 063959 Y7-63959 EATON ELECTRIC Jeu de barres triphasé, pour 4 PKZ0, +contact auxiliaire, +déclen.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

B3.2/4-PKZ0 063959 Y7-63959 EATON ELECTRIC Jeu de barres triphasé, pour 4 PKZ0, +contact auxiliaire, +déclen..

B3.2/4-PKZ0

063959

Y7-63959

EATON-MOELLER

10

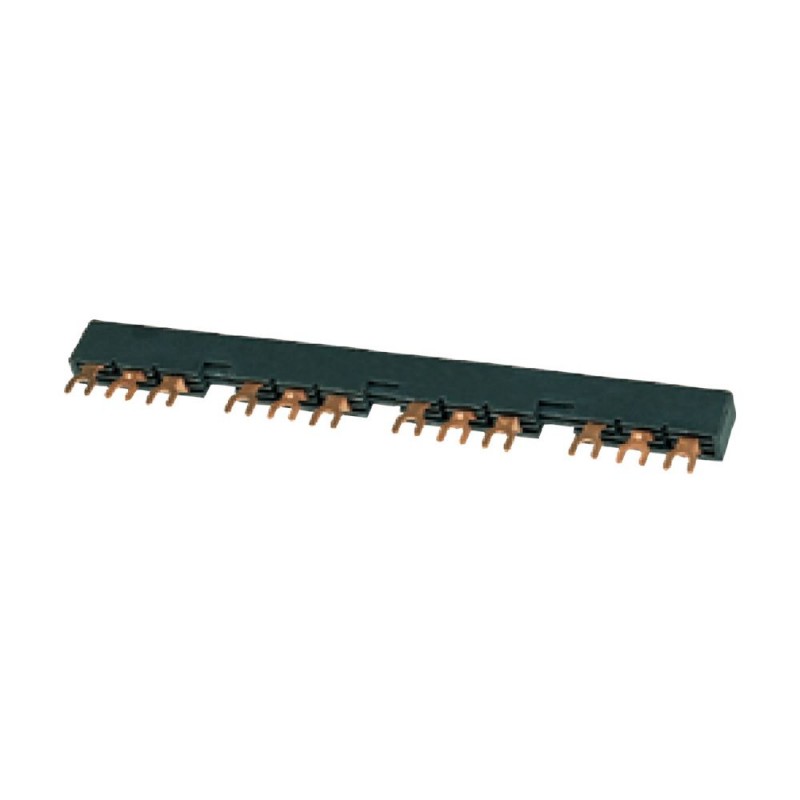

Jeu de barres triphasé, pour 4 PKZ0, +contact auxiliaire, +déclencheur voltmétrique

Peigne de raccordement triphasé Pour 4 PKZ0 + contact auxiliaire + bobine

Eaton Moeller® series B3 Three-phase busbar link, Circuit-breaker: 4, 234 mm, For PKZM0-... or PKE12, PKE32 without side mounted auxiliary contacts or voltage releases

Liaison de jeu de barres triphasé 3 pôles pour unité d’alimentation de 4 PKZM0-... avec contact auxiliaire ou indicateur de déclenchement intégré sur le côté droit ou un déclencheur de tension intégré sur le côté gauche, longueur 108mm protection contre le contact direct., Ue = 690 V, Iu = 63 A

Plus de détails


Appareillage industriel basse tension > Peigne de raccordement

Interrupteurs de protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $188.89
Prix unitaire: $18.89
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series B3 Accessory Three-phase busbar link
Catalog Number
063959
Model Code
B3.2/4-PKZ0
EAN
4015080639596
Product Length/Depth
235 mm
Product Height
34 mm
Product Width
11 mm
Product Weight
0.097 kg
Certifications
CSA Class No.: 3211-06
CSA
CSA File No.: 98494
IEC/EN 60947-4-1
CE
UL Category Control No.: NLRV
CSA-C22.2 No. 14
UL
UL 508
UL File No.: E36332
Catalog Notes
For parallel power feed to several motor-protective circuit-breakers on terminals 1, 3, 5

Features & Functions

Color
Black
Electric connection type
Fork
Features
Insulated
Functions
Can be extended by rotating installation
Number of phases
3
Number of poles
Three-pole

General

Mounting width
45 + 18 mm
Overvoltage category
III
Pollution degree
3
Product category
Accessories
Rated impulse withstand voltage (Uimp)
6000 V AC
Suitable for
4 Circuit-breakers
Used with
PKZ0
PKE12
PKE32

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Electrical rating

Rated operational voltage (Ue) - max
690 V
Rated operational voltage (Ue) at AC - max
690 V
Rated uninterrupted current (Iu)
63 A

Short-circuit rating

Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
0 kA

Design verification

Equipment heat dissipation, current-dependent Pvid
7.5 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
2.5 W
Rated operational current for specified heat dissipation (In)
63 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 063959 Appareillage industriel basse tension (EC000215)
Caractéristique Valeur
Nombre de phases (EF000351) 3
Nombre de pôles (EF001391) 3
Adapté au nombre d'appareils (EF007241) 4
Dimension du pas (EF007504) 63 mm
Section transversale (EF000649) 0 mm²
Longueur (EF001438) 235 mm
Découpable à taille voulue (EF015250) Non
Largeur dans les unités de partition (EF002950) 13
Courant permanent nominal Iu (EF001389) 63 A
Finition du raccordement électrique (EF003961) Fourche
Isolé (EF000019) Oui
Tension nominale de tenue aux chocs (EF002993) 6 kV
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 0 kA
Tension de fonctionnement nominale max. Ue (EF007357) 690 V
Courant nominal de courte durée admissible Icw (EF007050) 0 kA
Adapté à des appareils équipés d'un conducteur N (EF007218) Non
Adapté à des appareils équipés d'un commutateur auxiliaire (EF007217) Non
Couleur (EF000007) Noir

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
B3.2/4-PKZ0 Y7-63959 063959 FR_063959.pdf 114 Kbytes B3.2/4-PKZ0 Y7-63959 063959 FR_063959.pdf
