> EATON - MOELLER>Interrupteurs de protection moteur>+CI-PKZ0 032359 Y7-32359 ELECTRIC Coffret isolant, pour PKZ0, IP40. Ne peut être vendu qu'assemblé.
Produit précédent Produit suivant

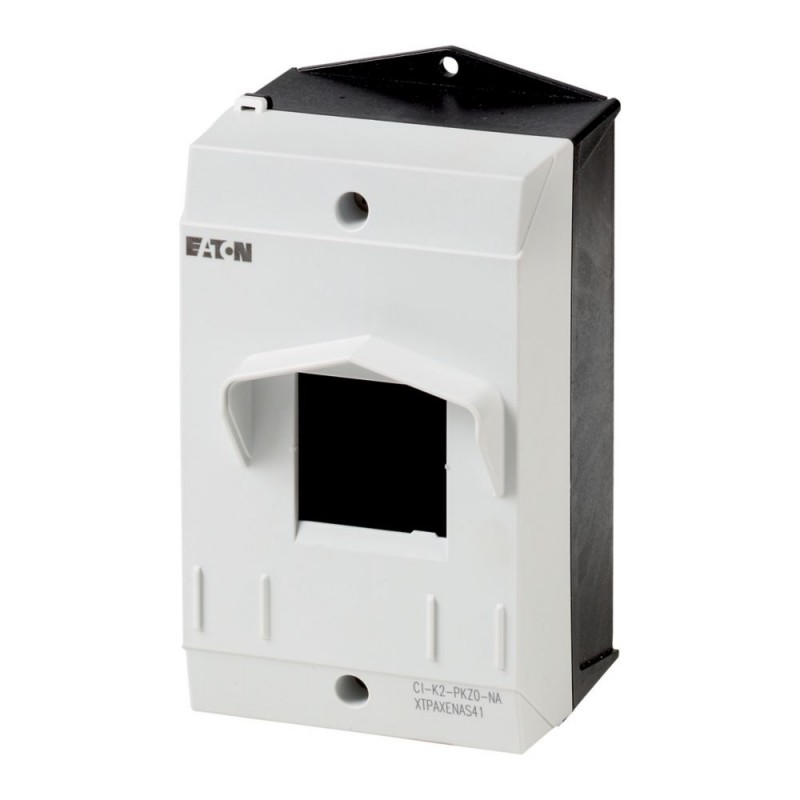

+CI-PKZ0 032359 Y7-32359 EATON ELECTRIC Coffret isolant, pour PKZ0, IP40. Ne peut être vendu qu'assemblé. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+CI-PKZ0 032359 Y7-32359 EATON ELECTRIC Coffret isolant, pour PKZ0, IP40. Ne peut être vendu qu'assemblé.

+CI-PKZ0

032359

Y7-32359

EATON-MOELLER

Coffret isolant, pour PKZ0, IP40. Ne peut être vendu qu'assemblé.

Caisson isolant de surface. Indice de protection IP40. Pour PKZM0. Assemblage en usine

Coffret isolant, pour PKZ0, IP40

Type combiné, enceinte isolée

Plus de détails


Appareillage industriel basse tension > Enveloppe vide pour amoire de distribution

Interrupteurs de protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Aller au produit alternatif: CI-K5X-160-TS-NA 231227

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Coffret isolant, pour PKZ0, IP40
Type combinaison, coffrets isolants

Gamme de livraison

pour commande avec l'appareil de base
Remarques
Avec borne PE(N) intégrée.
2 entrées de câbles M25 alvéolées défonçables avec filetage en haut et en bas pour chacun.
2 entrées de câbles M20 alvéolées défonçables dans la paroi arrière.
Miroir résistant avec entrées de câbles défonçables pouvant être découpées.

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
10 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Enveloppe vide pour armoire de distribution (EC000712)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Boîtier vide pour interrupteur (ecl@ss13-27-37-13-01 [AKN343019])
matériau du boîtier/corps
plastique
largeur
80 mm
hauteur
160 mm
profondeur
98 mm
avec couvercle transparent
non
adapté à un arrêt d'urgence
non
modèle
montage en saillie
indice de protection (IP)
IP40
degré de protection (NEMA)
autre

ETIM for 032359 Appareillage industriel basse tension (EC000712)
Caractéristique Valeur
Matériau du boîtier (EF001596) Plastique
Largeur (EF000008) 80 mm
Hauteur (EF000040) 160 mm
Profondeur (EF000049) 98 mm
Avec couvercle transparent (EF001094) Non
Adapté à un arrêt d'urgence (EF001433) Non
Modèle (EF000010) Montage en saillie
Classe de protection (IP) (EF005474) IP40
Classe de protection (NEMA) (EF011959) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+CI-PKZ0 Y7-32359 032359 FR_032359.pdf 103 Kbytes +CI-PKZ0 Y7-32359 032359 FR_032359.pdf
