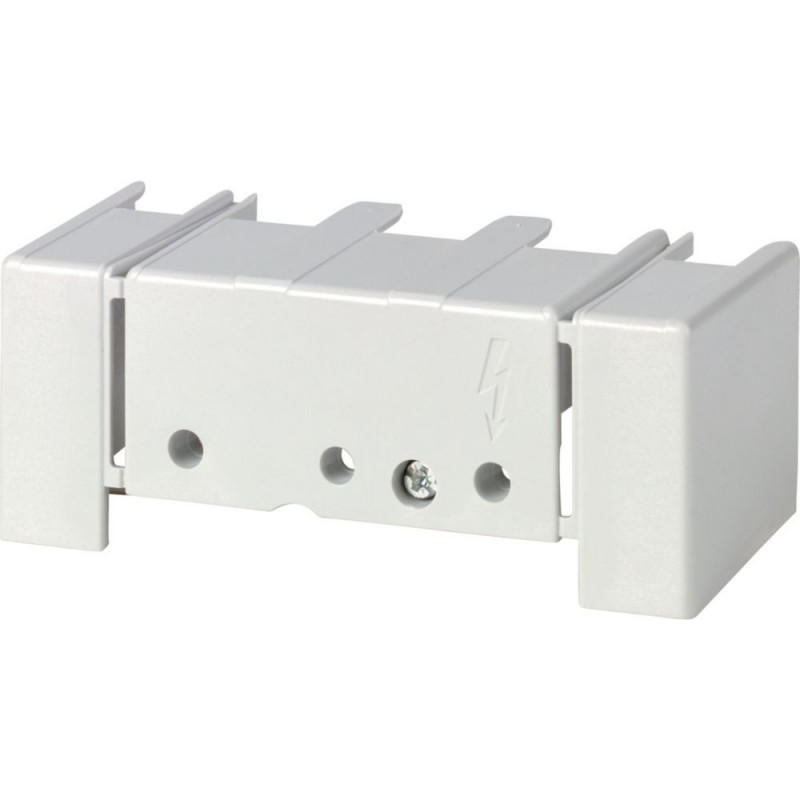

H-P3 021999 Y7-21999 EATON ELECTRIC Capot pour bornes, 3p, pour interrupteur-sectionneur P3 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

H-P3 021999 Y7-21999 EATON ELECTRIC Capot pour bornes, 3p, pour interrupteur-sectionneur P3

H-P3

021999

Y7-21999

EATON-MOELLER

Capot pour bornes, 3p, pour interrupteur-sectionneur P3

Protection des bornes de connexion pour les commutateurs P3

Enveloppe de borne, Enveloppe pour bornes de connexion pour (carénage d’étiquette de jeu de barres), Pour utilisation avec : P3-.../E, .../Z, .../EA, .../V, .../XM, P3-... N, … HI11, ... N… HI11, .../XM/HI11, À utiliser avec : interrupteurs-sectionneurs ouverts à 3 pôles avec conducteur neutre N et/ou contact auxiliaire HI11

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $14.41
Prix unitaire: $14.41
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Capot pour bornes, 3p, pour interrupteur-sectionneur P3
Capot pour bornes, capot de protection pour bornes de raccordement (protection contre contacts directs), Utilisation avec: P3-…/E, …/Z, …/EA, …/V, …/XM, P3-…N, …HI11, …N…HI11, …/XM/HI11, Utilisation pour: Interrupteurs-sectionneurs tripolaires nus équipés d'un neutre N et/ou d'un contact auxiliaire HI11

Gamme de livraison

Fonction de base
Capot de bornes
capot de protection pour bornes de raccordement (protection contre contacts directs)
Utilisation avec
P3-…/E, …/Z, …/EA, …/V, …/XM
P3-…N, …HI11, …N…HI11, …/XM/HI11
Utilisation pour
Interrupteurs-sectionneurs ouverts à 3 pôles avec conducteur neutre N et/ou contact auxiliaire HI11
Incompatible avec P3-30…-MCS.
Remarques
Le capot de protection contre les contacts directs est prévu pour un montage des deux côtés d'un interrupteur-sectionneur, les éléments non utilisés étant sécables.

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Accessoires pour connectique basse tension (EC002498)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Composant pour technique de commutation basse tension (accessoires) (ecl@ss13-27-37-13-92 [AKN570018])
type d'accessoire/pièce détachée
couvercle
accessoire
oui
pièce détachée
non

Homologations

North America Certification
UL/CSA certification not required

ETIM for 021999 Appareillage industriel basse tension (EC002498)
Caractéristique Valeur
Type d'accessoire (EF000215) Couvercle
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
H-P3 Y7-21999 021999 FR_021999.pdf 108 Kbytes H-P3 Y7-21999 021999 FR_021999.pdf
