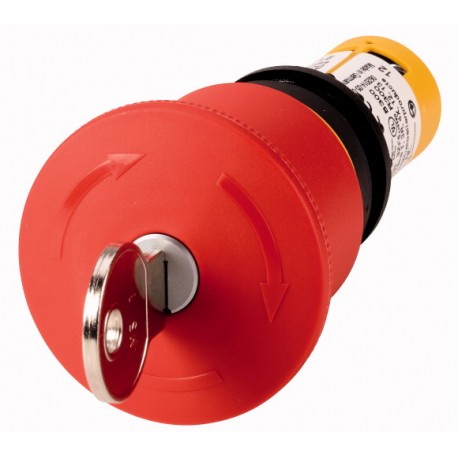

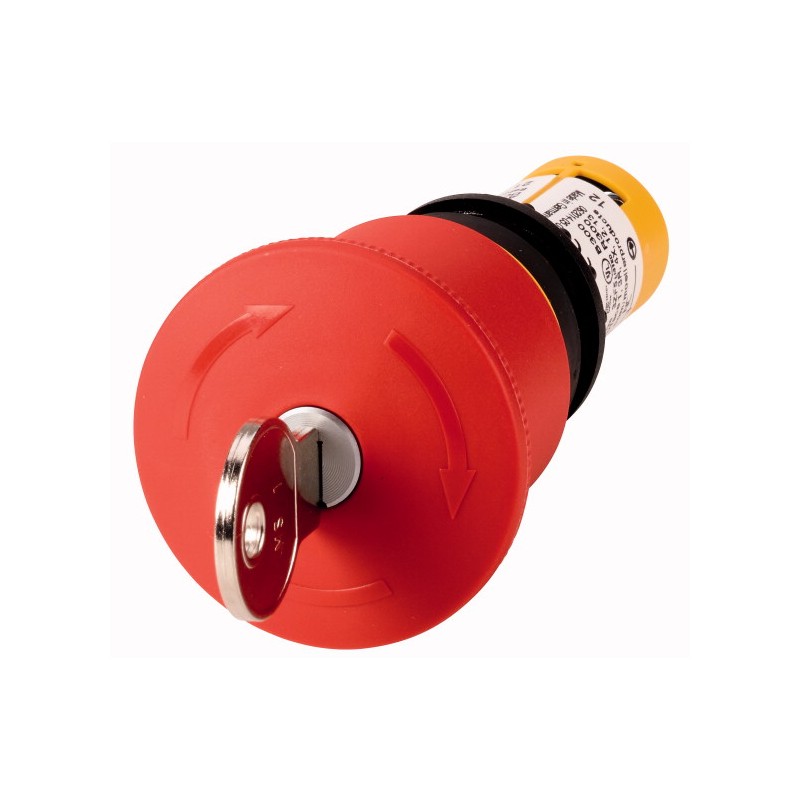

C22-PVS45P-MS1-K11 121618 EATON ELECTRIC Arrêt d'urgence, 45mm, MS1, 1F + 1O, LED rouge
C22-PVS45P-MS1-K11
121618
EATON-MOELLER
Arrêt d'urgence, 45mm, MS1, 1F + 1O, LED rouge
Arrêt d'urgence, Type « coup de poing » large, 45 mm, Déverrouillage par clé, MS1, 1 O, 1 F, borne à boulon, Non utilisable pour des installations avec serrures à combinaisons multiples
Appareillage industriel basse tension > Bouton d'ARRÊT D'URGENCE complet
Moyens de contrôle et de signalisation
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Arrêt d'urgence, Type « coup de poing » large, 45 mm, Déverrouillage par clé, MS1, 1 O, 1 F, borne à boulon, Non utilisable pour des installations avec serrures à combinaisons multiples
Arrêt d'urgence, Gamme: RMQ Compact, Appareil complet, Forme: Type « coup de poing » large, Diamètre: 45 mm, Eclairage: non lumineux, Déverrouillage par clé, Mode de raccordement: borne à boulon, Description: Infraudable selon ISO 13850/EN 418, Serrure: MS1, Couleur Poussoir: rouge, Couleur Socle de bouton: allumée en jaune, Degré de protection: IP66, IP67, IP69K, Connexion à SmartWire-DT: non, Nombre de contacts O = contact à ouverture: 1 O, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts Remarque: = fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1, Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1 Course d'ouverture positive: mm 4.65, course maximale: mm 5.7, force minimale pour manœuvre positive d'ouverture: n E t 20, Information sur les éléments compris dans la fourniture: 1 clé compris dans la fourniture, Conformité aux normes: IEC/EN 60947-5-5, VDE 0660
Gamme de livraison
Gamme
RMQ Compact
Fonction de base
Boutons d'arrêt d'urgence
Appareil individuel/Appareil complet
Appareil complet
Forme
Type « coup de poing » large
Diamètre [⌀]
45 mm
Eclairage
non lumineux
Marque de qualité
Déverrouillage par clé
Mode de raccordement
borne à boulon
Description
Infraudable selon ISO 13850/EN 418
Non utilisable pour des installations avec serrures à combinaisons multiples
Serrure
MS1
Couleur
Poussoir
rouge
Socle de bouton
allumée en jaune
Degré de protection
IP66, IP67, IP69
Connexion à SmartWire-DT
non
Nombre de contacts
O = contact à ouverture
1 O
F = contact à fermeture
1 F
Remarque
= fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1
Course d'ouverture positive [mm]
4.65
course maximale [mm]
5.7
force minimale pour manœuvre positive d'ouverture [n E t]
20
Schéma
Course d'actionnement
■ = Contact fermé
□ = Contact ouvert
■ = Contact fermé
□ = Contact ouvert
Diagramme des contacts
Manoeuvre possible d'ouverture (ZW)
oui
Information sur les éléments compris dans la fourniture
1 clé compris dans la fourniture
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947-5-5
VDE 0660
VDE 0660
Longévité mécanique [manœuvres]
> 0.05 x 106
Fréquence de commande [man./h]
≦ 300
Effort de commande
≦ 50 N
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP66, IP67, IP69
Position de montage
Quelconque
Sections raccordablesConducteur à âme massive
2 x 0,5 - 1,5 mm2
Sections raccordablesConducteur souple avec embout
2 x 0,5 - 1,5 mm2
Couple de serrage vis de raccordement
0.8 Nm
Circuits électriques
Tension assignée de tenue aux chocs [Uimp]
4000 V AC
Tension assignée d'isolement [Ui]
250 V
Courant de court-circuit conditionnel [Iq]
1 kA
Catégorie de surtension/Degré de pollution
III/3
Fiabilité des contactssous 24 V DC/5 mA [HF]
Les valeurs suivent. Taux d'erreurs
Fiabilité des contactssous 5 V DC/1 mA [HF]
Les valeurs suivent. Taux d'erreurs
Dispositif de protection contre les courts-circuits, calibre max.Fusible [gG/gL]
10 A
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Bouton d'ARRÊT D'URGENCE complet (EC002034)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Bouton poussoir d'Arrêt d'Urgence, complet ([email protected] [ACN986011])
type de déverrouillage
déverrouillage par clé
nombre de contacts en tant que contacts à ouverture
1
nombre de contacts en tant que contacts à fermeture
1
indice de protection (IP)
IP67/IP69K
mode de pose
encastré
avec éclairage
non
diamètre de trou
22.5 mm
type de raccordement du circuit auxiliaire
borne à vis
diamètre du bouchon
45 mm
Homologations
Product Standards
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 No. 14-05 und 94-M91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
165628
CSA Class No.
321103
North America Certification
UL listed, CSA certified
Degree of Protection
1,3R,4X,12,13
