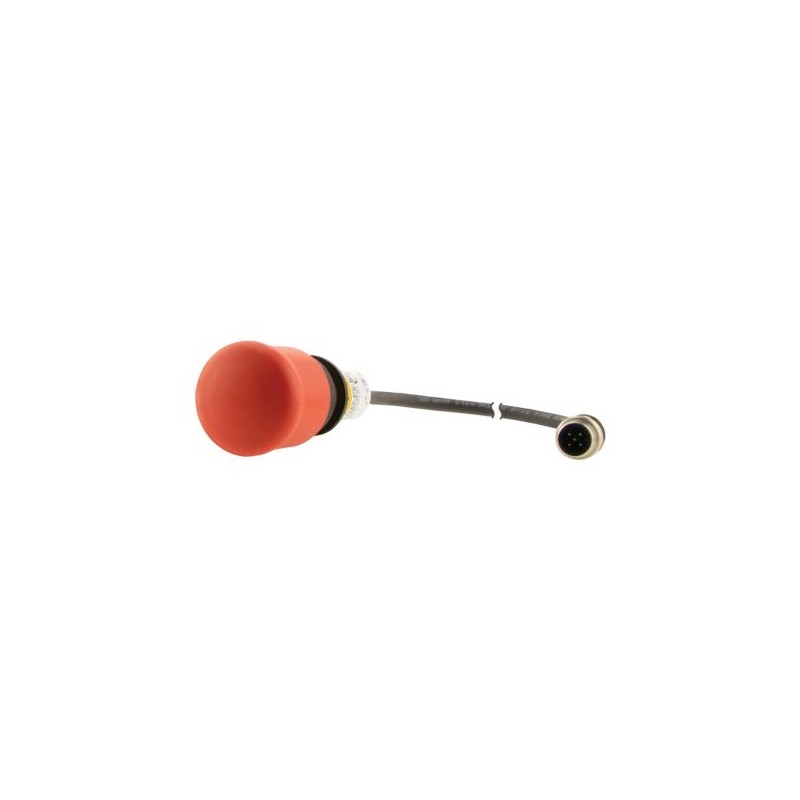

C22-PV-K02-P10 185184 Y7-185184 EATON ELECTRIC Emergency stop/emerg. switching off button, classic,mushroom,.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

C22-PV-K02-P10 185184 Y7-185184 EATON ELECTRIC Emergency stop/emerg. switching off button, classic,mushroom,..

C22-PV-K02-P10

185184

Y7-185184

EATON-MOELLER

Emergency stop/emerg. switching off button, classic,mushroom,38mm,pull-to-release function,2 N/C,cable (black) with m12a plug, 5p, 0.2 m

D'Arrêt d'urgence bouton-poussoir compact, 22 mm; D=38 mm; levier de traction; 2 NC; avec câble de 0,2 m et connecteur M12A

Bouton d'arrêt d'urgence/ARRET, Type « coup de poing », 38 mm, Déverrouillage par traction, 2 O, Câble (noir) avec connecteur M12A, 5 pôles, 0.2 m

Arrêt d’urgence/bouton-poussoir d’arrêt d’urgence, Gamme de produits : Solution compacte RMQ, Unité complète, Design : En forme de champignon, Diamètre : 38 mm, Éclairage : Non éclairé, Fonction de traction, Type de raccordement : Câble (noir) avec prise M12A, 5 pôles, Longueur du câble : 0,2 m, Description : Inviolable selon ISO 13850, EN 418, Couleur Tête champignon : Rouge, Couleur Base : jaune, Degré de protection : IP66, IP69K (avant), IP65 (à l’arrière), Raccordement à SmartWire-DT : non, Contacts N/C = Normalement fermé : 2 NC, Contacts Remarques : = fonction de sécurité, par ouverture positive selon IEC/EN 60947-5-1, Course de l’actionneur et force d’actionnement selon DIN EN 60947-5-1 , K.5.4.1 : mm 4,65, Course maximale : mm 5,7, Force minimale pour l’ouverture positive : N 30, Normes : IEC/EN 60947-5-5, VDE 0660

Plus de détails


Appareillage industriel basse tension > Bouton d'ARRÊT D'URGENCE complet

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $70.84
Prix unitaire: $70.84
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Bouton d'arrêt d'urgence/ARRET, Type « coup de poing », 38 mm, Déverrouillage par traction, 2 O, Câble (noir) avec connecteur M12A, 5 pôles, 0.2 m
Bouton d'arrêt d'urgence/ARRET, Gamme: Solution compacte RMQ, Appareil complet, Forme: Type « coup de poing », Diamètre: 38 mm, Eclairage: non lumineux, Déverrouillage par traction, Mode de raccordement: Câble (noir) avec connecteur M12A, 5 pôles, Longueur du câble: 0.2 m, Description: infraudables selon ISO 13850, EN 418, Couleur Poussoir: rouge, Couleur Socle de bouton: allumée en jaune, Degré de protection: IP66 IP69K (avant), IP65 (face arrière), Connexion à SmartWire-DT: non, Nombre de contacts O = contact à ouverture: 2 O, Nombre de contacts Remarque: = fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1, Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1 Course d'ouverture positive: mm 4.65, course maximale: mm 5.7, force minimale pour manœuvre positive d'ouverture: n E t 30, Conformité aux normes: IEC/EN 60947-5-5, VDE 0660

Gamme de livraison

Gamme
Solution compacte RMQ
Fonction de base
Boutons d'arrêt d'urgence
Design RMQ
Classique
Diamètre de perçage [⌀]
22.5 mm
Appareil individuel/Appareil complet
Appareil complet
Forme
Type « coup de poing »
Diamètre [⌀]
38 mm
Eclairage
non lumineux
Déverrouillage par traction
Mode de raccordement
Câble (noir) avec connecteur M12A, 5 pôles
Longueur du câble
0.2 m
Description
infraudables selon ISO 13850, EN 418
Couleur
Poussoir
rouge
Socle de bouton
allumée en jaune
Degré de protection
IP66, IP69 (avant)
IP65 (face arrière)
Connexion à SmartWire-DT
non
Nombre de contacts
O = contact à ouverture
2 O
Remarque
= fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1
Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1
Course d'ouverture positive [mm]
4.65
course maximale [mm]
5.7
force minimale pour manœuvre positive d'ouverture [n E t]
30
Manoeuvre possible d'ouverture (ZW)
oui

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947-5-5
VDE 0660
Certifications
CE, UL, CSA
Longévité mécanique [manœuvres]
> 1 x 106
Fréquence de commande [man./h]
≦ 300
Effort de commande
≦ 50 N
Couple de serrage connecteur
1 Nm
Couple de serrage bague filetée
2 Nm
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP66, IP69 (avant)
IP65 (face arrière)
Température ambianteAppareil nu
-30 - +70 °C
Température ambianteStockage
- 30 - + 80 °C
Position de montage
Quelconque
Tenue aux chocs d'une durée de 11 ms
> 30 g
Circuits électriques
Tension assignée de tenue aux chocs [Uimp]
800 V AC
Tension assignée d'isolement [Ui]
250 V
Catégorie de surtension/Degré de pollution
III/3
Fiabilité des contactssous 17 V CC/7 mA [HF]
Contact à ouverture : statistiquement, 1 défaillance sur 0,9 x 106Cycles de manœuvres
Dispositif de protection contre les courts-circuits, calibre max.Fusible [gG/gL]
4 A
Courant de court-circuit conditionnel [Iq]
1 kA
Pouvoir de coupure
Courant assigné d’emploi [Ie]AC-1524 V [Ie]
4 A
Courant assigné d’emploi [Ie]DC-1324 V [Ie]
3 A
Caractéristiques des câbles
Forme
M12A
Longueur du câble
0.2 m
Matériau
PUR
Diamètre [⌀]
4.7 mm

Vérification de la conception selon IEC/EN 61439

Température d’emploi min.
-30 °C
Température d’emploi max.
+70 °C

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Bouton d'ARRÊT D'URGENCE complet (EC002034)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Bouton poussoir d'Arrêt d'Urgence, complet (ecl@ss13-27-37-12-44 [ACN986016])
type de déverrouillage
déverrouillage par traction
nombre de contacts en tant que contacts à ouverture
2
nombre de contacts en tant que contacts à fermeture
0
indice de protection (IP)
IP66
degré de protection (NEMA)
4X, 13
mode de pose
encastré
avec éclairage
non
tension d'alimentation de la lampe
0 V
diamètre de trou
22.5 mm
type de raccordement du circuit auxiliaire
autre
diamètre du bouchon
45 mm

Homologations

Product Standards
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 No. 14-10 and No. 94-M91 and No. 94.2-07; CE marking
UL File No.
E340491
CSA File No.
165628
CSA Class No.
321103
North America Certification
UL listed, CSA certified
Degree of Protection
1,3R,4X,12,13

ETIM for 185184 Appareillage industriel basse tension (EC002034)
Caractéristique Valeur
Type de déverrouillage (EF001403) Déverrouillage par traction
Nombre de contacts en tant que contacts à ouverture (EF008255) 2
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Classe de protection (IP) (EF005474) IP66
Classe de protection (NEMA) (EF011959) 4X, 13
Type de montage (EF000003) Encastré
Avec éclairage (EF003829) Non
Tension d'alimentation de la lampe (EF006522) 0 V
Diamètre de trou (EF000079) 22.5 mm
Type de raccordement du circuit auxiliaire (EF006820) Autre
Diamètre du bouchon (EF001423) 45 mm
