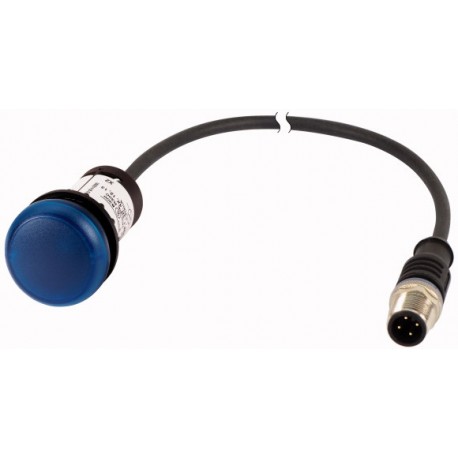

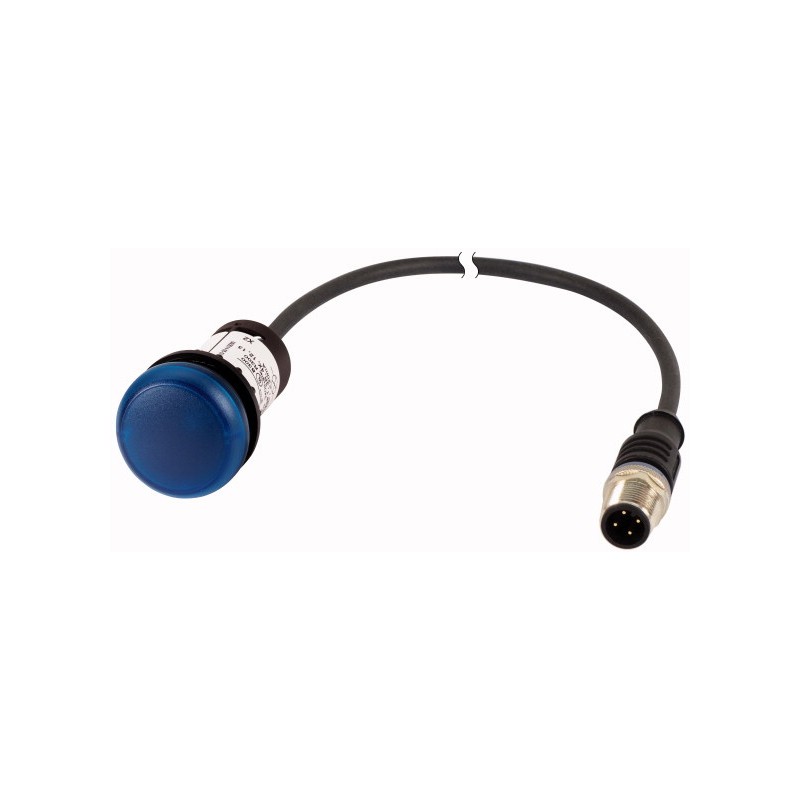

C22-L-B-24-P30 185124 EATON ELECTRIC Indicator light, classic, flat, blue, 24 V AC/DC, cable (black) with m8.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

C22-L-B-24-P30 185124 EATON ELECTRIC Indicator light, classic, flat, blue, 24 V AC/DC, cable (black) with m8..

C22-L-B-24-P30

185124

EATON-MOELLER

Indicator light, classic, flat, blue, 24 V AC/DC, cable (black) with m8 plug, 4 pole, 0.2 m

Voyant compact, 22 mm; Bleu; 24 V AC/DC, câble de 0,2 m et connecteur M8

Voyant lumineux, plat, Câble (noir) avec connecteur M8, tétrapolaire, 0.2 m, Verrine bleu, LED bleu, 24 V AC/DC

Voyant lumineux, Gamme de produits : Solution compacte RMQ, Unité complète, Design : Plat, Type de raccordement : Câble (noir) avec prise M8, 4 pôles, Longueur du câble : 0,2 m, Couleur Verre : Bleu, Couleur LED : Bleu, Tension nominale de fonctionnement LED : 24 V AC/DC, Degré de protection : IP66, IP67, IP69K (avant), IP65 (à l’arrière), Connexion à SmartWire-DT : non, Normes : IEC/EN 60947-5-1, VDE 0660

Plus de détails


Appareillage industriel basse tension > Avertisseur lumineux, appareil complet

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Voyant lumineux, plat, Câble (noir) avec connecteur M8, tétrapolaire, 0.2 m, Verrine bleu, LED bleu, 24 V AC/DC
Voyant lumineux, Gamme: Solution compacte RMQ, Appareil complet, Forme: plat, Mode de raccordement: Câble (noir) avec connecteur M8, tétrapolaire, Longueur du câble: 0.2 m, Couleur Verrine: bleu, Couleur LED: bleu, Tension assignée d'emploi LED: 24 V AC/DC, Degré de protection: IP66, IP67, IP69K (en face avant), IP65 (face arrière), Connexion à SmartWire-DT: non, Conformité aux normes: IEC/EN 60947-5-1, VDE 0660

Gamme de livraison

Gamme
Solution compacte RMQ
Fonction de base
Voyants lumineux
Appareil individuel/Appareil complet
Appareil complet
Forme
plat
Mode de raccordement
Câble (noir) avec connecteur M8, tétrapolaire
Longueur du câble
0.2 m
Couleur
Verrine
bleu
Verrine
1160SPC-91
LED
116C058
LED
bleu
Tension assignée d'emploi LED
24 V AC/DC
Degré de protection
IP66, IP67, IP69 (en face avant)
IP65 (face arrière)
Connexion à SmartWire-DT
non
Schéma
1160SWI-63

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947-5-1
VDE 0660
Certifications
CE, UL, CSA
Couple de serrage connecteur
0.6 Nm
Couple de serrage bague filetée
2 Nm
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP66, IP67, IP69 (en face avant)
IP65 (face arrière)
Température ambianteAppareil nu
-30 - +70 °C
Température ambianteStockage
- 30 - + 80 °C
Position de montage
Quelconque
Tenue aux chocs d'une durée de 11 ms
> 30 g
Circuits électriques
Tension assignée de tenue aux chocs [Uimp]
800 V AC
Tension assignée d'isolement [Ui]
30 V
Catégorie de surtension/Degré de pollution
III/3
Dispositif de protection contre les courts-circuits, calibre max.Fusible [gG/gL]
4 A
Courant de court-circuit conditionnel [Iq]
1 kA
Caractéristiques des câbles
Forme
M8
Longueur du câble
0.2 m
Matériau
PUR
Diamètre [⌀]
4.7 mm

Vérification de la conception selon IEC/EN 61439

Température d’emploi min.
-30 °C
Température d’emploi max.
+70 °C

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Avertisseur lumineux, appareil complet (EC000272)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Voyant complet ([email protected] [AKF041014])
nombre de voyants lumineux
1
couleur de la lentille
bleu
finition de la douille
LED
source lumineuse fournie
oui
tension de fonctionnement nominale Ue
24 - 24 V
type de tension
AC/DC
finition du raccordement électrique
autre
type de lentille
rond
finition de la lentille
plat
diamètre de trou
22.5 mm
largeur de l'ouverture
0 mm
hauteur de l'ouverture
0 mm
avec bague frontale
oui
matériau de la bague frontale
plastique
couleur de bague frontale
autre
indice de protection (IP)
autre
Degré de protection (NEMA)
autre

Homologations

Product Standards
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 No. 14-18 and No. 94.2-15; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
165628
CSA Class No.
321103
North America Certification
UL listed, CSA certified

Encombrements

1160DIM-139

ETIM for 185124 Appareillage industriel basse tension (EC000272)
Caractéristique Valeur
Nombre de voyants lumineux (EF001965) 1
Couleur de la lentille (EF000207) Blue
Finition de la douille (EF008229) LED
Avec source lumineuse (EF005905) true
Tension de fonctionnement nominale Ue (EF002418) 24 V
Type de tension (EF000187) AC/DC
Finition du raccordement électrique (EF003961)
Type de lentille (EF006253) Round
Finition de la lentille (EF008343) Flat
Diamètre de trou (EF000079) 22 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Avec bague frontale (EF006014) true
Matériau de la bague frontale (EF005972) Plastic
Couleur de bague frontale (EF002429)
Classe de protection (IP) (EF005474)
Classe de protection (NEMA) (EF011959)

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
C22-L-B-24-P30 185124 FR_185124.pdf 248 Kbytes C22-L-B-24-P30 185124 FR_185124.pdf
