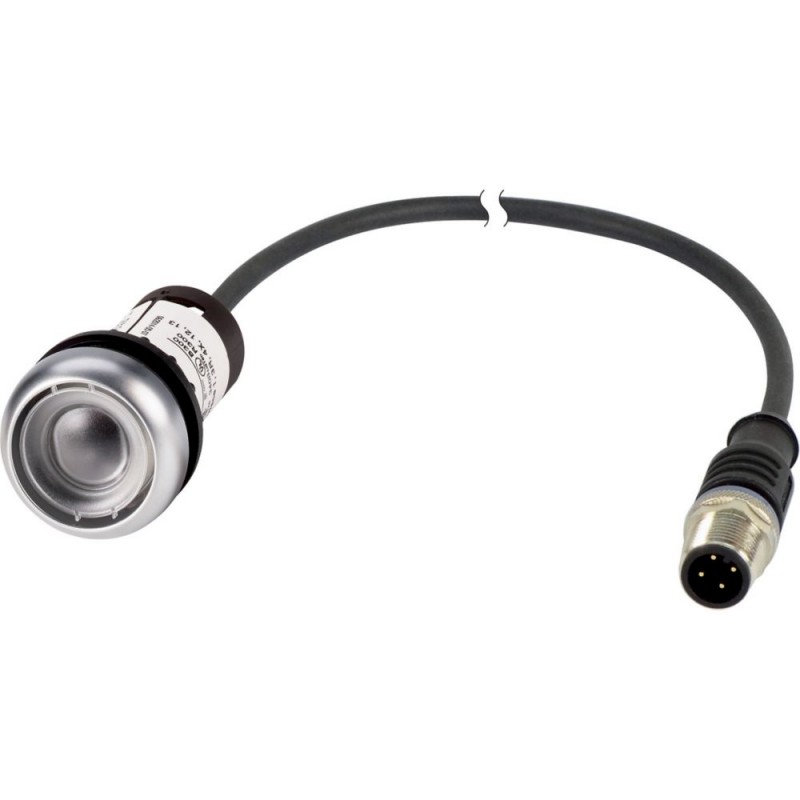

C22-D-X-K01-P30 185696 EATON ELECTRIC Pushbutton, classic, flat, tasted, 1 N/C, cable (black) with m8 plug, .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

C22-D-X-K01-P30 185696 EATON ELECTRIC Pushbutton, classic, flat, tasted, 1 N/C, cable (black) with m8 plug, ..

C22-D-X-K01-P30

185696

EATON-MOELLER

Pushbutton, classic, flat, tasted, 1 N/C, cable (black) with m8 plug, 4 pole, 0.2 m

Bouton-poussoir affleurant compact, 22 mm; Return; Pas de plaque; 1 NC; câble de 0,2 m et connecteur M8

Bouton-poussoir Plat, momentané, 1 NC, Câble (noir) avec connecteur M8, 4 pôles, de 0,2 m, Sans bouton de la plaque, Lunette en: titane

Bouton-poussoir, Solution compacte RMQ, Unité complète, Conception : Plat, momentané, Type de raccordement : Câble (noir) avec prise M8, 4 pôles, Longueur du câble : 0,2 m, Plaque de bouton : Sans plaque de bouton, Degré de protection : IP66, IP67, IP69K (avant), IP65 (à l’arrière), Lunette : titane, Connexion à SmartWire-DT : non, Contacts N/C = Normalement fermé : 1 NC, Contacts Remarques : = fonction de sécurité, par ouverture positive selon IEC/EN 60947-5-1, Course de l’actionneur et force d’actionnement selon DIN EN 60947-5-1, K.5.4.1 : mm 4,65, Course maximale : mm 5,7, Force minimale pour l’ouverture positive : N 15, Ouverture positive (ZW) : oui, Normes : IEC/EN 60947-5-1, VDE 0660

Plus de détails


Appareillage industriel basse tension > Bouton complet

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Pushbutton, classic, flat, tasted, 1 N/C, cable (black) with m8 plug, 4 pole, 0.2 m
Bouton-poussoir, Solution compacte RMQ, Appareil complet, Forme: plat, à rappel, Mode de raccordement: Câble (noir) avec connecteur M8, tétrapolaire, Longueur du câble: 0.2 m, étiquette: sans étiquette, Degré de protection: IP66, IP67, IP69K (en face avant), IP65 (face arrière), Collerette titane, Connexion à SmartWire-DT: non, Nombre de contacts O = contact à ouverture: 1 O, Nombre de contacts Remarque: = fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1, Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1 Course d'ouverture positive: mm 4.65, course maximale: mm 5.7, force minimale pour manœuvre positive d'ouverture: n E t 15, Manoeuvre possible d'ouverture (ZW): oui, Conformité aux normes: IEC/EN 60947-5-1, VDE 0660
[

Gamme de livraison

Gamme
Solution compacte RMQ
Fonction de base
Boutons-poussoirs
Appareil individuel/Appareil complet
Appareil complet
Forme
plat
à rappel
Mode de raccordement
Câble (noir) avec connecteur M8, tétrapolaire
Longueur du câble
0.2 m
Etiquette
étiquette
sans étiquette
Degré de protection
IP66, IP67, IP69 (en face avant)
IP65 (face arrière)
Collerette
Collerette titane
Connexion à SmartWire-DT
non
Nombre de contacts
O = contact à ouverture
1 O
Remarque
= fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1
Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1
Course d'ouverture positive [mm]
4.65
course maximale [mm]
5.7
force minimale pour manœuvre positive d'ouverture [n E t]
15
Schéma
Course d'actionnement
■ = Contact fermé
□ = Contact ouvert
Diagramme des contacts
Manoeuvre possible d'ouverture (ZW)
oui
,

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947-5-1
VDE 0660
Certifications
CE, UL, CSA
Longévité mécanique [manœuvres]
> 1 x 106
Fréquence de commande [man./h]
≦ 3600
Effort de commande
≦ 5 N
Couple de serrage connecteur
0.6 Nm
Couple de serrage bague filetée
2 Nm
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP66, IP67, IP69 (en face avant)
IP65 (face arrière)
Température ambianteAppareil nu
-30 - +70 °C
Température ambianteStockage
- 30 - + 80 °C
Position de montage
Quelconque
Tenue aux chocs d'une durée de 11 ms
> 30 g
Circuits électriques
Tension assignée de tenue aux chocs [Uimp]
800 V AC
Tension assignée d'isolement [Ui]
30 V
Catégorie de surtension/Degré de pollution
III/3
Fiabilité des contactssous 17 V CC/7 mA [HF]
Contact à ouverture : statistiquement, 1 défaillance sur 0,9 x 106Cycles de manœuvres
Dispositif de protection contre les courts-circuits, calibre max.Fusible [gG/gL]
4 A
Courant de court-circuit conditionnel [Iq]
1 kA
Pouvoir de coupure
Courant assigné d’emploi [Ie]AC-1524 V [Ie]
4 A
Courant assigné d’emploi [Ie]DC-1324 V [Ie]
3 A
Caractéristiques des câblesForme
M8
Caractéristiques des câblesLongueur du câble
0.2 m
Caractéristiques des câblesMatériau
PUR
Caractéristiques des câblesDiamètre [{unicode_image code_point="2300"}]
4.7 mm
,

Vérification de la conception selon IEC/EN 61439

Température d’emploi min.
-30 °C
Température d’emploi max.
+70 °C
,

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Bouton complet (EC001028)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Bouton-poussoir, unité complet ([email protected] [AKF046014])
nombre de postes de commande
1
type de bouton
plat
couleur du bouton
sans plaque de touches
type de lentille
rond
diamètre de trou
22 mm
largeur de l'ouverture
0 mm
hauteur de l'ouverture
0 mm
adapté à l'éclairage
non
fonction de commutation encliquetable
non
à rappel
oui
tension d'alimentation de la lampe
0 V
nombre de contacts en tant que contacts à fermeture
0
nombre de contacts en tant que contacts à ouverture
1
nombre de contacts en tant qu'inverseurs
0
finition du raccordement électrique
autre
avec bague frontale
oui
matériau de la bague frontale
plastique
couleur de bague frontale
gris
indice de protection (IP)
autre
Degré de protection (NEMA)
autre
,

Encombrements

]

ETIM for 185696 Appareillage industriel basse tension (EC001028)
Caractéristique Valeur
Nombre de postes de commande (EF001372) 1
Type de bouton (EF001546) Plat
Couleur du bouton (EF000190) Sans plaque de touches
Transparent (EF006243) Non
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Adapté à l'éclairage (EF001142) Non
Fonction de commutation encliquetable (EF007447) Non
À rappel (EF001407) Oui
Tension d'alimentation de la lampe (EF006522) 0 V
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant que contacts à ouverture (EF008255) 1
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Titan
Classe de protection (IP) (EF005474) IP67/IP69K
Classe de protection (NEMA) (EF011959) 12
