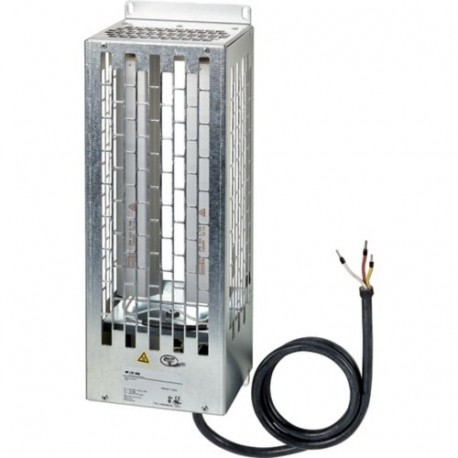

DX-BR100-0K8 171907 Y7-171907 EATON ELECTRIC Résistance de freinage, IP20, 100 Ω, 0.8 kW, Utilisation avec: .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DX-BR100-0K8 171907 Y7-171907 EATON ELECTRIC Résistance de freinage, IP20, 100 Ω, 0.8 kW, Utilisation avec: ..

DX-BR100-0K8

171907

Y7-171907

EATON-MOELLER

Résistance de freinage, IP20, 100 Ω, 0.8 kW, Utilisation avec: DA1, DL1, DG1, SVX, SPX

DX-BR100-0K8

Eaton DX Braking resistance, IP20, 100 Ω, 0.8 kW, For use with: DA1, DL1, DG1, SVX, SPX

Résistance au freinage, Description : Résistance enroulée en composé d’enrobage en céramique à l’intérieur d’un boîtier en aluminium, combinée, Installée dans un boîtier conçu pour éviter tout contact accidentel et doté d’un interrupteur de surveillance de la température et d’un câble de connexion de 1 mètre, À utiliser avec : DA1, DL1, DG1, SVX, SPX, Indice de freinage continu : PDB= 0,8 kW

Plus de détails


Appareillage industriel basse tension > Accessoires pour convertisseur de fréquence

Convertisseurs de fréquence Power XL

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton DX Braking resistor
Catalog Number
171907
Model Code
DX-BR100-0K8
EAN
4015081684076
Product Length/Depth
125 mm
Product Height
450 mm
Product Width
140 mm
Product Weight
4 kg
Certifications
UL
UL Category Control No.: NMTR2, NMTR8
UL report applies to both US and Canada
UL File No.: E300273
Certified by UL for use in Canada
UL508
C22.2
Catalog Notes
Installed in a housing designed to prevent accidental contact and featuring a temperature monitoring switch and a 1-meter connection cable

Spécifications du produit

Used with
DA1
DC1
DG1
DM1
Accessories
Braking resistances
Product Category
Accessories
Type
Wire wound resistor in ceramic potting compound inside aluminum case, combined
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Accessory/spare part type
Breaking resistance
Braking resistance
100 Ω
Continuous braking rating
0.8 kW
Degree of protection
IP00
IP20
Voltage rating - max
600 V
Suitable for
Branch circuits, (UL/CSA)

ETIM for 171907 Appareillage industriel basse tension (EC002025)
Caractéristique Valeur
Type d'accessoire (EF000215) Résistance de freinage
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non
