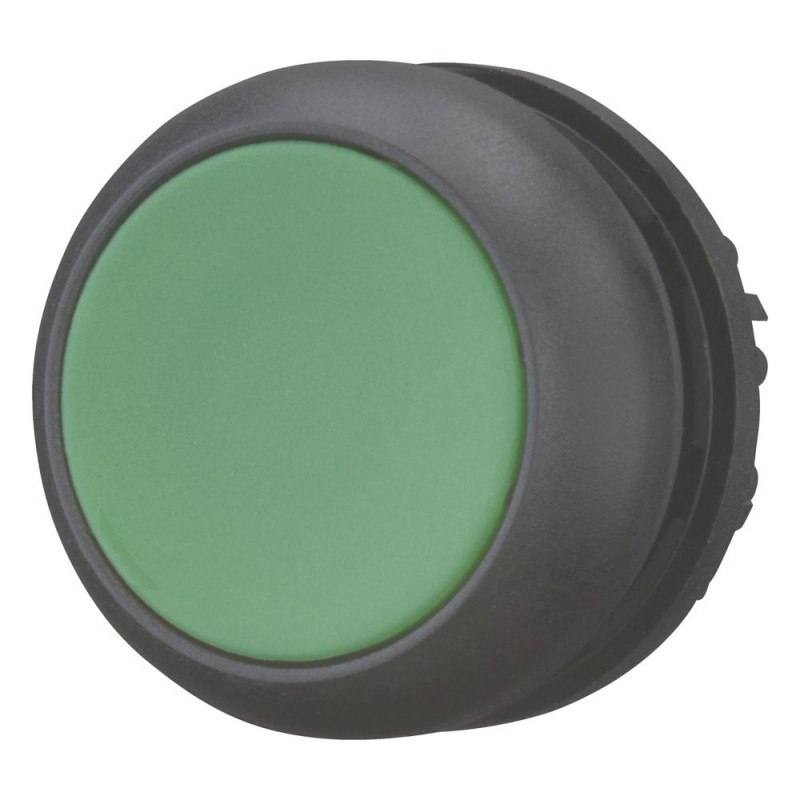

M22S-D-G 216597 Y7-216597 EATON ELECTRIC Bouton-poussoir, plat, vert, à rappel Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22S-D-G 216597 Y7-216597 EATON ELECTRIC Bouton-poussoir, plat, vert, à rappel

M22S-D-G

216597

Y7-216597

EATON-MOELLER

10

Bouton-poussoir, plat, vert, à rappel

Niveau du bouton-poussoir; 22 mm; Retour; Vert; Anneau noir

Eaton Moeller® series M22 Pushbutton, RMQ-Titan, Flat, momentary, green, Blank, Bezel: black

Bouton-poussoir, Gamme de produits : RMQ-Titan, Unité unique, Design : Plat, momentané, Plaque de boutonnage : vert, Plaque de bouton vierge, Degré de protection : IP66, IP67, IP69K, Lunette : noir, Connexion à SmartWire-DT : oui, avec connexions SWD-RMQ, Dimensions de la face : 22 x 22, Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Tête de bouton

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $64.05
Prix unitaire: $6.41
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Bouton-poussoir M22 Moeller® series Eaton
Numéro de catalogue
216597
Code de modèle
M22S-D-G
EAN
4015082165970
Longueur du produit
30 mm
Hauteur du produit
30 mm
Largeur du produit
30 mm
Poids du produit
0.009 kg
Certifications
CSA
CE
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
UL
UL 508
UL File No.: E29184
UL Category Control No.: NKCR
VDE 0660
IEC/EN 60947-5
IEC/EN 60947
CSA File No.: 012528
CSA-C22.2 No. 14-05
DNV
GL
LR

Features & Functions

Couleur de la collerette
Noir
Matériau de la collerette
Plastique
Forme
Plat
Classique
Équipé de :
bague frontale
Inscription
Vide

General

Degré de protection
IP66
NEMA 3R
IP67
NEMA 13
NEMA 4X
IP69K
NEMA 12
Degré de protection (face avant)
NEMA 4X
IP67/IP69K
Longévité mécanique
5.000.000 manœuvres
Diamètre d'ouverture
22.5 mm
Fréquence de fonctionnement
3600 manœuvres/h
Catégorie de produit
RMQ-Titan
Taille
Dimensions avant : 22 x 22 mm
Type
Actionneur à bouton-poussoir

Ambient conditions, mechanical

Position de montage
Selon besoin
Résistance aux chocs
30 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms
Mécanique, selon IEC/EN 60068-2-27

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Température ambiante de stockage - min.
40 °C
Température ambiante de stockage - max.
80 °C
Résistance climatique
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78

Communication

Connexion au module SmartWire-DT
Oui
Avec interfaces SWD-RMQ

Actuator

Force de manœuvre
5 N
Couleur d'actionneur
Vert
Fonction de l’actionneur
Fonction touche
à rappel

Contacts

Force de manœuvre positive d'ouverture min.
0 N

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 216597 Appareillage industriel basse tension (EC000221)
Caractéristique Valeur
Couleur du bouton (EF000190) Vert
Nombre de postes de commande (EF001372) 1
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Type de bouton (EF001546) Plat
Adapté à l'éclairage (EF001142) Non
Avec couvercle de protection (EF005500) Non
Étiqueté (EF001537) Non
Fonction de commutation encliquetable (EF007447) Non
À rappel (EF001407) Oui
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Noir
Classe de protection (IP), face avant (EF003118) IP67/IP69K
Type de protection NEMA, frontale (EF011961) 4X

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-D-G Y7-216597 216597 EN_289241.pdf 3 Mbytes M22S-D-G Y7-216597 216597 EN_289241.pdf
