Agrandir l'image

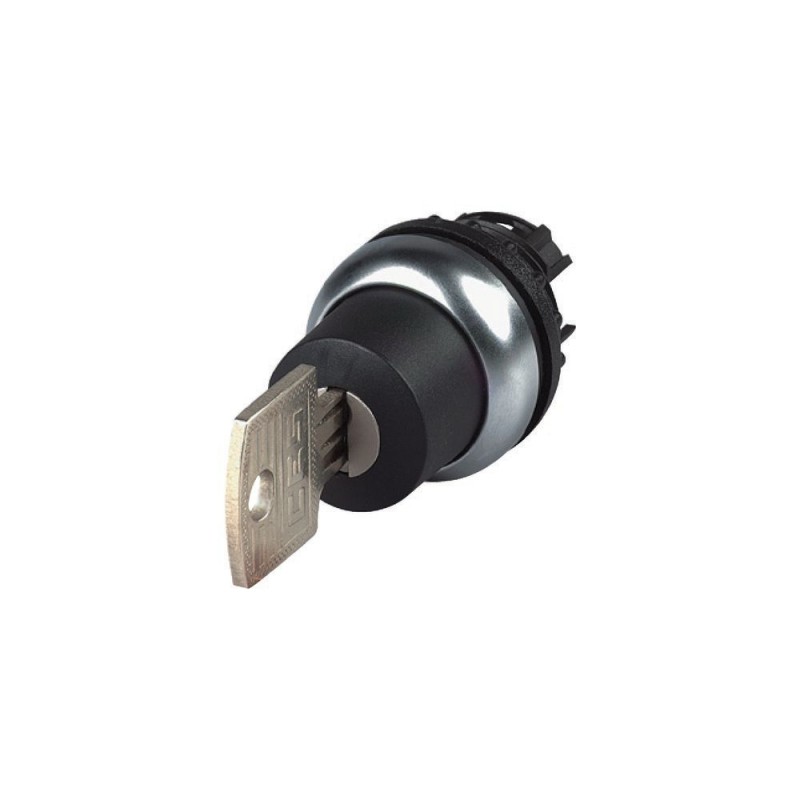

M22-WS3-SA(*)-* 216898 Y7-216898 EATON ELECTRIC Bouton à clé, 3 positions, à rappel version selon indication
M22-WS3-SA(*)-*
216898
Y7-216898
EATON-MOELLER
Bouton à clé, 3 positions, à rappel version selon indication
Sélecteur de clés; Retour; 3 postes; Pour le système de clés; Anneau en titane
Bouton à clé, à rappel, 3 positions 0, Collerette titane, pour des installations avec serrures à combinaisons multiples
Actionneur à clé, Gamme de produits : RMQ-Titan, Unité unique, Design : à clé, momentané, Convient aux systèmes de clés passe-partout, 3 positions, Degré de protection : IP66, Lunette : titane, Connexion à SmartWire-DT : oui, avec connexions SWD-RMQ, Dimensions de la face : 29,7, avec deux clés, Normes : IEC/EN 60947, VDE 0660, Degré de protection : IP66
Appareillage industriel basse tension > Tête de sélecteur
Moyens de contrôle et de signalisation
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Bouton à clé, à rappel, 3 positions 0, Collerette titane, pour des installations avec serrures à combinaisons multiples
Bouton à clé, Gamme: RMQ-Titan, Appareil individuel, Forme: Dispositif de commande par clé, à rappel, pour des installations avec serrures à combinaisons multiples, 3 positions, Degré de protection: IP66, Collerette titane, Connexion à SmartWire-DT: oui, avec raccords SWD-RMQ, Dimensions frontales: 29,7, Avec 2 clés, Conformité aux normes: IEC/EN 60947, VDE 0660, Degré de protection: IP66
Gamme de livraison
Gamme
RMQ-Titan
Fonction de base
Boutons à clé
Design RMQ
Classique
Diamètre de perçage [⌀]
22.5 mm
Appareil individuel/Appareil complet
Appareil individuel
Forme
Dispositif de commande par clé
à rappel
Fonction : [
= à rappel]
= à rappel]40°
40°
40°pour des installations avec serrures à combinaisons multiples
3 positions
Retrait de la clé en position
0
Degré de protection
IP66
Collerette
Collerette titane
Connexion à SmartWire-DT
oui
avec raccords SWD-RMQ
avec raccords SWD-RMQ
Information sur les éléments compris dans la fourniture
Avec 2 clés
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947
VDE 0660
VDE 0660
Longévité mécanique [manœuvres]
> 0.1 x 106
Fréquence de commande [man./h]
≦ 100
Couple de commande
≦ 0.5 Nm
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP66
Température ambianteAppareil nu
-25 - +70 °C
Position de montage
Quelconque
Tenue aux chocs
30
Durée de choc 11 ms
Semi-sinusoïdal
selon IEC 60068-2-27 g
Durée de choc 11 ms
Semi-sinusoïdal
selon IEC 60068-2-27 g
Agréments pour l'équipement des navires
DNV
GL
LR
GL
LR
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Tête de sélecteur (EC000222)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Tête pour sélecteur (ecl@ss13-27-37-12-13 [AKF031019])
nombre de positions de commutation
3
finition de l'élément d'actionnement
clé
adapté à l'éclairage
non
couleur de l'élément d'actionnement
noir
couleur de la calotte du voyant lumineux
autre
type de lentille
rond
diamètre de trou
22.5 mm
largeur de l'ouverture
0 mm
hauteur de l'ouverture
0 mm
fonction de commutation encliquetable
non
à rappel
oui
avec bague frontale
oui
matériau de la bague frontale
plastique
couleur de bague frontale
titane
indice de protection (IP), face avant
IP66
degré de protection (NEMA)
4X, 13
Homologations
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13
| Caractéristique | Valeur |
|---|---|
| Nombre de positions de commutation (EF000231) | 3 |
| Finition de l'élément d'actionnement (EF006976) | Clé |
| Adapté à l'éclairage (EF001142) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Couleur de la calotte du voyant lumineux (EF007165) | Autre |
| Type de lentille (EF006253) | Rond |
| Diamètre de trou (EF000079) | 22.5 mm |
| Largeur de l'ouverture (EF004565) | 0 mm |
| Hauteur de l'ouverture (EF004778) | 0 mm |
| Fonction de commutation encliquetable (EF007447) | Non |
| À rappel (EF001407) | Oui |
| Avec bague frontale (EF006014) | Oui |
| Matériau de la bague frontale (EF005972) | Plastique |
| Couleur de bague frontale (EF002429) | Titan |
| Classe de protection (IP), face avant (EF003118) | IP66 |
| Classe de protection (NEMA) (EF011959) | 4X, 13 |
