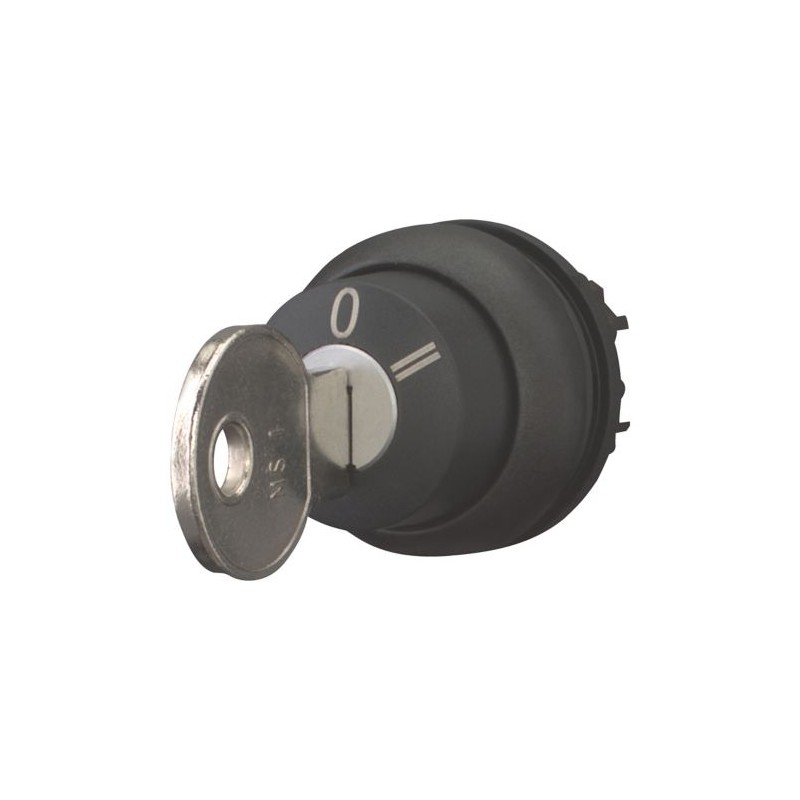

M22S-WS3 216895 Y7-216895 EATON ELECTRIC Bouton à clé, 3 positions, à rappel Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

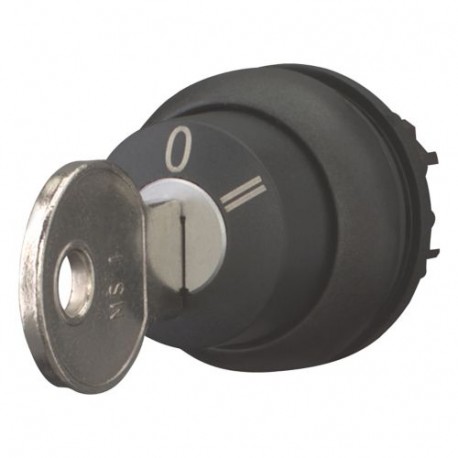

M22S-WS3 216895 Y7-216895 EATON ELECTRIC Bouton à clé, 3 positions, à rappel

M22S-WS3

216895

Y7-216895

EATON-MOELLER

Bouton à clé, 3 positions, à rappel

M22S-WS3

Eaton Moeller® series M22 Key-operated actuator, momentary, 3 positions, Key withdrawable: 0, Bezel: black

Actionneur à clé, Gamme de produits : RMQ-Titan, Unité unique, Design : à clé, momentané, Ne convient pas aux systèmes de clés passe-partout, 3 positions, Degré de protection : IP66, Lunette : noir, Connexion à SmartWire-DT : oui, avec connexions SWD-RMQ, Dimensions avant : 29,7, Mode d’emploi : Fonction de maintien en place/ressort de rappel, peut être changé avec les pièces de codage M22-XC-Y, Retrait de clé convertible avec adaptateurs de codage M22-XC-..., avec pont à piston pour le contact central, Avec 1 clé, Normes : IEC/EN 60947, VDE 0660, Degré de protection : IP66

Plus de détails


Appareillage industriel basse tension > Tête de sélecteur

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $45.27
Prix unitaire: $45.27
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Bouton actionneur à clé M22 Moeller® series Eaton
Numéro de catalogue
216895
Code de modèle
M22S-WS3
EAN
4015082168957
Longueur du produit
70 mm
Hauteur du produit
30 mm
Largeur du produit
30 mm
Poids du produit
0.034 kg
Conformité
Marquage CE
Bureau Veritas
GoST-R
Certifications
Certifié CSA
Marqué CCC
Certifié Lloyd's Register
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
IEC/EN 60947
UL
UL File No.: E29184
VDE 0660
CE
UL Category Control No.: NKCR
CSA File No.: 012528
CSA-C22.2 No. 14-05
IEC/EN 60947-5
UL 508
DNV
GL
LR

Features & Functions

Couleur de la collerette
Noir
Matériau de la collerette
Plastique
Forme
commande à clé
Classique
Équipé de :
bague frontale
Pièce de codage pour le contact intermédiaire
Fonctions
fonction rappel/accrochage, peut être modifié avec les pièces de codage M22-XC-Y
Code clé
MS1

General

Accessoires
1 clé incluse dans l'équipement fourni.
Degré de protection
NEMA 4X, 13
Degré de protection (face avant)
IP66
Longévité mécanique
100.000 manœuvres
Diamètre d'ouverture
22.5 mm
Fréquence de fonctionnement
100 opérations/h
Couple de commande
0.5 Nm
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
RMQ-Titan
Taille
Diamètre avant : 29,7 mm
Angle de rotation
40 °
Type
Bouton à clé

Ambient conditions, mechanical

Position de montage
Selon besoin
Résistance aux chocs
Mécanique, selon IEC/EN 60068-2-27
30 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Résistance climatique
Chaleur humide, constant, selon IEC 60068-2-78
Chaleur humide, cyclique, selon IEC 60068-2-30

Communication

Connexion au module SmartWire-DT
Avec interfaces SWD-RMQ
Oui

Actuator

Couleur d'actionneur
Noir
Fonction de l’actionneur
À rappel, retour de la gauche/droite, clé amovible au centre
Fonction touche
Clé amovible en position 0
Momentané
Type d’actionneur
Clavette
Nombre de positions de commutation
3

Contacts

Force de manœuvre positive d'ouverture min.
0 N

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Se renseigner SVP
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Ne s'applique pas, puisque l'appareillage entier doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 216895 Appareillage industriel basse tension (EC000222)
Caractéristique Valeur
Nombre de positions de commutation (EF000231) 3
Finition de l'élément d'actionnement (EF006976) Clé
Adapté à l'éclairage (EF001142) Non
Couleur de l'élément d'actionnement (EF007167) Noir
Couleur de la calotte du voyant lumineux (EF007165) Autre
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Fonction de commutation encliquetable (EF007447) Non
À rappel (EF001407) Oui
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Noir
Classe de protection (IP), face avant (EF003118) IP66
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WS3 Y7-216895 216895 EN_289241.pdf 3 Mbytes M22S-WS3 Y7-216895 216895 EN_289241.pdf
