> EATON - MOELLER>Moyens de contrôle et de signalisation >M22-WRS*-MS*-* 262521 Y7-262521 ELECTRIC Bouton à clé, 2 positions, à accrochage, version selon indica..
Produit précédent Produit suivant

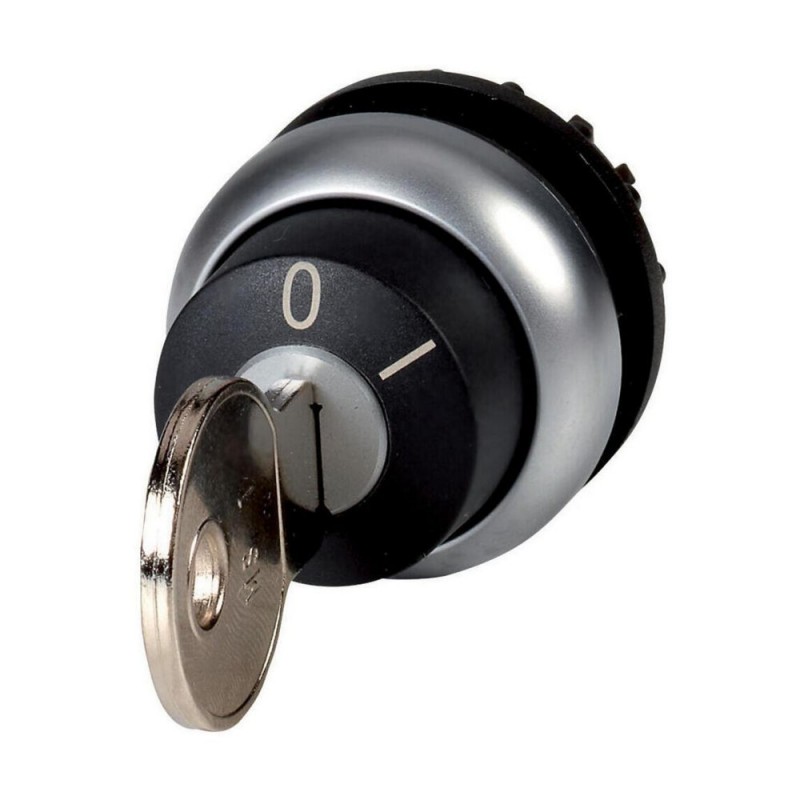

M22-WRS*-MS*-* 262521 Y7-262521 EATON ELECTRIC Bouton à clé, 2 positions, à accrochage, version selon indica.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-WRS*-MS*-* 262521 Y7-262521 EATON ELECTRIC Bouton à clé, 2 positions, à accrochage, version selon indica..

M22-WRS*-MS*-*

262521

Y7-262521

EATON-MOELLER

Bouton à clé, 2 positions, à accrochage, version selon indication

Sélecteur de clés; Personnalisable; 2 postes; Clé sélectionnable; Anneau en titane

Eaton Moeller® series M22 Key-operated actuator, maintained, Select from 2 or 3 positions, MS1–MS20: Key withdrawable: Selectable, Bezel: titanium

Actionneur à clé, Gamme de produits : RMQ-Titan, Unité unique, Design : à clé, sélectionnable, Ne convient pas aux systèmes de clés maîtresses, sélectionnable, Mécanisme de verrouillage : sélectionnable, sélectionnable, possibilité individuelle d’inscription, degré de protection : IP66, Lunette : titane, Raccordement à SmartWire-DT : oui, avec connexions SWD-RMQ, Dimensions avant : 29,7, Mode d’emploi : Fonction de maintien en place/ressort de rappel, peut être remplacé avec les pièces de codage M22-XC-Y, Retrait de clé convertible avec adaptateurs de codage M22-XC-..., Avec 1 touche, Notes sur l’inscription personnalisée → Fiche technique, informations supplémentaires sur le produit (liens), Normes : IEC/EN 60947, VDE 0660 , Degré de protection : IP66

Plus de détails


Appareillage industriel basse tension > Tête de sélecteur

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Key-operated actuator
Catalog Number
262521
Model Code
M22-WRS*-MS*-*
Product Length/Depth
70 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.031 kg
Certifications
IEC/EN 60947
UL File No.: E29184
CSA-C22.2 No. 94-91
CSA
UL Category Control No.: NKCR
UL 508
VDE 0660
UL
CE
CSA-C22.2 No. 14-05
CSA Class No.: 3211-03
IEC/EN 60947-5
CSA File No.: 012528
DNV
GL
LR

Features & Functions

Bezel color
Titanium
Bezel material
Plastic
Design
Key operated
Classical
Fitted with:
Front ring
Functions
Stay-put/spring-return function, can be changed with coding parts M22-XC-Y
Key code
Selectable
Locking facility
Configurable

General

Accessories
1 key included with supplied equipment.
Degree of protection
NEMA 4X, 13
Degree of protection (front side)
IP66
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
100 Operations/h
Size
Front diameter: 29.7 mm
Type
Key-operated button
Type
Key-operated button

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Communication

Connection to SmartWire-DT
Yes
With SWD-RMQ connections

Actuator

Actuator color
Black
Actuator function
Switching function latching
Maintained
Key withdrawable in selectable position
Actuator type
Key
Number of switch positions
2
3

Contacts

Force for positive opening - min
0 N

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 262521 Appareillage industriel basse tension (EC000222)
Caractéristique Valeur
Nombre de positions de commutation (EF000231) 2
Finition de l'élément d'actionnement (EF006976) Clé
Adapté à l'éclairage (EF001142) Non
Couleur de l'élément d'actionnement (EF007167) Noir
Couleur de la calotte du voyant lumineux (EF007165) Autre
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Fonction de commutation encliquetable (EF007447) Oui
À rappel (EF001407) Non
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Titan
Classe de protection (IP), face avant (EF003118) IP66
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WRS*-MS*-* Y7-262521 262521 EN_289241.pdf 3 Mbytes M22-WRS*-MS*-* Y7-262521 262521 EN_289241.pdf
