> >>NZM2-XKA 271457 ELECTRIC Borne à tunnel, 3p, 1 page, taille 2
Produit précédent Produit suivant

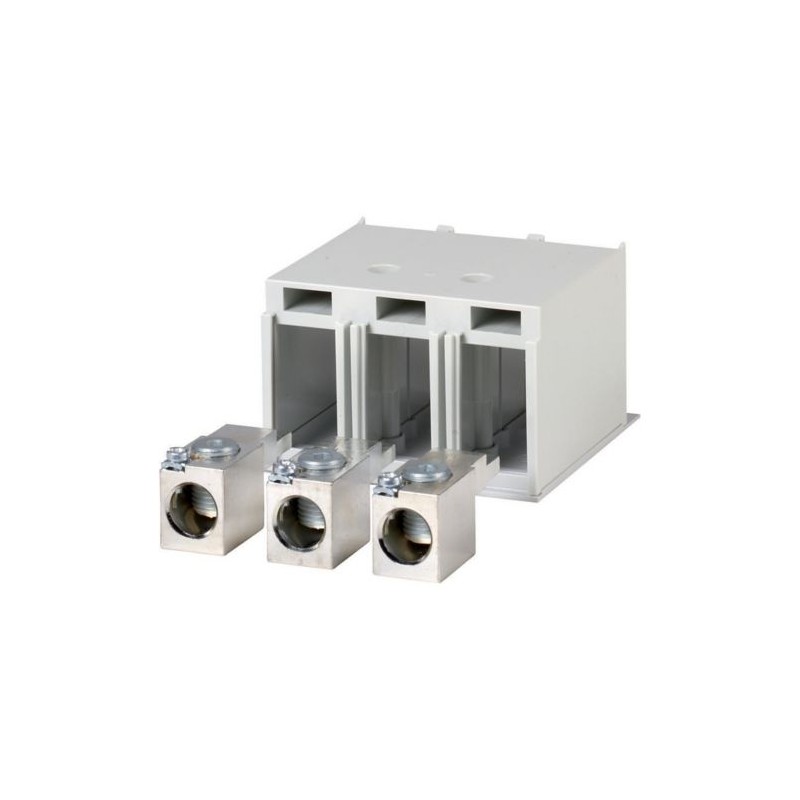

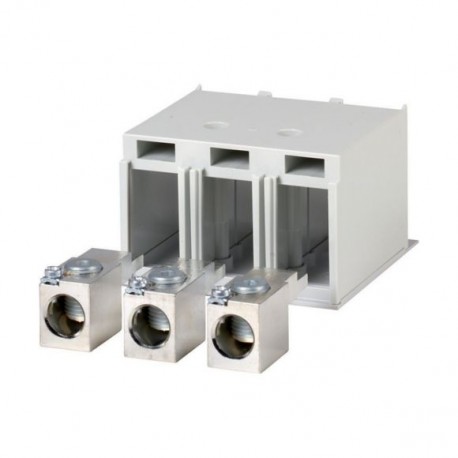

NZM2-XKA 271457 EATON ELECTRIC Borne à tunnel, 3p, 1 page, taille 2 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XKA 271457 EATON ELECTRIC Borne à tunnel, 3p, 1 page, taille 2

NZM2-XKA

271457

EATON-MOELLER

Borne à tunnel, 3p, 1 page, taille 2

Plus de détails


Appareillage industriel basse tension > Kit de câblage pour disjoncteur

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $112.94
Prix unitaire: $112.94

Quantité Prix
1+$112.94
2+$100.59
3+$95.56
4+$92.72
5+$91.16
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Borne à tunnel, 3p, 1 page, taille 2
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : la référence contient des éléments pour raccordement par le haut ou par le bas d'appareils 3 et 4 pôles. En standard avec connexion pour ligne de commande pour câbles Cu 1x0.75-2.5 mm² (18-14 AWG) ou 2x0.75-1.5 mm² (18-16 AWG). Montage à l'extérieur du coffret du disjoncteur. pour les conducteurs souples et extra-souples, utiliser des embouts. Pour la section max. indiquée, choisir uniquement des conducteurs multibrin, sans embouts. Montage obligatoire du capot de protection NZM2(-4)-XKSA (fourni). Utilisation pour : NZM2, PN2, N(S)2

Gamme de livraison

Gamme
Equipements complémentaires
norme / homologation
UL/CSA, IEC
Nombre de pôles
tripolaire
Nombre de conducteurs
tripolaire
Taille
NZM2
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Bornes à tunnel
Bemessungsstrom [In]
Cu 300, Al 250 A
Utilisation avec
NZM2, PN2, N(S)2
Sections raccordables
Type de conducteurCâbles Cu/Al
Câble Cu
Câble Al
Sections raccordablesConducteurs multibrin
1 x 25 - 185
selon le fabricant, section raccordable jusqu'à 240 mm2 mm2
AWG/kcmil
1 x 6 - 350 mm2
Remarques

La référence contient des éléments destinés à un raccordement par le haut ou le bas de disjoncteurs tri ou tétrapolaires.

Equipement standard : connexion pour câbles de commande avec conducteur Cu 1 x 0.75 - 2.5 mm2(18 - 14 AWG) ou 2 x 0.75 - 1.5 mm2(18 - 16 AWG).

Montage à l'extérieur du coffret

Pour les conducteurs souples et extra-souples, utiliser des embouts. Pour la section max. indiquée, choisir uniquement des conducteurs multibrin, sans embouts.

Capot de protection NZM2(‐4)‐XKSA obligatoire (fourni).

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Kit de câblage pour disjoncteur (EC002050)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Elément de câblage pour disjoncteur (ecl@ss13-27-37-04-24 [ACN957016])
adapté au nombre de pôles
3
modèle
autre

Homologations

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E31593
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1432-01
North America Certification
UL listed, CSA certified
Suitable for
Refer to main component information
