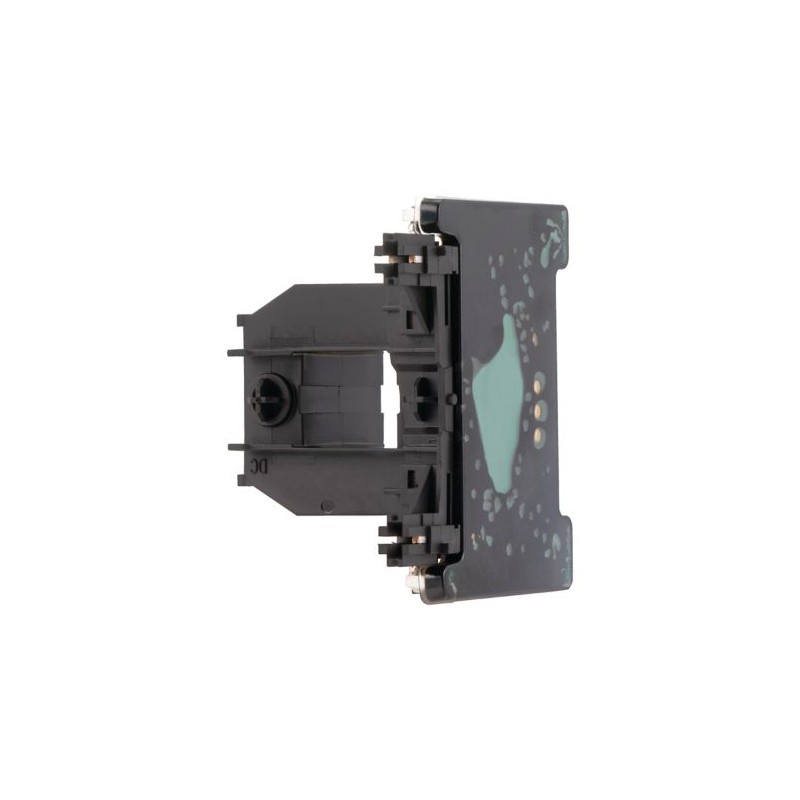

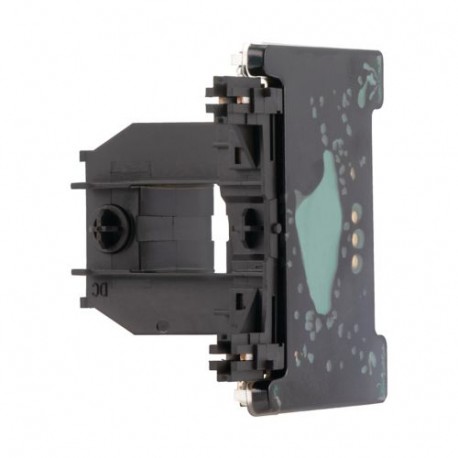

DILM32-XSP(RDC24) 281155 Y7-281155 EATON ELECTRIC Bobine de rechange DC pour DILM17-32 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILM32-XSP(RDC24) 281155 Y7-281155 EATON ELECTRIC Bobine de rechange DC pour DILM17-32

DILM32-XSP(RDC24)

281155

Y7-281155

EATON-MOELLER

Bobine de rechange DC pour DILM17-32

DILM32-XSP (RDC24)

Eaton Moeller® series DILM Replacement coil, Tool-less plug connection, RDC 24: 24 - 27 V DC, DC, For use with: DILM17, DILM25, DILM32, DILM38, DILMP32 - DILMP45

Bobine de rechange, Technique de raccordement : Connexion enfichable sans outil, Tension d’actionnement : RDC 24 : 24 - 27 V DC, Tension AC/DC : DC, Pour utilisation avec : DILM17, DILM25, DILM32, DILM38, DILMP32 - DILMP45, DILM17 - DILM38

Plus de détails


Appareillage industriel basse tension > Bobine de contacteur

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $87.56
Prix unitaire: $87.56
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller® series DILM bobine de rechange
Numéro de catalogue
281155
Code de modèle
DILM32-XSP(RDC24)
EAN
4015082811556
Longueur du produit
66 mm
Hauteur du produit
55 mm
Largeur du produit
46 mm
Poids du produit
0.156 kg
Certifications
CSA Class No.: 2411-03, 3211-04
UL 508
UL File No.: E29096
CE
IEC/EN 60947-4-1
UL Category Control No.: NLDX
CSA-C22.2 No. 14-05
CSA
CSA File No.: 012528
UL

General

Accessoires
Bobines individuelles
Catégorie de produit
Équipements complémentaires
Type de tension
DC

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
60 °C

Magnet system

Tension nominale d'alimentation de commande (Us) en AC, 50 Hz - min.
0 V
Tension nominale d'alimentation de commande (Us) en AC, 50 Hz - max.
0 V
Tension nominale d'alimentation de commande (Us) en AC, 60 Hz - min.
0 V
Tension nominale d'alimentation de commande (Us) en AC, 60 Hz - max.
0 V
Tension nominale d'alimentation de commande (Us) en DC - min.
24 V
Tension nominale d'alimentation de commande (Us) en DC - max.
27 V

Design verification

10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Sous la responsabilité du tableautier.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications concernant l’appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications concernant l’appareillage doivent être respectées.
10.13 Fonctionnement mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d’instructions (IL) soient respectées.

ETIM for 281155 Appareillage industriel basse tension (EC001043)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 0 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 0 V
Tension d'alimentation de courant nominal CC (EF003980) 24 V
Type de tension d'actionnement (EF008242) CC

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM32-XSP(RDC24) Y7-281155 281155 ES_281130.pdf 1 Mbytes DILM32-XSP(RDC24) Y7-281155 281155 ES_281130.pdf
