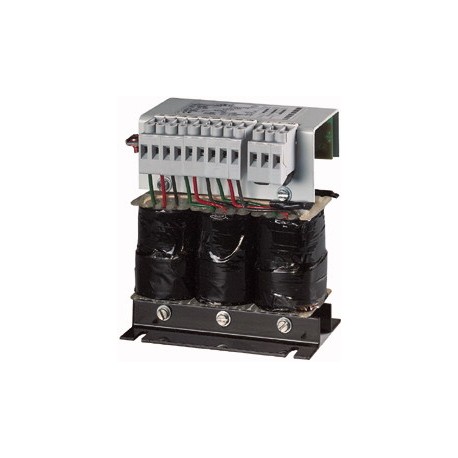

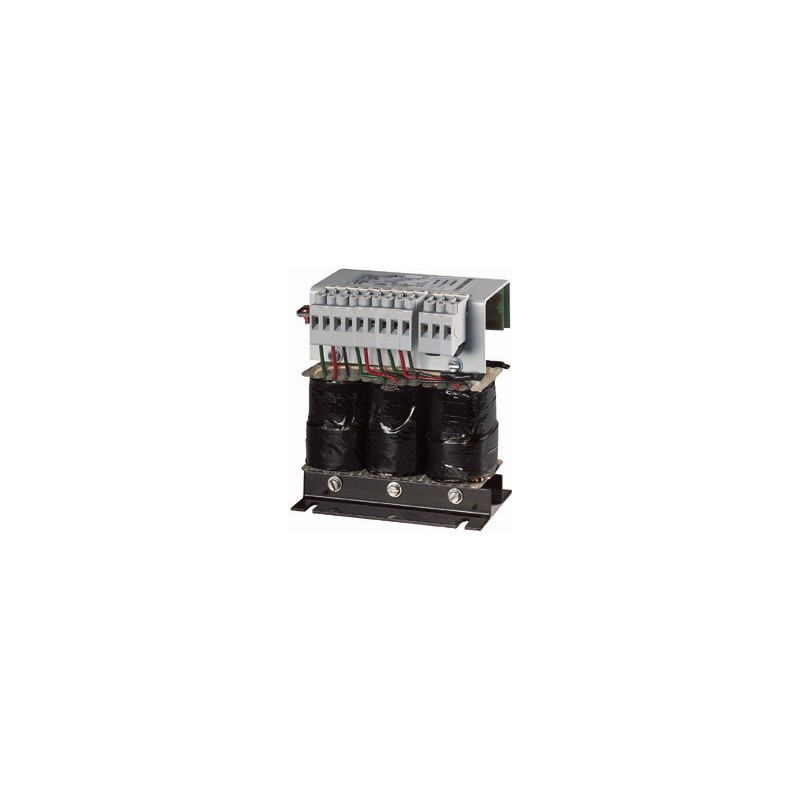

GD4-100-BD3 200009 EATON ELECTRIC Bloc d’alimentation, triphasé, 400VAC/24VDC, 10A

Name: GD4-100-BD3 200009 EATON ELECTRIC Bloc d’alimentation, triphasé, 400VAC/24VDC, 10A
Brand: EATON-MOELLER
SKU: ETN200009
Availability: Discontinued

0/5 - 0 Opiniones

Référence GD4-100-BD3

Code 200009

Fabricant: EATON-MOELLER

Description:

Bloc d’alimentation, triphasé, 400VAC/24VDC, 10A

Bloc d’alimentation, Gamme de produits : Blocs d’alimentation GD4, Description : non régulé, lissé, Triphasé, Plage de tension d’entrée : 380 - 420 V AC, Tension d’entrée nominale : 3 x 400 V AC, Tension de sortie nominale : 24 V DC, Courant de sortie assigné : 10 A, Pour une utilisation avec : facile..., MFD..., EC4P..., XC-CPU..., XIOC..., PS4..., Degré de protection : IP20, Fixation : Fixation par vis, Dissipation thermique : 45 W

Plus de détails

Catégories:
Commande industrielle API > Bloc d'alimentation

Home > EATON - MOELLER

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

Les plus vendus

▲

En savoir plus

▲

Bloc d’alimentation, triphasé, 400VAC/24VDC, 10A

Alimentation, Gamme: Alimentations GD4, Description: Non régulées, Lissées, triphasé, Plage de la tension d'entrée: 380 - 420 V AC, Tension nominale d'entrée: 3 x 400 V AC, Tension assignée de sortie: 24 V DC, Courant assigné de sortie: 10 A, Utilisation pour: easy…, MFD…, EC4P…, XC-CPU…, XIOC…, PS4…, Degré de protection: IP20, Montage: par vis, Puissance dissipée: 45 W

[

Gamme de livraison

Gamme

Alimentations GD4

Description

Non régulées
Lissées

Phases

triphasé

Plage de la tension d'entrée

380 - 420 V AC

Tension nominale d'entrée

3 x 400 V AC

Tension assignée de sortie

24 V DC

Courant assigné de sortie

10 A

Utilisation pour

easy…
MFD…
EC4P…
XC-CPU…
XIOC…
PS4…

Caractéristiques techniques

Généralités

Classe de protection

Séparation galvanique

oui, VDE 0551, IEC/EN 60742, TBTS

Fréquence réseauValeur nominale

50/60 Hz

Fréquence réseauPlage

50 - 60 Hz

Compatibilité électromagnétique (CEM)Emission

classe B (EN 55011, 22)

Compatibilité électromagnétique (CEM)Décharges électrostatiques [Décharge au contact / dans l'air]

6 kV au contact (niveau 3), 8 kV dans l'air (niveau 3), IEC/EN 61000-4-2 kV

Compatibilité électromagnétique (CEM)Champs rayonnés aux fréquences radioélectriques

10 V/m, modulés, IEC/EN 61000 4-2

Compatibilité électromagnétique (CEM)Transitoires rapides en salves

2 kV (niveau 3) IEC/EN 61000-4-4

Compatibilité électromagnétique (CEM)Ondes de choc

2 kV (classe 3) IEC/EN 61000-4-5

Compatibilité électromagnétique (CEM)Tension de choc

4,9 kV, IEC EN 60947

Caractéristiques environnementalesTempérature ambiante

-25 - 55

Caractéristiques environnementalesTempérature ambiante de stockage

- -25 - 85 °C

Caractéristiques environnementalesCatégorie de surtension/Degré de pollution

2, EN 50178

Caractéristiques environnementalesVibrations

0.075 mm (10 - 57 Hz), 10 cycles, IEC 60068-2-6

Caractéristiques environnementalesTenue aux chocs d'une durée de 11 ms

15, IEC 60068-2-27 (3 chocs) g

Caractéristiques environnementalesAltitude d’installation

2000 m max., au-delà déclassement nécessaire m

Caractéristiques environnementalesRemarques

Déclassement

linéaire de +44 % à +55 % de la puissance

pour une température de 100 à 93 °C

Caractéristiques environnementalesDegré de protection

IP20

Caractéristiques environnementalesMontage

par vis

Caractéristiques environnementalesPosition de montage

Quelconque

Puissance dissipée

45 W

Tension d’entrée

Valeur nominale

400 V AC

Plage

prise ± 5% 380, 400, 420 V AC

Valeur nominale du courant d’entrée par phase

0.46 A

Pertes à vide

14.2 W

Pertes en court-circuit

28.6 W

Tension de sortie

Valeur assignée

24 V DC

Ondulation résiduelle

≦ 3 %

Courant de sortie (valeur nominale)

10 A

Courant de sortie plage à 55 °C

0 - 10 A

Sections raccordables

Conducteur à âme massive

0.5 - 4 mm²

Conducteur souple avec embout

0,5 - 2,5 mm²

Raccordements

Borne à boulon

Poids

4.4 kg

Protection

Courant d’entrée [I₁]

0.46 A

DisjoncteurPKZ

PKZM0-0.63

DisjoncteurCourant de réglage

0.46 A

Disjoncteur de protection lignesFAZ

FAZ-S1/1

Disjoncteur de protection lignesprotection contre les courts-circuits seulement

●

Courbe courant/tension

Remarques

Plage de tension assignée d'emploi Ue sous 230 V ou 3 x 400 V AC (côté primaire)

et un courant de charge I = 0 A jusqu'au courant assigné d'emploi 1 x Ie

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée [I_n]

0 A

Puissance dissipée par pôle, en fonction du courant [P_vid]

0 W

Puissance dissipée du matériel, fonction du courant [P_vid]

0 W

Puissance dissipée statique, dépendante du courant [P_vs]

45 W

Pouvoir d'émission de puissance dissipée [P_ve]

0 W

Température d’emploi min.

-25 °C

Température d’emploi max.

+55 °C

Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
