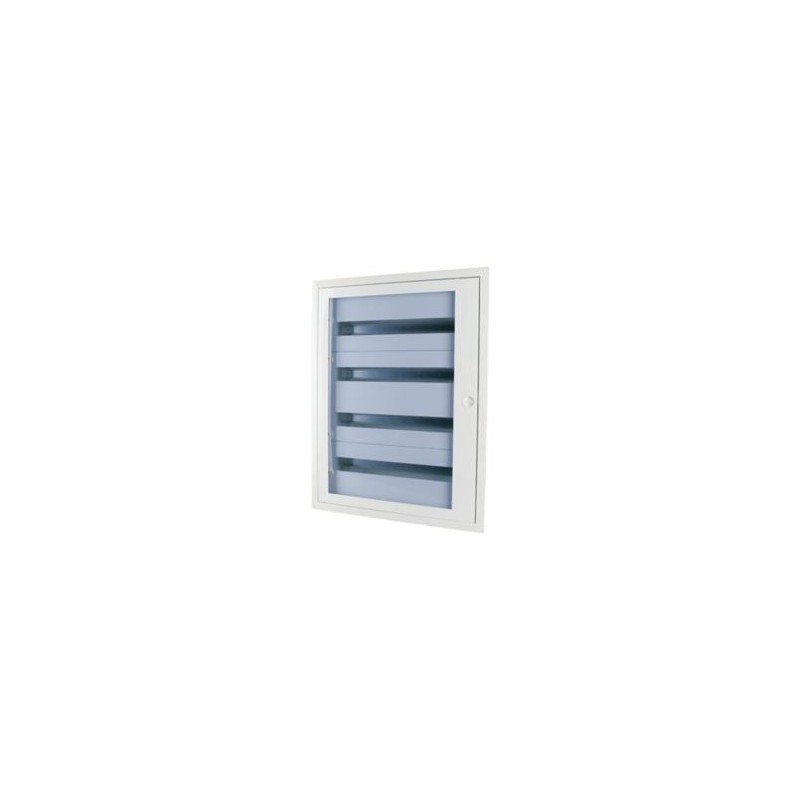

BF-UT-2S-5/120-100-E 302811 Y7-302811 EATON ELECTRIC Bras. Métal. Encastré avec porte transparente, 24 UM pa.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BF-UT-2S-5/120-100-E 302811 Y7-302811 EATON ELECTRIC Bras. Métal. Encastré avec porte transparente, 24 UM pa..

BF-UT-2S-5/120-100-E

302811

Y7-302811

EATON-MOELLER

Bras. Métal. Encastré avec porte transparente, 24 UM par rangée, 5 rangées, serrure type E, IP30 et avec kit IP43 possible

Eaton xComfort BF LV systems Final Distribution Boards. Complete flush-mounting/hollow wall slim distribution board, white, 24 SU per row, 5 rows, 100 mm mounting depth, UT

BF-U-2S-./.. -100 tableau de distribution mince à montage encastré/paroi creuse avec conception à deux composants, composé d’une auge murale et d’un bac de montage, y compris porte avec panneau transparent ; blanc RAL 9016 ; 24 unités d’espace par rangée ; 5 rangées ; hauteur 918 mm ; largeur 588 mm ; profondeur de montage de 100 mm ; incl. plaques frontales ; Rails DIN et terminaux N/PE. Structure en auge murale soudée, y compris ouvertures d’entrée de câble défonçables en haut/en bas ; 4 sangles de fixation sur les côtés préparées pour le montage mural ou pour la connexion de deux boîtiers côte à côte. Un kit de montage pour montage mural creux est disponible en tant qu’accessoire . Terminaux pré-assemblés sur boîtier (pas de perte d’espace). Contact électrique pour la plaque frontale métallique réalisé avec un verrou spécial sur le boîtier. Espacement des rails DIN : 150 mm

Plus de détails


Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution

Boites et petites armoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $640.94
Prix unitaire: $640.94
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xComfort BF small distribution board
Catalog Number
302811
Model Code
BF-UT-2S-5/120-100-E
EAN
9010238176898
Product Length/Depth
101 mm
Product Height
918 mm
Product Width
587.5 mm
Product Weight
15.4 kg
Compliances
RoHS conform
Certifications
IEC/EN 61439-3
IEC/EN 61439-1
IEC/EN 62208

Delivery program

Type
Basic deviceBF flat DBOInstallation distribution boards
Application
Indoor
Color
Traffic white (RAL 9016)
White

Technical data - electrical

Voltage rating at AC
415 V AC
Frequency rating of contacts
50 Hz / 60 Hz

Technical data - mechanical

Closure type
Other
Enclosure material
Steel
Width in number of modular spacings
24
Mounting method
Hollow-wall mounting and flush mounting
Flush mounted (plaster)
Flush mounting
DIN-rail
Material
Sheet steel, powder-coated
Degree of protection
IP30
IK07 (impact resistance)
Number of module space units per row
24
Number of rows
5
Terminal type
Screw terminals
PE and N terminal number and cross section
PE: 2 x 25 mm² + 43 x 16 mm²
N: 2 x 25 mm² + 27 x 16 mm²
Built-in depth
100 mm
Built-in height
889 mm
Built-in width
560 mm
Internal depth
95 mm
Cable entry postion
Cable entries on top and bottom
Cover/door color
Transparent
Cover/door model
Closed
Cover/door type
Door
Single
Module rack type
Single-rail
Protective shrouding material
Metal

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature details
-5 °C - 40 °C

Additional information

Features
EMC-version
Earthing terminal block
Neutral terminal block
Signal passing door
Fitted with:
Neutral-/protective conductor terminal
Door with three-point turn-lock
Front plates
Door frame with DIN-rails
Wall trough
Functions
Extension possible
Basic device
Protection class
I (earthed)
RAL-number
9016
Special features
IP30Protection Class ISteel sheet enclosure white (RAL 9016)
Used with
BF flat DBO
Basic device
Installation distribution boards

ETIM for 302811 Systèmes d'enveloppes (y compris coffrets d'installation) (EC000214)
Caractéristique Valeur
Type de montage (EF000003) Encastré
Nombre de rangées (EF000266) 5
Largeur dans les unités de partition (EF002950) 24
Type de couvercle (EF000339) Porte
Finition du couvercle (EF009212) Fermé
Type de porte (EF004464) EV000426
Couvercle/porte transparent(e) (EF006244) Oui
Porte pour transmission du signal (EF015941) Oui
Avec serrure (EF006306) Non
Type de fermeture (EF004462) Autre
Matériau du boîtier (EF001596) Acier
Profondeur d'encastrement (EF000218) 100 mm
Hauteur d'encastrement (EF000332) 889 mm
Largeur de montage (EF000846) 560 mm
Profondeur intérieure (EF001131) 95 mm
Borne de mise à la terre (EF015776) Oui
Borne à conducteur neutre (EF015777) Oui
Avec Rail DIN (EF001134) Oui
Avec plaque de montage (EF000118) Non
Possibilité de montage en saillie (EF001088) Oui
Finition CEM (EF001062) Oui
Couleur (EF000007) Blanc
Numéro RAL (EF000116) 9016
Classe de protection (IP) (EF005474) IP30
Hauteur (EF000040) 918 mm
Largeur (EF000008) 587.5 mm
Profondeur (EF000049) 101 mm
