> EATON - MOELLER>Boites et petites armoires >BF-U-2S-4/96-100-E 302804 ELECTRIC Bras. Métal. Encastré avec porte opaque, 24 UM par rangée, 4 rangée..
Produit précédent Produit suivant

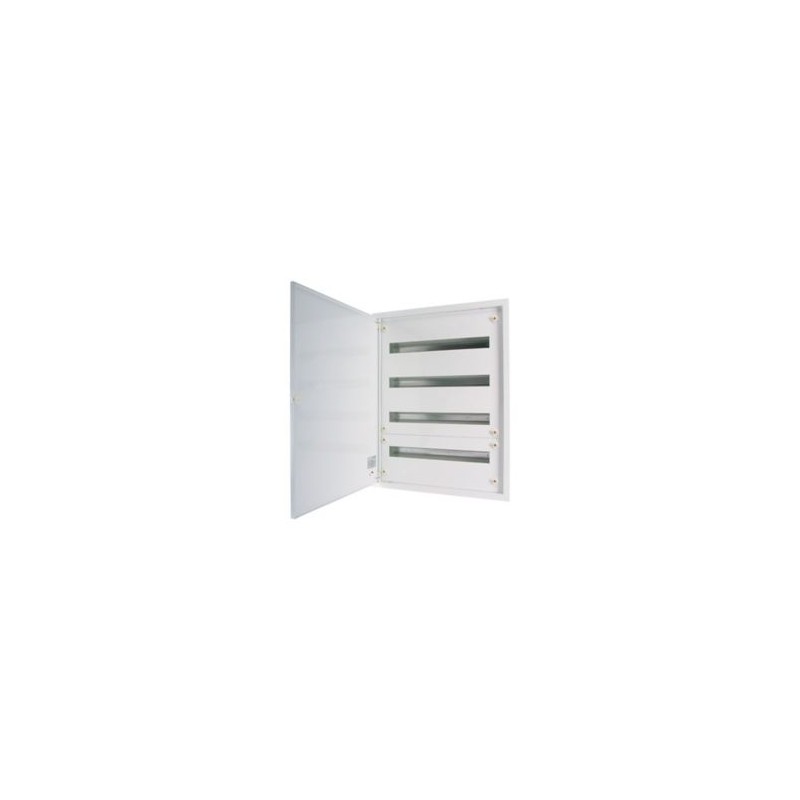

BF-U-2S-4/96-100-E 302804 EATON ELECTRIC Bras. Métal. Encastré avec porte opaque, 24 UM par rangée, 4 rangée.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BF-U-2S-4/96-100-E 302804 EATON ELECTRIC Bras. Métal. Encastré avec porte opaque, 24 UM par rangée, 4 rangée..

BF-U-2S-4/96-100-E

302804

EATON-MOELLER

Bras. Métal. Encastré avec porte opaque, 24 UM par rangée, 4 rangées, serrure type E, IP30 et avec kit IP42 possible

Eaton xComfort BF LV systems Final Distribution Boards. Complete flush-mounting/hollow wall slim distribution board, white, 24 SU per row, 4 rows, 100 mm mounting depth, U

Plus de détails


Boites et petites armoires

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $336.79
Prix unitaire: $336.79

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xComfort BF small distribution board
Catalog Number
302804
Model Code
BF-U-2S-4/96-100-E
EAN
9010238176829
Product Length/Depth
101 mm
Product Height
768 mm
Product Width
587.5 mm
Product Weight
13.1 kg
Compliances
RoHS conform
Certifications
IEC/EN 61439-3
IEC/EN 62208
IEC/EN 61439-1

Delivery program

Type
Basic deviceBF flat DBOInstallation distribution boards
Application
Indoor
Color
Traffic white (RAL 9016)
White

Technical data - electrical

Voltage rating at AC
415 V AC
Frequency rating of contacts
50 Hz / 60 Hz

Technical data - mechanical

Closure type
Other
Enclosure material
Steel
Width in number of modular spacings
24
Mounting method
Flush mounting
Hollow-wall mounting and flush mounting
DIN-rail
Flush mounted (plaster)
Material
Sheet steel, powder-coated
Degree of protection
IP30
IK08 (impact resistance)
Number of module space units per row
24
Number of rows
4
Terminal type
Screw terminals
PE and N terminal number and cross section
N: 2 x 25 mm² + 27 x 16 mm²
PE: 2 x 25 mm² + 43 x 16 mm²
Built-in depth
100 mm
Built-in height
739 mm
Built-in width
560 mm
Internal depth
95 mm
Cable entry postion
Cable entries on top and bottom
Cover/door color
White
Cover/door model
Closed
Cover/door type
Door
Single
Module rack type
Single-rail
Protective shrouding material
Metal

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature details
-5 °C - 40 °C

Additional information

Features
EMC-version
Earthing terminal block
Neutral terminal block
Fitted with:
Door with three-point turn-lock
Neutral-/protective conductor terminal
Wall trough
Door frame with DIN-rails
Front plates
Functions
Basic device
Extension possible
Protection class
I (earthed)
RAL-number
9016
Special features
IP30Protection Class ISteel sheet enclosure white (RAL 9016)
Used with
Basic device
BF flat DBO
Installation distribution boards

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
BF-U-2S-4/96-100-E 302804 FR_302804.pdf 149 Kbytes BF-U-2S-4/96-100-E 302804 FR_302804.pdf
