> EATON - MOELLER>Accessoires de connexion pour boîtiers>BBS-1/PR 107165 0002465007 ELECTRIC Support de barre, 1p, profile à 720mm²
Produit précédent Produit suivant

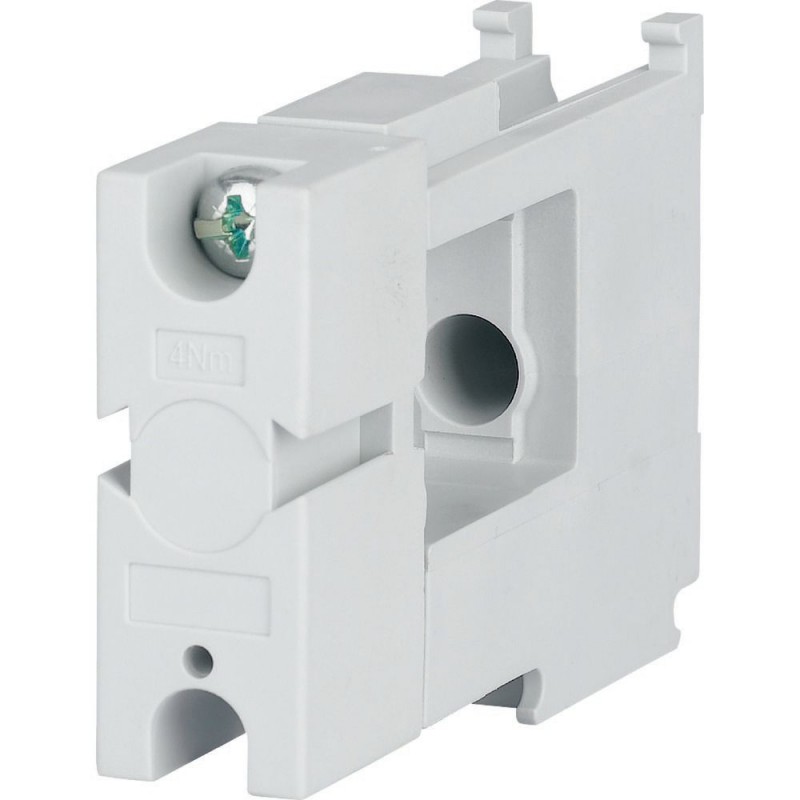

BBS-1/PR 107165 0002465007 EATON ELECTRIC Support de barre, 1p, profile à 720mm² Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BBS-1/PR 107165 0002465007 EATON ELECTRIC Support de barre, 1p, profile à 720mm²

BBS-1/PR

107165

0002465007

EATON-MOELLER

2

Support de barre, 1p, profile à 720mm²

BBS-1/PR

Support de jeu de barres IEC/UL, système de 60 mm, courant de fonctionnement nominal Ie=1600A, pôles=1, peut être utilisé pour le profil en double T, pour le montage en surface d’un rail N ou d’une unité d’espace, avec bloc de vis à l’intérieur, résistant à la température jusqu’à 120 °C, résistance de la piste CTI 200, auto-extinguible selon UL 94, RAL 7035, thermoplastique, sans silicone, sans chlore, sans halogène, distance entre les supports de jeux de barres correspondant au diagramme de résistance aux courts-circuits, approuvé UL

Plus de détails


Systèmes de distribution d'énergie / Commutateurs > Support de barre omnibus

Accessoires de connexion pour boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Support de barre, 1p, profile à 720mm²
Support de jeux de barres IEC/UL, système en 60 mm, courant assigné d'emploi Ie=1600A, pôles=1, utilisation pour double profilé en T, pour montage de barre N ou PE, avec des trous de vissage à l'intérieur, constance thermique à 120°C, tenue aux courants de fuite CTI 200, auto-extinguible selon UL 94, RAL 7035, thermoplastique, sans silicone, sans chlore , sans halogène, entraxe entre supports de barres en relation avec le diagramme de résistance aux courts-circuits, homologué UL

Gamme de livraison

Gamme
Système en 60 mm
Système en 185 mm
Fonction de base
Système pour rails profilés
Autres appareils de la gamme
Supports de barres
Support de jeux de barres double profilé en T
Matériau
Thermoplastique, sans silicone, sans chlore
Matériaux sans halogènes
oui
Auto-extinguible
selon UL 94
Couleur
RAL 7035
Tenue aux courants de fuite
CTI 200
Constance thermique
Jusqu'à 120°C
Description
convient pour le montage en saillie d'une barre PE ou N
avec des trous de vissage à l'intérieur
Pôles
1
Courant assigné d'emploi [Ie]
1600 A
Utilisation pour
Double profilé en T

Caractéristiques techniques

Généralités
Entraxe entre phases
60
185 mm
Position de montage
horizontal, vertical
Circuits électriques
Tension assignée d'emploi [Ue]
690 V
Tension assignée d'isolement [Ui]
1000 V
Entraxe entre phases
60
185 mm
Caractéristiques électriques
Courant assigné d’emploi [Ie]
1600 A
Matériaux
Matériau
Thermoplastique, sans silicone, sans chlore
Couleur
RAL 7035
Tenue aux courants de fuite
CTI 200
Constance thermique
Jusqu'à 120°C

Caractéristiques techniques ETIM 7.0

Systèmes de distribution d'énergie / Commutateurs (EG000015) / Support de barre omnibus (EC001166)
Electricité, Electronique, Automatisation et Commande / Matériel d’isolation et de liaison électrique / Système de distribution de puissance / Support de jeu de barre ([email protected] [ACO377011])
nombre de pôles
1
courant assigné max.
1600 A
distance de rail
60 mm

Homologations

Product Standards
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
UL File No.
E307559
UL Category Control No.
NMTR2, NMTR8
CSA File No.
236217
CSA Class No.
3211-37
North America Certification
UL recognized, CSA certified
Conditions of Acceptability
Refer to approbation report
Specially designed for North America
No
Suitable for
Feeder circuits
Current Limiting Circuit-Breaker
Refer to approbation report
Max. Voltage Rating
600 V AC
Degree of Protection
Feeder circuits

Encombrements

4300DIM-237

ETIM for 107165 Systèmes de distribution d'énergie / Commutateurs (EC001166)
Caractéristique Valeur
Nombre de pôles (EF001391) 1
Courant assigné max. (EF007926) 1600 A
Distance de rail (EF002638) 60 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBS-1/PR 0002465007 107165 FR_107165.pdf 181 Kbytes BBS-1/PR 0002465007 107165 FR_107165.pdf
