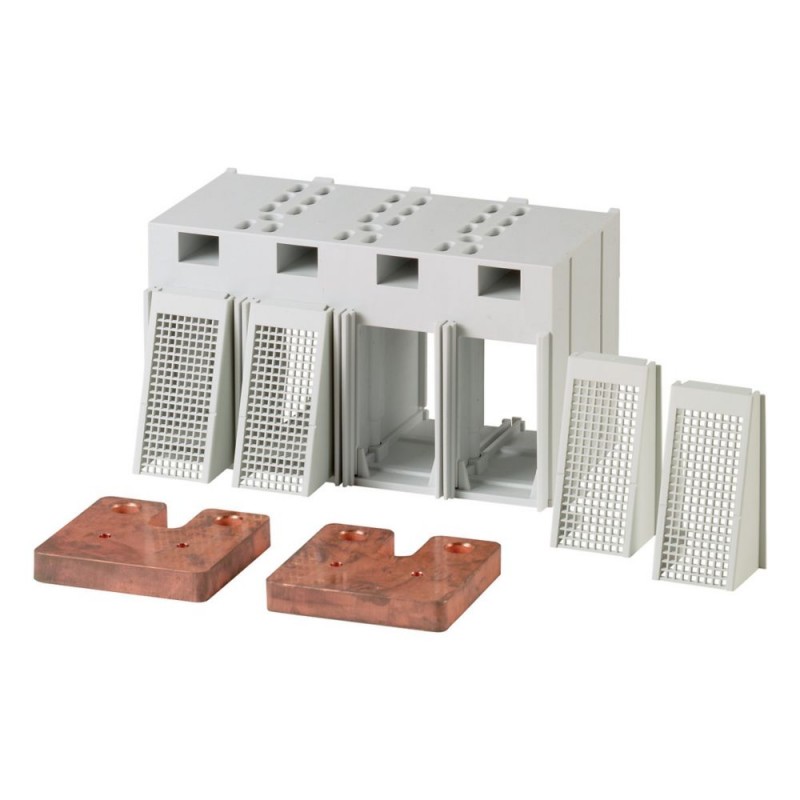

NZM3-4-XKV2P 131731 0004356083 EATON ELECTRIC Barrettes de pontage, avec capot 4p/2p
NZM3-4-XKV2P
131731
0004356083
EATON-MOELLER
Barrettes de pontage, avec capot 4p/2p
Appareillage industriel basse tension > Kit de câblage pour disjoncteur
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Barrettes de pontage, avec capot 4p/2p
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : la référence comporte des éléments destinés à un raccordement par le haut d'appareils 4 pôles N...-S1-DC utilisés comme des appareils 2 pôles dans des applications DC. Les ponts commutent 2 circuits électriques en série à la fois. Alimentation et départ en bas ou en haut au choix. = 1250 A : pour température ambiante 65 °C raccordement par le bas à l'aide de places de raccordement NZM4-4-XKM2S-1600. Kit de pontage avec capot de protection. Utilisation pour : N3-320(400)-S1-DC
Gamme de livraison
Gamme
Equipements complémentaires
norme / homologation
IEC
Fréquence assignée d'emploi
DC
Nombre de pôles
2 pôles
Taille
NZM3
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Kit de pontage DC
Nombre de conducteurs
4
Kit de pontage avec capot de protection IP2X
Bemessungsstrom [In]
517 (40 °C,)
435 (65 °C) A
435 (65 °C) A
Utilisation avec
N3-4-…-S1(-S15)-DC
Remarques
Chaque référence comporte des éléments destinés à un raccordement par le haut d'appareils tétrapolaires N...-S1-DC utilisés comme des appareils bipolaires dans des applications DC.
Les ponts commutent circuits électriques en série.
Alimentation et départ en bas ou en haut au choix.
Voir figure type de câblage.
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Kit de câblage pour disjoncteur (EC002050)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Elément de câblage pour disjoncteur (ecl@ss13-27-37-04-24 [ACN957016])
adapté au nombre de pôles
4
modèle
autre
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| NZM3-4-XKV2P 0004356083 131731 FR_131731.pdf | 110 Kbytes |
 |
