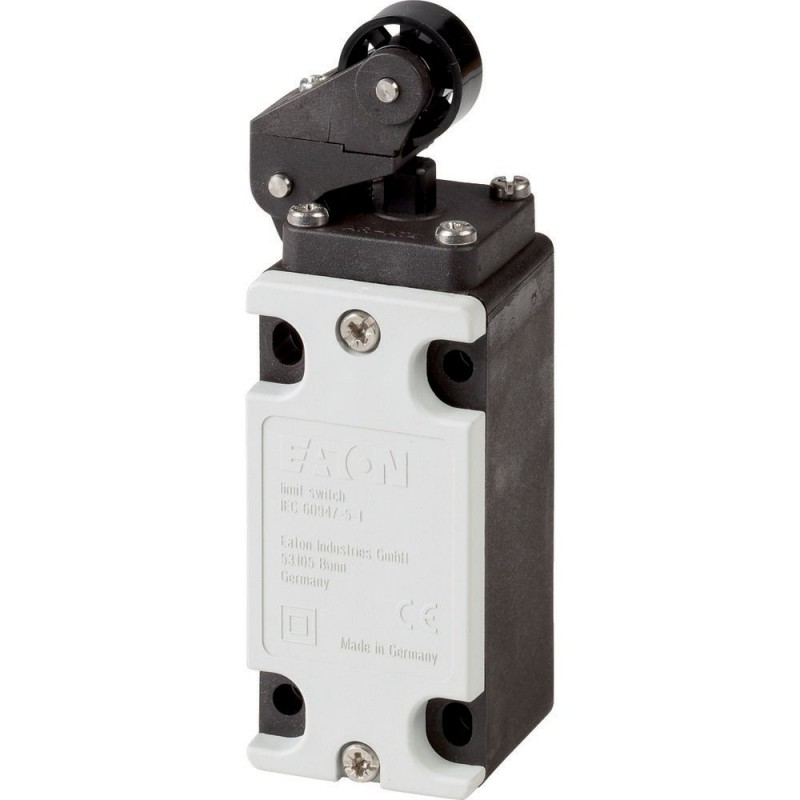

AT4/11-3/I/AR 036982 EATON ELECTRIC Interrupteur de position, 1F+1O, étroit, IP65, levier à galet à attaque ..
AT4/11-3/I/AR
036982
EATON-MOELLER
Interrupteur de position, 1F+1O, étroit, IP65, levier à galet à attaque verticale
Interrupteur de position ; 1 NON + 1 NC ; IP65 ; Levier à galet d’angle
Interrupteur de position, Fonction de base : Interrupteurs de position, Interrupteurs de position de sécurité, Référence du groupe de pièces : AT4, Gamme de produits : Levier à rouleaux, Degré de protection : IP65, Caractéristiques : Unité complète, Température ambiante : -25 - +70 °C, Contact à action brusque : Oui, Contacts N/O = Normalement ouvert : 1 N/O, Contacts N/C = Normalement fermé : 1 NC, Remarques : = fonction de sécurité, par ouverture positive selon IEC/EN 60947-5-1, Ouverture positive (ZW) : oui, Couleur Couvercles du boîtier : Gris, Boîtier : Matériau isolant, Type de connexion : Cosse à vis, Normes : IEC/EN 60947
Détecteurs > Commutateur simple position
Interrupteurs de position
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Interrupteur de position, 1F+1O, étroit, IP65, levier à galet à attaque verticale
Interrupteur fin de course, Fonction de base: Interrupteur de position, Interrupteurs de position de sécurité, Identificateur de type: AT4, Gamme: Levier à galet, Degré de protection: IP65, Equipement: Appareil complet, Température ambiante: -25 - +70 °C, Contact à action brusque: Oui, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 1 O, Remarque: = fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1, Manoeuvre possible d'ouverture (ZW): oui, Couleur Couvercles de coffrets: grise, Boîtiers: Matière isolante, Mode de raccordement: Borne à vis, Conformité aux normes: IEC/EN 60947
Gamme de livraison
Fonction de base
Interrupteur de position
Interrupteurs de position de sécurité
Interrupteurs de position de sécurité
Identificateur de type
AT4
Gamme
Levier à galet
Degré de protection
IP65
Equipement
Appareil complet
Température ambiante
-25 - +70 °C
Contact à action brusque
Oui
Marque de qualité
Nombre de contacts
F = contact à fermeture
1 F
O = contact à ouverture
1 O
Remarque
= fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1Schéma
Course d'actionnement
■ = Contact fermé
□ = Contact ouvert
■ = Contact fermé
□ = Contact ouvert
Manoeuvre possible d'ouverture (ZW)
oui
Couleur
Couvercles de coffrets
grise
Couvercles de coffrets
Boîtiers
Matière isolante
Mode de raccordement
Borne à vis
Remarques
La tête de commande est orientable de 90° en 90° pour permettre une adaptation aisée à tous les sens d’attaque.
Pour un degré de protection IP65, utiliser des presse-étoupe V‐M20 (206910) avec filetage de 9 mm max.
Pour un degré de protection IP65, utiliser des presse-étoupe V‐M20 (206910) avec filetage de 9 mm max.
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947
Résistance climatique
Chaleur humide, constante selon IEC 60068-2-78, chaleur humide, cyclique selon IEC 60068-2-30.
Température ambiante
-25 - +70 °C
Position de montage
Quelconque
Degré de protection
IP65
Sections raccordablesConducteur à âme massive
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
2 x (0.75 - 1.5) mm2
Sections raccordablesConducteur souple avec embout
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mm2
2 x (0.5 - 1.5) mm2
Fidélité du point de commutation
0.02 mm
Circuits électriques/Pouvoir de coupure
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Tension assignée d'isolement [Ui]
500 V
Catégorie de surtension/Degré de pollution
III/3
Courant assigné d’emploi [Ie]AC-1524 V [Ie]
10 A
Courant assigné d’emploi [Ie]AC-15220 V 230 V 240 V [Ie]
6 A
Courant assigné d’emploi [Ie]AC-15380 V 400 V 415 V [Ie]
4 A
Courant assigné d’emploi [Ie]DC-1324 V [Ie]
10 A
Courant assigné d’emploi [Ie]DC-13110 V [Ie]
1 A
Courant assigné d’emploi [Ie]DC-13220 V [Ie]
0.5 A
Fréquence réseau
max. 400 Hz
Protection conditionnelle aux courts-circuits selon IEC/EN 60947-5-1par fusible calibre max.
6 A gG/gL
courant de court-circuit conditionnel
1 kA
Valeurs mécaniques
Longévité mécanique [manœuvres]
8 x 106
Température au contact du galet
≦ 100 °C
Tenue aux chocs (onde demi-sinusoïdale 20 ms)Contact à action lente
5 g
Tenue aux chocs (onde demi-sinusoïdale 20 ms)Contact à action brusque
2 g
Fréquence de commande [man./h]
≦ 6000
Dispositif de commande
mécaniqueEffort minimal début/fin de course
3,0/9,0 n E t
mécaniqueCouple minimal pour têtes de commande rotatives
0.3 Nm
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
6 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.1 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Détecteurs (EG000026) / Commutateur simple position (EC000030)
Electricité, Electronique, Automatisation et Commande / Capteur TOR, capteur de sécurité / Interrupteur de position / Interrupteur de position à une position ([email protected] [AGZ382015])
largeur du capteur
40 mm
diamètre du capteur
0 mm
hauteur du capteur
83 mm
longueur du capteur
0 mm
courant de fonctionnement nominal CA-15, 24 V
10 A
courant de fonctionnement nominal CA-15, 125 V
0 A
courant de fonctionnement nominal CA-15, 230 V
6 A
courant de fonctionnement nominal Ie CC-13, 24 V
10 A
courant de fonctionnement nominal Ie CC-13, 125 V
1 A
courant de fonctionnement nominal Ie CC-13, 230 V
0.4 A
fonction de commutation
élément de commutation à action lente
fonction de commutation encliquetable
non
sortie électronique
non
manœuvre positive d'ouverture
oui
nombre de contacts auxiliaires orientés sur la sécurité
1
nombre de contacts en tant que contacts à ouverture
1
nombre de contacts en tant que contacts à fermeture
1
nombre de contacts en tant qu'inverseurs
0
finition de l'interface
sans
finition de l'interface pour communication orientée sur la sécurité
sans
type de construction du boîtier
Quader
matériau du boîtier/corps
plastique
revêtement du boîtier
autre
finition de l'élément d'actionnement
levier à galet à attaque verticale
orientation de l'élément d'actionnement
autre
finition du raccordement électrique
autre
avec affichage du statut
non
adapté aux fonctions de sécurité
oui
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
température ambiante en fonctionnement
25 - 70 °C
indice de protection (IP)
IP65
Degré de protection (NEMA)
autre
Homologations
Product Standards
UL 508; CSA-C22.2 No. 14; IEC/EN 60947-4-1; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
600 V AC
Degree of Protection
UL: 1, 4X; CSA: 1, 3R, 4, 4X, 12, 13
| Caractéristique | Valeur |
|---|---|
| Largeur du capteur (EF007094) | 40 mm |
| Diamètre du capteur (EF007111) | 0 mm |
| Hauteur du capteur (EF007283) | 83 mm |
| Longueur du capteur (EF007334) | 0 mm |
| Courant de fonctionnement nominal CA-15, 24 V (EF007084) | 10 A |
| Courant de fonctionnement nominal CA-15, 125 V (EF007082) | 0 A |
| Courant de fonctionnement nominal CA-15, 230 V (EF001385) | 6 A |
| Courant de fonctionnement nominal Ie CC-13, 24 V (EF007087) | 10 A |
| Courant de fonctionnement nominal Ie CC-13, 125 V (EF007085) | 1 A |
| Courant de fonctionnement nominal Ie CC-13, 230 V (EF001386) | 0.4 A |
| Fonction de commutation (EF000189) | Élément de commutation à action lente |
| Fonction de commutation encliquetable (EF007447) | Non |
| Sortie électronique (EF006987) | Non |
| Manœuvre positive d'ouverture (EF006694) | Oui |
| Nombre de contacts auxiliaires orientés sur la sécurité (EF006940) | 1 |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 1 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 1 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 0 |
| Finition de l'interface (EF006977) | Sans |
| Finition de l'interface pour communication orientée sur la sécurité (EF003956) | Sans |
| Type de construction du boîtier (EF004008) | Quader |
| Matériau du boîtier (EF001596) | Plastique |
| Revêtement du boîtier (EF001601) | Autre |
| Finition de l'élément d'actionnement (EF006976) | Levier à galet à attaque verticale |
| Orientation de l'élément d'actionnement (EF008793) | Poussoir à galet droit |
| Finition du raccordement électrique (EF003961) | Entrée de câble métrique |
| Avec affichage du statut (EF001602) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Température ambiante en fonctionnement (EF007515) | -25 °C |
| Classe de protection (IP) (EF005474) | IP65 |
| Classe de protection (NEMA) (EF011959) | 3R, 4X, 13 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| AT4/11-3/I/AR AT4/11-3/I/AR 036982 FR_036982.pdf | 224 Kbytes |
|
