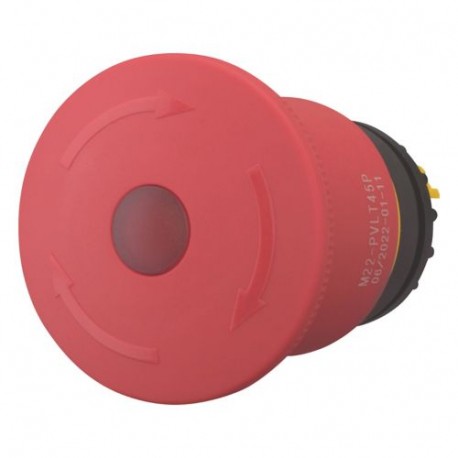

M22-PVLT45P 121460 Y7-121460 EATON ELECTRIC Arrêt d'urgence, 45mm, déverrouillage par rotation Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-PVLT45P 121460 Y7-121460 EATON ELECTRIC Arrêt d'urgence, 45mm, déverrouillage par rotation

M22-PVLT45P

121460

Y7-121460

EATON-MOELLER

Arrêt d'urgence, 45mm, déverrouillage par rotation

M22-PVLT45P

Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton, RMQ-Titan, Palm-tree shape, 45 mm, Illuminated with LED element, Turn-to-release function, Red, yellow, RAL 3000

Arrêt d’urgence/bouton-poussoir d’arrêt d’urgence, Gamme de produits : RMQ-Titan, Unité unique, Design : Forme de palmier, Diamètre : 45 mm, Éclairage : Éclairé par élément LED, Fonction de retournement, Description : Inviolable selon ISO 13850/EN 418, Couleur Tête de champignon : Rouge, Couleur Base : jaune, RAL 3000, Degré de protection : IP66, IP67, IP69K, Connexion à SmartWire-DT : non, Instructions : Nombre max. de contacts : quatre M22-(C)K01, ... 10 ou deux M22-(C)K02, ... 20, … 11, Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Composant avant de bouton coup de poing

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $31.37
Prix unitaire: $31.37
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Bouton-poussoir d'arrêt d'urgence M22 Moeller® series Eaton
Numéro de catalogue
121460
Code de modèle
M22-PVLT45P
EAN
4015081192809
Longueur du produit
67 mm
Hauteur du produit
45 mm
Largeur du produit
45 mm
Poids du produit
0.043 kg
Certifications
IEC/EN 60947
VDE 0660
DNV
GL
LR
Notes de catalogue
Max. Configuration : 4 x M22-(C)K01, …10 ou 2 x M22-(C)K02, …20, …11 et 1 x M22-(F)LED... - Lors de l'utilisation du M22-PVL… avec 1 x M22-K01SMC10 (canal unique), l'article M22-XSMC (code : 173030) est requis. Commandez cet article séparément.

Features & Functions

Couleur de la collerette
Autre
Couleur de la base
Jaune
Matériau de la collerette
Autre
Couleur
Rouge
Forme
Type « coup de poing » large
Classique
Fonction
Infraudable (conforme à la norme ISO 13850, EN 418)
Luminosité
Éclairé par élément LED
Numéro RAL
3000
Type de déverrouillage
Déverrouillage par rotation

General

Degré de protection
IP67/IP69K
NEMA 4X
Longévité mécanique
100.000 manœuvres
Diamètre d'ouverture
22.5 mm
Fréquence de fonctionnement
600 opérations/h
Catégorie de produit
RMQ-Titan
Taille
Dimensions avant : 22 x 22 mm
Adapté à
Arrêt d'urgence
Luminosité
Type
Bouton d'arrêt d'urgence

Ambient conditions, mechanical

Position de montage
Selon besoin
Résistance aux chocs
Mécanique, selon IEC/EN 60068-2-27
50 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Température ambiante de stockage - min.
40 °C
Température ambiante de stockage - max.
80 °C
Résistance climatique
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30

Communication

Connexion au module SmartWire-DT
Non

Actuator

Force de manœuvre
50 N
Couleur d'actionneur
Rouge
Diamètre de l’actionneur
45 mm
Fonction de l’actionneur
Déverrouillage par rotation
Fonction d'accrochage

Contacts

Force de manœuvre positive d'ouverture min.
0 N

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 121460 Appareillage industriel basse tension (EC001038)
Caractéristique Valeur
Couleur du bouton (EF000190) Rouge
Type de lentille (EF006253) Rond
Diamètre du bouchon (EF001423) 45 mm
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Classe de protection (IP) (EF005474) IP67/IP69K
Classe de protection (NEMA) (EF011959) 4X
Type de bouton (EF001546) Haut
Adapté à l'éclairage (EF001142) Oui
Avec éclairage (EF003829) Non
Tension d'alimentation de la lampe (EF006522) 0 V
Fonction de commutation encliquetable (EF007447) Oui
À rappel (EF001407) Non
Avec bague frontale (EF006014) Non
Matériau de la bague frontale (EF005972) Autre
Couleur de bague frontale (EF002429) Autre
Adapté à un arrêt d'urgence (EF001433) Oui
Type de déverrouillage (EF001403) Déverrouillage par rotation

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-PVLT45P Y7-121460 121460 EN_289241.pdf 3 Mbytes M22-PVLT45P Y7-121460 121460 EN_289241.pdf
