> >>AFDD-10/2/B/003-A 187168 1601416 ELECTRIC Dispositif de détection d'arc de défaut, 2pôles, B10A, 30 mA..
Produit précédent Produit suivant

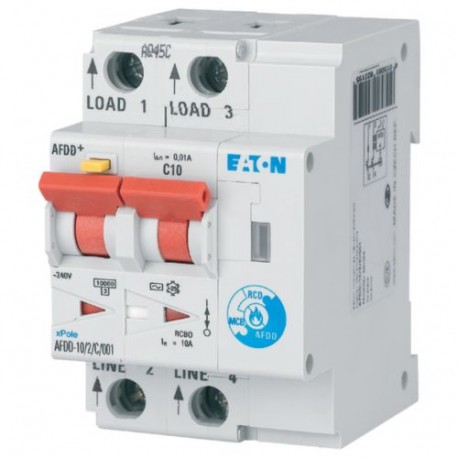

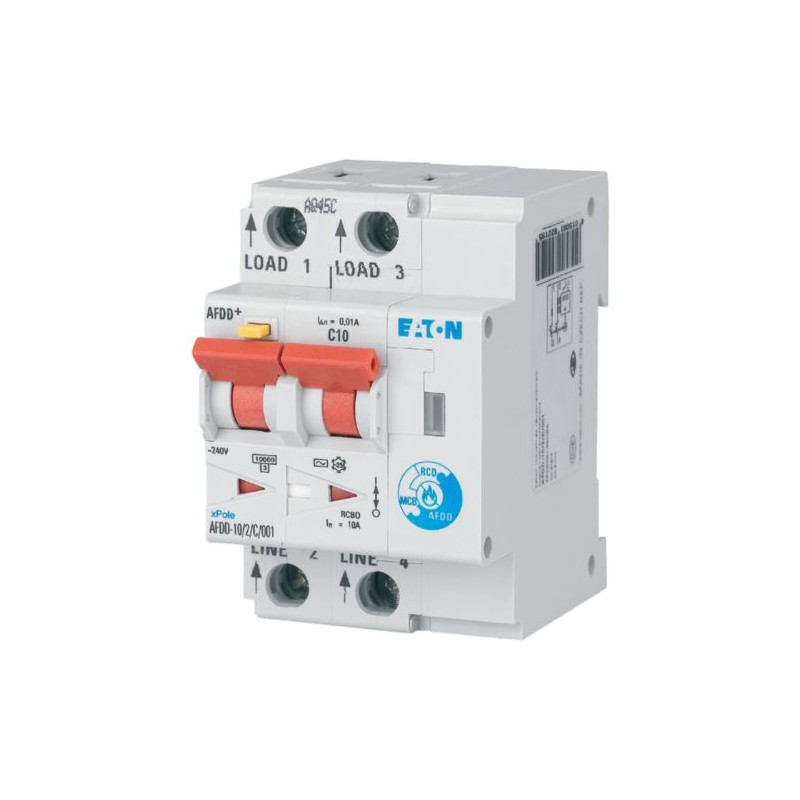

AFDD-10/2/B/003-A 187168 1601416 EATON ELECTRIC Dispositif de détection d'arc de défaut, 2pôles, B10A, 30 mA.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

AFDD-10/2/B/003-A 187168 1601416 EATON ELECTRIC Dispositif de détection d'arc de défaut, 2pôles, B10A, 30 mA..

AFDD-10/2/B/003-A

187168

1601416

EATON-MOELLER

Dispositif de détection d'arc de défaut, 2pôles, B10A, 30 mA, Type A

AFDD-10/2/B/003-A

Dispositif de protection contre l'arc interne, 2p, B, 10 A, 30 mA, type A

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur différentiel équipé d’un auxiliaire

Appareillage Modulaire - Tertiaire et Différentiel

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $365.75
Prix unitaire: $365.75

Quantité Prix
1+$365.75
2+$365.76
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Dispositif de protection contre l'arc interne, 2p, B, 10 A, 30 mA, type A
Dispositif de protection haute qualité contre l'arc interne (AFDD) avec disjoncteur différentiel, indépendant de la tension réseau, indicateur de position de contact rouge/vert, guide-fil, rail avec clip à 3 positions, permet le retrait des barres de pontage existantes, gamme complète d'accessoires, possibilité de montage ultérieur, large choix de courants assignés de fuite, courant assigné jusqu'à 40 A, courbes de déclenchement B, C, D, pouvoir assigné de coupure 10 kA, pour utilisation à l'extérieur (armoires de chantier et tableaux de distribution extérieurs) jusqu'à -25 °C

Gamme de livraison

Fonction de base
Dispositif de détection d'arc de défaut
Nombre de pôles
2 pôles
Caractéristique de déclenchement
B
Application
Appareillage électrique pour le résidentiel et le tertiaire
Courant assigné [In]
10 A
Pouvoir assigné de coupure selon IEC/EN 60898-1 [Icn]
10 kA
Pouvoir assigné de coupure selon IEC/EN 61009
10 kA
Tenue assignée aux courts-circuits [Icn]
10 kA
Courant assigné de défaut [IΔn]
0,03 A
Type
Type A
Déclenchement
instantanée s…
Type de barre
ZV-SS
Gamme
dispositif de détection de défaut d'arc AFDD (Arc Fault Detection Device)
Sensibilité
Sensibilité au courant redressé :
Tenue aux chocs
courant de crête conditionnel 250 A

Caractéristiques techniques

Electriques
versions conformes à
IEC/EN 62606
IEC/EN 61009
Marques de contrôle valides
selon marquage
Pouvoir assigné de coupure selon IEC/EN 60898-1 [Icn]
10 kA
Valeurs limites de la tension d'emploiCircuit de test
170 - 264 V AC
Sensibilité
Sensibilité au courant redressé :
Tenue assignée aux courts-circuits [Icn]
10 kA
Longévité mécaniqueElectrique [manœuvres]
≧ 4000
Longévité mécaniquemécanique [manœuvres]
≧ 20000
Mécaniques
Dimension de montage capots
45 mm
Dimensions socles
80 mm
Largeur utile de montage
54 (3PE) mm
Facilité de montage et gain de place
Coulisseau à encliqueter permettant démontage d'une combinaison existante d'appareils.
Degré de protection
Commutateur IP20
IP40 intégré dans l'équipement
Bornes en haut et en bas
Bornes à cage et à vis
Capots des bornes
Capot de protection selon VBG4, ÖVE-EN 6
Epaisseur des barres de pontage
0.8 - 2 mm
Températures ambiantes min./max. admissibles
-25 - +40 °C
Température de stockage/transport admissible
-35 - +60 °C
Résistance climatique
selon IEC/EN 61009
Indicateur de position des contacts
rouge / vert

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
10 A
Puissance dissipée du matériel, fonction du courant [Pvid]
5 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+40 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Appareils de protection des installations, des équipements et des personnes (EG000020) / Disjoncteur différentiel équipé d’un auxiliaire (EC002695)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Interrupteur de protection contre les courants de fuite / Earth leakage circuit breaker with auxiliary device ([email protected] [ADI479007])
nombre de pôles
2
tension assignée (Ue)
230 V
calibre/courant nominal assigné (In)
10 A
sensibilité / courant de défaut nominal (I?n)
0.03 A
type de courant différentiel
A
classe de limitation d'énergie (I²t)
3
pouvoir de coupure assigné selon EN 61009
10 kA
pouvoir de coupure nominal selon IEC 60947-2 (Icu)
0 kA
fréquence
50 Hz
caractéristique de déclenchement (type/courbe)
B
pôle neutre sectionné simultanément
non
catégorie de surtension
3
degré de pollution
2
largeur en nombre de modules
3
profondeur d'encastrement
67 mm
dispositifs auxiliaires montés en usine
commutateur de protection contre l'incendie
courant de commutation assigné dispositif auxiliaire
0 A
tension assignée contact auxiliaire
230 V
type de tension de commande contact auxiliaire
AC
indice de protection (IP)
IP20

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
AFDD-10/2/B/003-A 1601416 187168 FR_187168.pdf 178 Kbytes AFDD-10/2/B/003-A 1601416 187168 FR_187168.pdf
