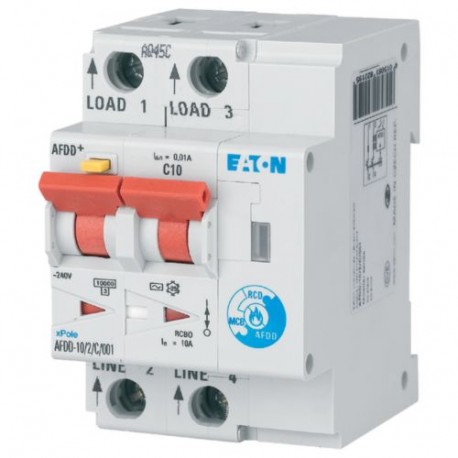

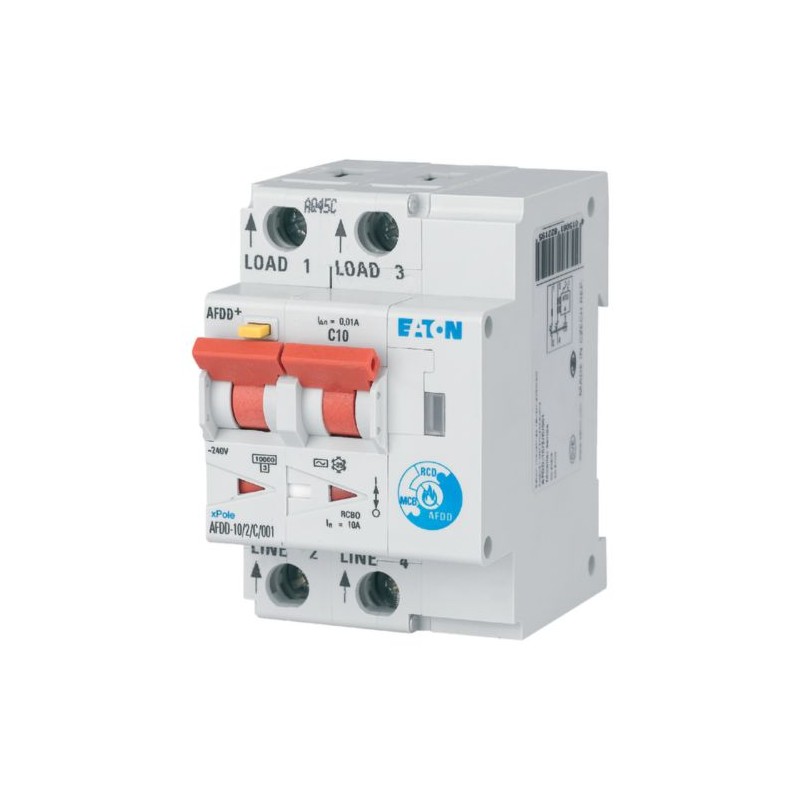

AFDD-10/2/B/001 187164 Y7-187164 EATON ELECTRIC Dispositif de détection d'arc de défaut, 2pôles, B10A, 10 mA.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

AFDD-10/2/B/001 187164 Y7-187164 EATON ELECTRIC Dispositif de détection d'arc de défaut, 2pôles, B10A, 10 mA..

AFDD-10/2/B/001

187164

Y7-187164

EATON-MOELLER

Dispositif de détection d'arc de défaut, 2pôles, B10A, 10 mA, Type AC

AFDD-10/2/B/001

Dispositif de protection contre l’arc interne, bipolaire, B10 A, 10 mA, type AC. (AFDD-10/2/B/001)

Dispositif de détection de défauts d’arc (AFDD) avec combinaison dispositif de courant résiduel / disjoncteur miniature, conforme à la norme CEI / EN 62606, détecte de manière fiable les défauts d’arc, la partie disjoncteur de courant résiduel est indépendante de la tension de ligne, éventuellement sensible au courant d’impulsion, retardée ou non retardée, indicateur de position de contact rouge - vert, indication de déclenchement avec LED, protection de la fiche arrière de borne, prise de glissière tri-stable - permet de retirer du système de barres omnibus existant, gamme complète d’accessoires adaptés à une installation ultérieure, courants de défaut nominals: 10 mA ou 30 mA, courants de fonctionnement assignés jusqu’à 40 A, caractéristiques de déclenchement B, C, capacité de rupture nominale jusqu’à 10 kA, adapté à une utilisation en extérieur (alimentation sur site et tableau de distribution extérieur) jusqu’à -25 ° C

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur différentiel équipé d’un auxiliaire

Appareillage Modulaire - Tertiaire et Différentiel

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $445.90
Prix unitaire: $445.90
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller series xPole - Dispositif de détection de défaut d’arc AFDD+
Numéro de catalogue
187164
Code de modèle
AFDD-10/2/B/001
EAN
4015081822133
Longueur du produit
80 mm
Hauteur du produit
73 mm
Largeur du produit
52.5 mm
Poids du produit
0.277 kg
Conformité
Marquage CE
RoHS conform
Certifications
CE

Programme de livraison

Application
Appareillage pour applications résidentielles et commerciales
Gamme de produits
AFDD
Fonction de base
Disjoncteur combiné
Application du produit
Appareillage aux applications résidentielles et commerciales
Nombre de pôles
Bipolaire
Caractéristique de déclenchement (type/courbe)
B
Courbe de déclenchement
B
Courant assigné
10 A
Courant assigné de la gamme de produits
10-40 ampères
Courant nominal de défaut
0.01 A
Type de sensibilité
Type AC
Sensible au courant AC
Type
AFDD+

Données techniques - électriques

Tension nominale
230 V
Marques de courant de test
Conformément à l'inscription
Tenue aux chocs
Résistant partiellement aux surtensions, 250 A
Fréquence
50 Hz
Type de courant de fuite
AC
Puissance nominale d’interruption (IEC/EN 61009)
10 kA
Pouvoir assigné de coupure en court-circuit
10 kiloampères
Pouvoir assigné de coupure en court-circuit (EN 60947-2)
0 kA
Pouvoir assigné de coupure en court-circuit (EN 61009)
10 kA
Circuit d'essai AC
170-264 V AC
Déclenchement
Non-retardé
Type de tension de commande contact auxiliaire
AC
Tension assignée contact auxiliaire
230 V
Courant de commutation assigné dispositif auxiliaire
0 A
Catégorie de surtension
III
Degré de pollution
2
Durée de vie électrique
4 000 opérations

Données techniques - mécaniques

Cadre
45 mm
Largeur d’espacement selon le nombre de modules
3
Largeur utile de montage
54 mm
Hauteur du dispositif
80 mm
Profondeur de montage
67 mm
Option de montage
La glissière de stabilité à trois rainures permet de le retirer du jeu de barres combiné existant
Degré de protection
IP20
Degré de protection (intégré)
IP40
Bornes (supérieures et inférieures)
Double fonction
Capots des bornes
Capot de protection pour barre omnibus selon VBG4, ÖVE-EN 6
Stockage admissible et température de transport Min
-35 °C
Stockage admissible et température de transport Max
60 °C
Indicateur de position des contacts
rouge/vert
Épaisseur du jeu de barres
0,8 - 2 millimètres carrés
Résistance climatique
IEC/EN 61009
Longévité mécanique
20 000 opérations

Design verification as per IEC/EN 61439 - technical data

Courant assigné d'emploi pour la dissipation thermique indiquée (In)
10 A
Équipement de dissipation thermique, en fonction du courant
6 W

Design verification as per IEC/EN 61439

10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Répond aux exigences de la norme du produit.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Répond aux exigences de la norme du produit.
10.2.5 Levage
Ne s'applique pas, puisque l'appareillage entier doit être évalué.
10.2.6 Impact mécanique
Ne s'applique pas, puisque l'appareillage entier doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection d'assemblages
Ne s'applique pas, puisque l'appareillage entier doit être évalué.
10.4 Distances de passage et de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Ne s'applique pas, puisque l'appareillage entier doit être évalué.
10.6 Montage de matériel
Ne s'applique pas, puisque l'appareillage entier doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs externes
Relève de la responsabilité du tableautier.
10.9.2 Rigidité diélectrique de la fréquence de puissance
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue d'impulsion
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs de l'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Valeur nominale de court-circuit
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonction mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) soient respectées.

Additional information

Classe de limitation d'énergie
3
Dispositifs auxiliaires montés en usine
Interrupteur de protection contre les incendies
Les types correspondent à
IEC/EN 61009
IEC/EN 62606

ETIM for 187164 Appareils de protection des installations, des équipements et des personnes (EC002695)
Caractéristique Valeur
Nombre de pôles (EF001391) 2
Tension assignée (EF000228) 230 V
Courant nominal assigné (EF000227) 10 A
Courant de défaut nominal (EF002358) 0.01 A
Type de courant différentiel (EF002560) CA
Classe de limitation d'énergie (EF002568) 3
Capacité de coupure nominale selon EN 61009 (EF012628) 10 kA
Capacité de coupure nominale selon IEC 60947-2 (EF006065) 0 kA
Fréquence (EF000034) 50 Hz
Caractéristique de déclenchement (EF000889) B
Conducteur neutre branché simultanément (EF005997) Non
Catégorie de surtension (EF002569) 3
Degré de pollution (EF002570) 2
Largeur dans les unités de partition (EF002950) 3
Profondeur d'encastrement (EF000218) 67 mm
Dispositifs auxiliaires montés en usine (EF008149) Commutateur de protection contre l'incendie
Courant de commutation assigné dispositif auxiliaire (EF007680) 0 A
Tension assignée contact auxiliaire (EF007683) 230 V
Type de tension de commande contact auxiliaire (EF008071) CA
Classe de protection (IP) (EF005474) IP20
