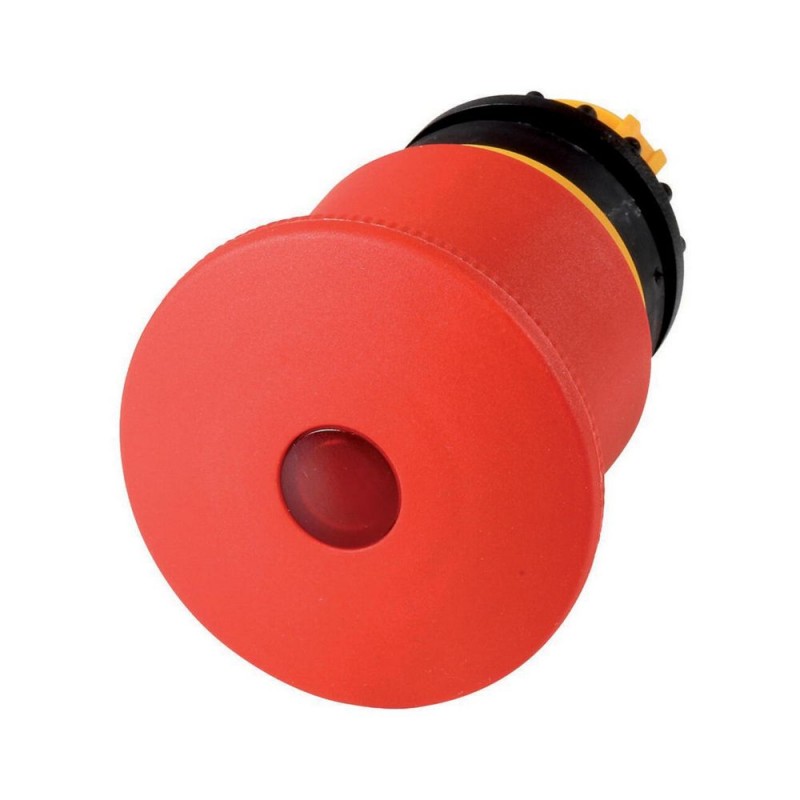

M22-PVL45P 152860 Y7-152860 EATON ELECTRIC Bouton d'arrêt d'urgence/d'arrêt, D 45mm, lumineux, dé verrouillé.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-PVL45P 152860 Y7-152860 EATON ELECTRIC Bouton d'arrêt d'urgence/d'arrêt, D 45mm, lumineux, dé verrouillé..

M22-PVL45P

152860

Y7-152860

EATON-MOELLER

Bouton d'arrêt d'urgence/d'arrêt, D=45mm, lumineux, dé verrouillé en traction

M22-PVL45P

Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton, RMQ-Titan, Palm-tree shape, 45 mm, Illuminated with LED element, Pull-to-release function, Red, yellow

Arrêt d’urgence/bouton-poussoir d’arrêt d’urgence, Gamme de produits : RMQ-Titan, Unité unique, Design : Forme de palmier, Diamètre : 45 mm, Éclairage : éclairé par élément LED, Fonction de déclenchement, Description : Inviolable selon ISO 13850/EN 418, Couleur Tête de champignon : Rouge, Couleur Base : jaune, Degré de protection : IP66, IP69K, Connexion à SmartWire-DT : non, Instructions : Nombre max. de contacts : quatre M22-(C)K01, … 10 ou deux M22-(C)K02, ... 20, … 11, Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Composant avant de bouton coup de poing

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $31.70
Prix unitaire: $31.70
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton
Catalog Number
152860
Model Code
M22-PVL45P
EAN
4015081496389
Product Length/Depth
67 mm
Product Height
45 mm
Product Width
45 mm
Product Weight
0.043 kg
Certifications
IEC/EN 60947
VDE 0660
DNV
GL
LR
Catalog Notes
Max. Configuration: 4 x M22-(C)K01, …10 or 2 x M22-(C)K02, …20, …11 and 1 x M22-(F)LED... - When using M22-PVL… with 1 x M22-K01SMC10 (single channel), article M22-XSMC (order no.: 173030) is required. Order this item separately.

Features & Functions

Bezel color
Other
Base color
Yellow
Bezel material
Other
Design
Palm-tree shaped
Classical
Features
Tamper-proof (according to ISO 13850, EN 418)
Illumination
Illuminated with LED element
RAL-number
3000
Unlocking method
Pull-release

General

Degree of protection
IP66
NEMA 4X
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
600 Operations/h
Product category
RMQ-Titan
Suitable for
Illumination
Emergency stop
Type
Controlled stop pushbutton/emergency-stop button

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
50 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Communication

Connection to SmartWire-DT
No

Actuator

Actuating force
50 N
Actuator color
Red
Actuator diameter
45 mm
Actuator function
Pull-to-release
Switching function latching

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 152860 Appareillage industriel basse tension (EC001038)
Caractéristique Valeur
Couleur du bouton (EF000190) Rouge
Type de lentille (EF006253) Rond
Diamètre du bouchon (EF001423) 45 mm
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Classe de protection (IP) (EF005474) IP66
Classe de protection (NEMA) (EF011959) 4X
Type de bouton (EF001546) Haut
Adapté à l'éclairage (EF001142) Oui
Avec éclairage (EF003829) Non
Tension d'alimentation de la lampe (EF006522) 0 V
Fonction de commutation encliquetable (EF007447) Oui
À rappel (EF001407) Non
Avec bague frontale (EF006014) Non
Matériau de la bague frontale (EF005972) Autre
Couleur de bague frontale (EF002429) Autre
Adapté à un arrêt d'urgence (EF001433) Oui
Type de déverrouillage (EF001403) Déverrouillage par traction

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-PVL45P Y7-152860 152860 EN_289241.pdf 3 Mbytes M22-PVL45P Y7-152860 152860 EN_289241.pdf
