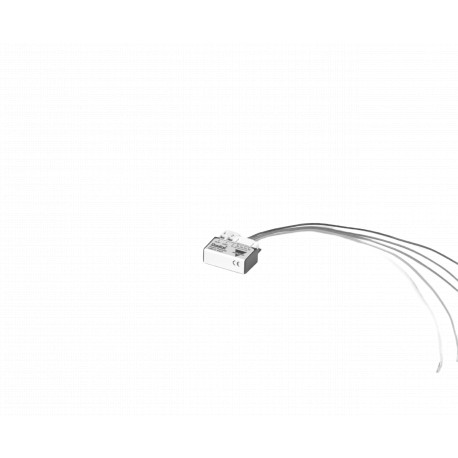

G88104401 CARLO GAVAZZI Paramètres sélectionnés TYPE Module d'entrée BOÎTIER Décentralisé ALIMENTATION Alime..

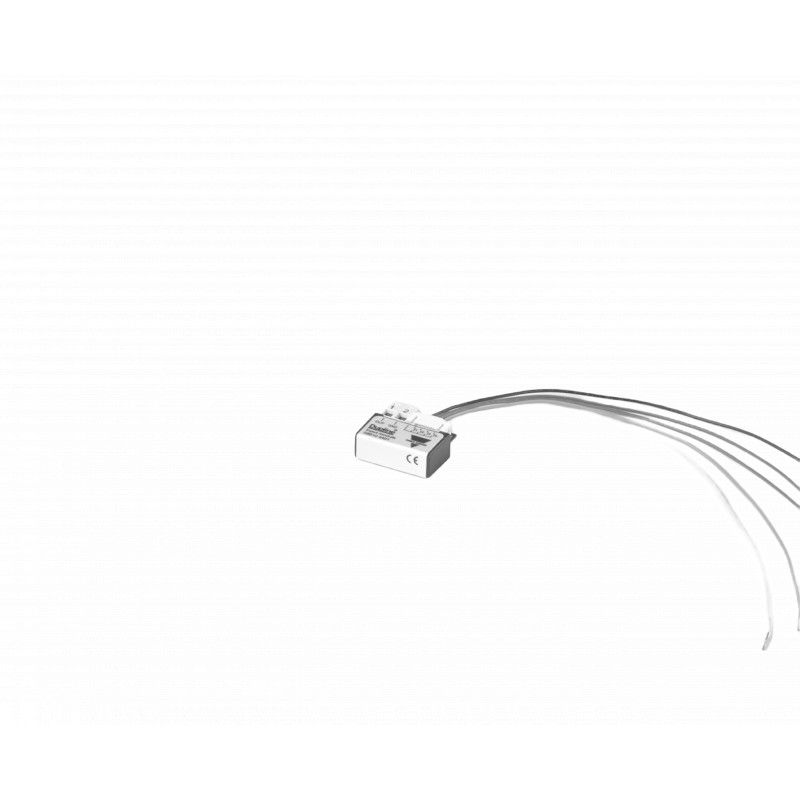

Dupline®
Module d’Entrée
Type G 8810 4401
• Emetteur miniature monostable à 4 adresses
• 4 entrées contacts
• Prolongation d’impulsion à l’entrée
• Boîtier compact
• Alimentation Dupline®
• Adressage par GAP 1605
• Homologationes cULus
Description du Produit
Référence
G 8810 4401
L’emetteur Dupline® est conçu pour faire partie du concept Gestion Technique des Bâtiment (G.T.B.) Dupline®. Il permet une in-stallation flexible dans des interrupteurs traditionnels. Le faible encombrement de ce module permet de l’intégrer
dans une boîte de jonction ou directement derrière l’in- terrupteur.
L’entrée est munie d’une prolongation d’impulsion assurant la transmission des impulsions d’entrée même très courtes.
Type: Dupline® Boîtier Emetteur
Nombre d’entrées
Type d’entrée
Tableau de Sélection
Mode de Fonctionnement
Alimentation Référence
Par Dupline® G8810 4401
Les entrées peuvent être codées à l’aide de la console GAP 1605 munit du câble référencé GAP-TPH-CAB
+ adaptateur de broches (l’adaptateur de broches est fournit avec le G 8810 4401
700).
Caractéristiques Générales
Caractéristiques d’Entrée
Environnement
Température de fonctionnement 0 à 50°C (32 à 122°F) Température de stockage -20 à 70°C (-4 à 158°F)
Humidité (sans condensation) 20 - 80%
Boîtier
Matériaux Noryl GFN 1, noir
Dimensions (H x L x L) 28 x 28 x 10 mm
Section max. du câble
Relié aux bornes Dupline® 1,5 mm2
Homologations cULus, selon UL60950
Marquage CE Oui
Entrées 4 contacts Courant d’entrée 50 µA Sommet de courant d’entrée 20 mA Chute de tension d’entrée ≤ 1 V Prolongation d’impulse
à l’entrée min. 272 ms
Longueur de câble ≤ 0,2 m
Tension diélectrique
Entrées - Dupline® Aucun
Temps de réponse ≤ 1 train d’impulsion
Caractéristiques d’Alimentation
Alimentation Alimenté par Dupline®
Courant nominal
de fonctionnement
Désactivé Typ. 1 mA @ 128 adresses
Activé (toutes les entrées) Typ. 1,4 mA @ 128 adresses
Spécifications susceptibles d’être changées sans préavis (19.09.2013) 1
