SmGxxaxxrStLTDupline®

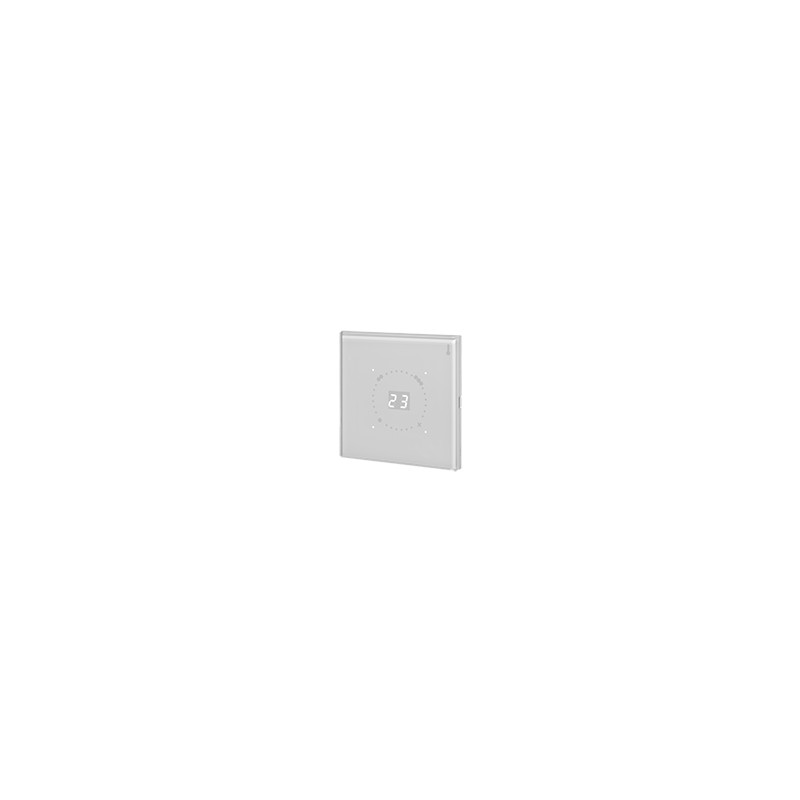

Afficheur de température en verre tactile
Types SHG503xSLT, SHG060xSLT
• Afficheur de température programmable, en verre tactile
• L’afficheur peut contrôler une fonction température
en gérant 3 points de consigne avec un curseur et des fonctions marche/arrêt.
• Capteur de température intégré -9°C à +50°C
• Verre noir ou blanc
• Le rétro éclairage s’allume dès que la main effleure le verre.
• Alarme sonore (ronfleur) programmable lorsqu’on appuie sur une touche
• Affiche la température ambiante courante et une tem- pérature secondaire
Description du produit Référence
SH G 503 W SL T
Commutateur capacitif en verre tactile commandant une fonction de tempéra- ture, avec afficheur et cur- seur.
Les LED indiquent le point de consigne sélectionné parmi les trois points dis- ponibles. Le curseur per- met de changer le point de consigne. La programmation des boutons poussoirs per- met de modifier librement les points de consigne ou une fonction domotique marche/arrêt.
L’afficheur indique la tem- pérature ambiante et permet aussi d’afficher une tempé- rature secondaire que l’on sélectionne parmi les tem- pératures disponibles.
Dès que l’on approche la main du verre tactile, le rétro éclairage s’allume.
Le commutateur en verre tactile fait partie du concept Smart House des applica- tions domotiques.
Il est entièrement program- mable via le logiciel SH.
Smart house Verre tactile Dimensions Couleur Curseur Température
Sélection type
Description Module
Commutateur en verre blanc
pour la boîte 503 SHG503WSLT Commutateur en verre noir pour la boîte 503 SHG503BSLT Commutateur en verre blanc
pour la boîte Ø60 SHG060WSLT
Commutateur en verre noir pour la boîte Ø60 SHG060BSLT
Caractéristiques de sortie
Bulbe à effleurement 4 LED Afficheur
(température ambiante ou point de consigne)
Caractéristiques d’alimentation
Alimentation Surtension cat. II
(IEC 60664-1, par. 4.3.3.2)
15 à 24 Vcc ± 20%
Consommation 42 mA, 1 W
Caractéristiques d’entrée
Bulbe à effleurement 4 boutons-poussoirs
1 curseur
Temperature
Capteur -9° à +50°C Précision -9° à -0°C, 2°C
0° à +50°C, 0,5°C
Caractéristiques de sortie Dupline®
Tension 8,2 V Tension Dupline® maxi 10 V Tension Dupline® mini 5,5 V Courant Dupline® maxi 2 mA
Caractéristiques peuvent être modifiées sans préavis (29.08.2014) 1
