Smart Dupline®

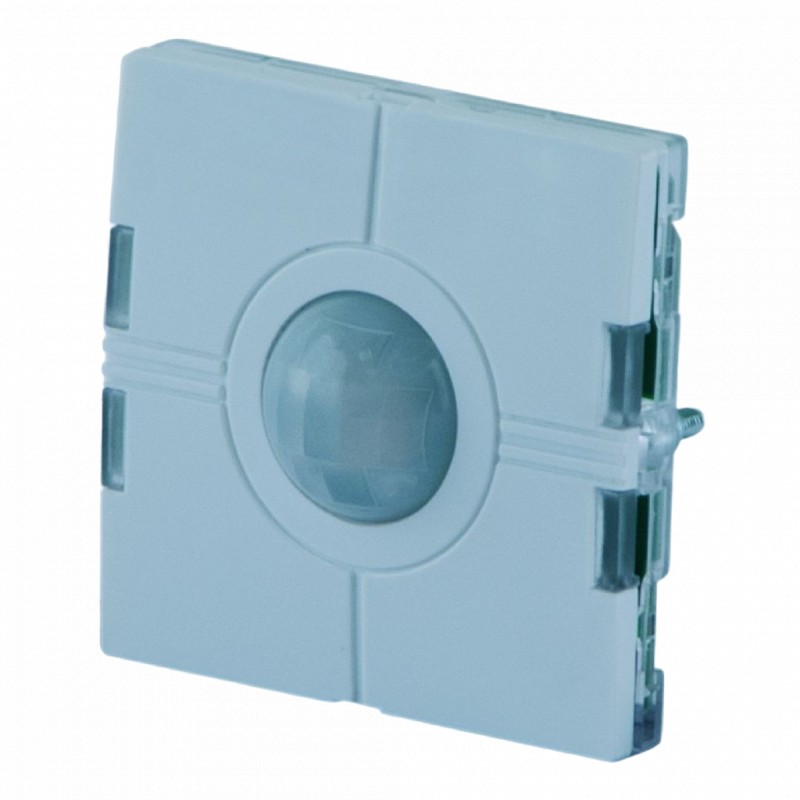

Gamme Aurora - Interrupteur d’éclairage avec
Capteur Infrarouge Passif et Luxmèter
Type SHE5XLS4P90L
• Interrupteur d'eclairage avec capteur passif IR
presence/mouvement et luxmeter
• Concu pour montage dans les chassis et prises murales Elko, Gira et Jung
• Applications en interieur
• Distance de fonctionnement PIR: 10 m maxi
• Alimentation par bus, aucune alimentation externe n'est requise
• LED blanche et bleues de detection de presence et de mouvement, programmables
• Fourni avec capots pour boutons-poussoirs, 2 blancs et 1 noir
• 4 bouton-poussoirs programmables individuellement
Description du Produit Référence
SH E5 X LS4 P 90 L
Le SHE5XLS4P90L est un capteur PIR a 90° qui detec- te la presence etJou le mou- vement dans les installations en interieur. Il fait partie du concept smart-house et selon la presence de per- sonnes, il commande auto-
matiquement les eclairages, les volets roulants, la clima- tisation, les alarmes anti- intrusion et toutes autres fonctions supportees par le systrme smart-house. Il est entirrement programmable via le logiciel SH.
smart-house Boitier 55 x 55 mm Standard
Interuppteur d'eclairage Capteur passif à infrarouge Angle de detection Luxmeter
Choix de la Version
Boitier Couleur LED Alimentation par bus
55 x 55 mm Blanc J Noir * 1 blanche J 5 bleues SHE5XLS4P90L
* Fourni avec capots blanc et noir pour boutons-poussoirs
Caractéristiques d'Entrée
Caractéristiques Dupline®
Entrees IR
Lentille Doubles zones de detection
Angle 90°
Portee s 10 m
Luxmeter
Deviation caracteristique -3% a + 3%
Temps de response Il est fonction du nombre de variables dans le systeme
Fourchette de capteur 0 a 20 kLux
Precision sur la
temperature 0° a 40°C ± 10%
-30° a 0°C ± 15%
+40° a 60°C ± 20%
Clavier 4 bouton-poussoirs
Tension 8,2 V Tension Dupline® 10 V maxi Tension Dupline® 5,5 V mini Courant Dupline® 5 mA maxi
Caractéristiques de Sortie
Sortie
LED 5 bleuesJ 1 blanche
Caractéristiques d’Alimentation
Alimentation Alimentation par bus
Caractéristiques Générales
Codage des adresses Automatique: En effet, le SH2WEB24 reconnaît le module grâce au code d'identification specifique (SIN) que l'utilisateur saisit dans le logiciel de configu- ration.
Environnement
Indice de protection IP 20
Degre de pollution 3 (IEC 60664) Temperature de fonctionnem. 0° a +50°C Temperature de stockage -20° a +70°C Humidite (sans condensation) 20 a 80% RH
Les caracteristiques peuvent être modifiees sans preavis (03.03.14) 1
