Smart Dupline®
Capteur Infrarouge Passif et Luxmèter
puor Intérieur / Extérieur Type SHSPP9OLx
• Capteur passif IR présence/mouvement et luxmèter
• Applications en intérieur et extérieures
• Distance de fonctionnement: 13 m maxi
• Alimentation par bus, aucune alimentation externe n'est requise
• LED bleu de détection de présence et de mouvement, programmables
Description du Produit Référence
SH SP P 90 L A

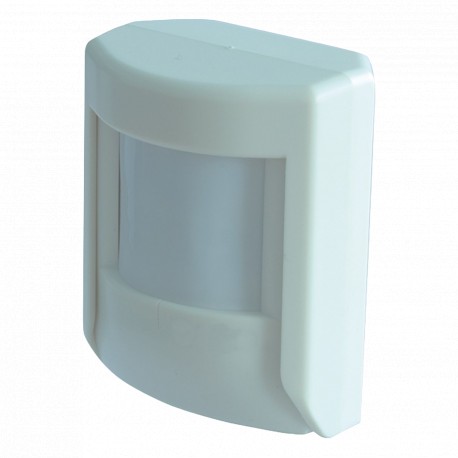

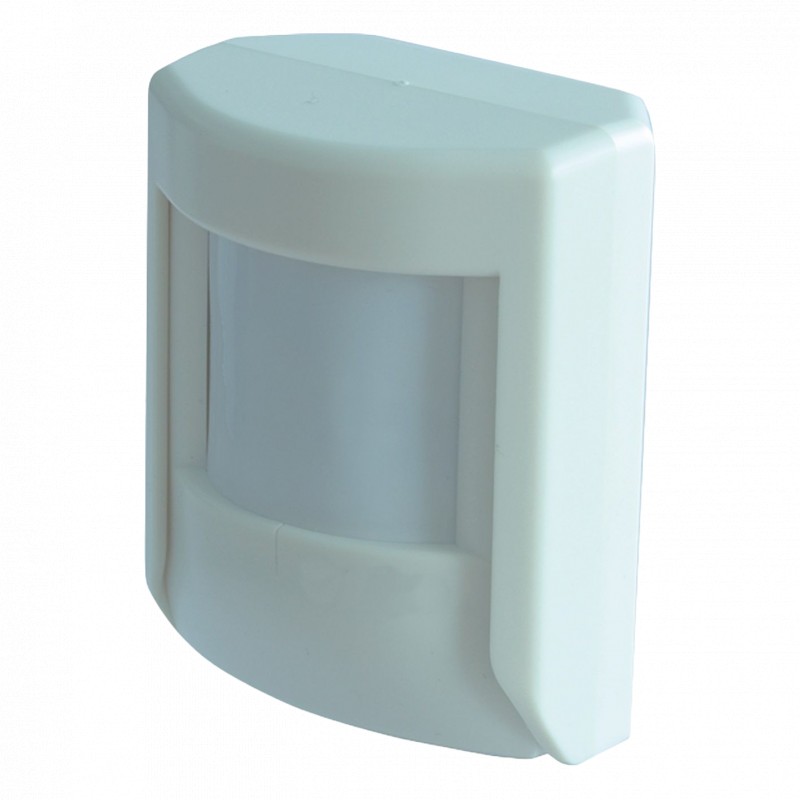

Le SHSPP90Lx est un cap- teur PIR à 90° qui détecte la présence et/ou le mouvement dans les installations en inté- rieur.
Il fait partie du concept smart-house et selon la pré- sence de personnes, il com-
mande automatiquement les éclairages, les volets roulants, la climatisation, les alarmes anti intrusion et toutes autres fonctions supportées par le système smart-house.
Il est entièrement program- mable via le logiciel Sx.
smart-house
Montage mural
Capteur passif à infrarouge Angle de détection Luxmèter
Degré de protection
Choix de la Version
Boîtier Degré de protection LED Alimentation par bus
67x52x34 mm IP54, versión extérieurr 1 bleu SHSPP90L
67x52x34 mm IP20, versión intérieur 1 bleu SHSPP90LA
Caractéristiques d'Entrée
Caractéristiques Dupline®
Entrées IR
Lentille Doubles zones de détection
Angle 90°
Portée ≤ 13 m
Luxmèter
Déviation caractéristique -3% à + 3%
Temps de résponse Il est fonction du nombre de variables dans le systeme
Fourchette de capteur 0 à 20 kLux
Précision sur la
température 0° à 40°C ± 10%
-30° à 0°C ± 15%
+40° à 60°C ± 20
Caractéristiques Générales
Tension 8,2 V Tension Dupline® 10 V maxi Tension Dupline® 5,5 V mini Courant Dupline® 6 mA maxi Caractéristiques de Sortie
Sortie
LED 1 Bleu
Caractéristiques d’Alimentation
Alimentation Alimentation par bus
Codage des adresses Automatique: En effet, le Sx2WEB24 reconnaît le module grâce au code d' identification spécifique (SIN) que l'utilisateur saisit dans le logiciel de configu ration.
Environnement
Indice de protection IP 54 versión extérieur
IP 20 versión intérieur Degré de pollution 3 (IEC 60664) Température de fonctionnement 0° à +50°C Température de stockage -20° à +70°C
Humidité (sans condensation) 20 à 80% RH
Raccordement
Borne à vis 0,2 à 1,5 mm2
Signal D+ GND D-
Dimensions (l x h x p) 67 x 52 x 34 mm Poids Env. 110 g Marquage CE Oui
EMC
Immunité EN 61000-6-2
- Décharge électrostatique EN 61000-4-2
- Fréquence rayonnée EN 61000-4-3
- Immunité aux rafales EN 61000-4-4
- Surtensions EN 61000-4-5
Les caractéristiques peuvent être modifiées sans préavis (09.03.15) 1
