G21960001700 CARLO GAVAZZI Paramètres sélectionnés TYPE DE MODULE Sortie serie BOÎTIER Circuit imprimé TYPE ..

Dupline®
Module Générateur Maître
Du line®
Type G 2196 00..
Fieldbus Installationbus
• Générateur d'adresses maître
• 128 signaux et alimentation sur 3 fils
• Port RS 485 pour interfacer le système de contrôle (ascenseurs)
• Vitesse rapide pour 16 G 2196 0000 sur RS 485

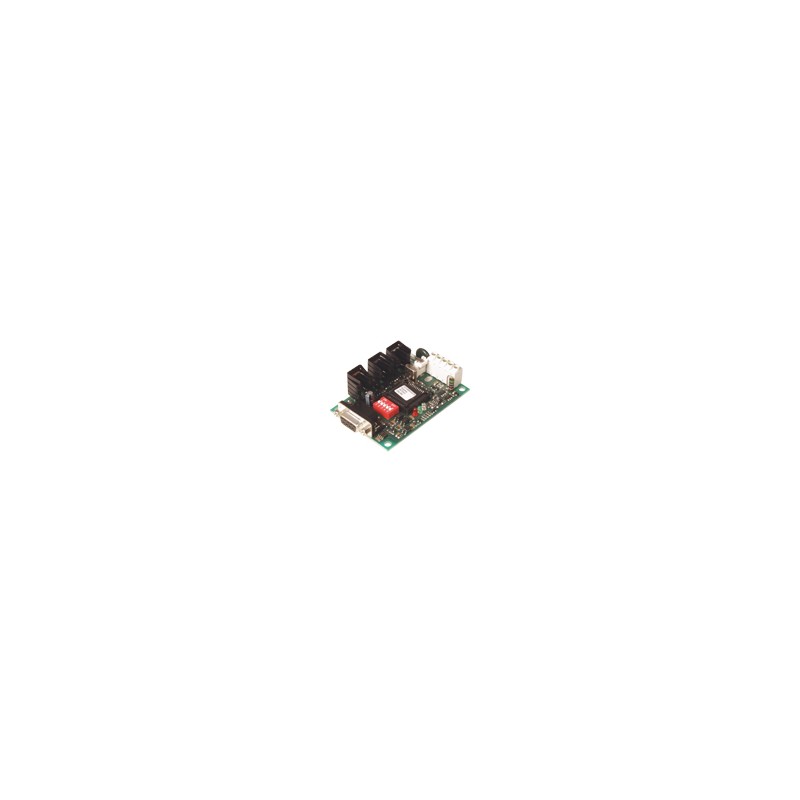

• Circuit imprimé ( 86 x 54 mm )
• LEDs d'indication pour l'alimentation et le Dupline®
Description du Produit Référence
G 2196 0000 700
Le G 2196 000x est un mo- dule sur circuit imprimé. Celui-ci assure 3 fonctions: Générateur d'adresses Dupline®, alimentation syn- chronisée (avec 3 fils pour le système avec l'alimentation)
et une interface RS 485. Ce système économique est particulièrement adapté aux multiplexage des comman- des et signalisation des ascenseurs.
Type: Dupline® Circuit imprimé Module combiné Fonction générateur Alimentation CC
Tableau de Sélection
Alimentation Boîtier Référence Boîtier Référence
20-30 VCC Standard protocol G 2196 0000 700 Mitsubishi FX- and A-series G 2196 0003 700
20-30 VCC Lucky Goldstar K-series G 2196 0001 700 Omron G 2196 0004 700
20-30 VCC GE-Fanuc 90-30 series G 2196 0002 700 Modbus RTU Slave G 2196 0005 700
Caractéristiques des Entrées/Sorties Caractéristiques d’Alimentation
Alimentation sorties
Tension de sortie 20-30 VCC (impulsionnelle)
Courant de sortie < 4,0 A @ 25ºC
Protection court-circuit 4 A fusible rapide
Tension boucle ouverte < 1,0 V
Transmission Dupline®
Tension de sortie 8,2 V (impulsionnelle)
Courant < 40 mA
Protection court-circuit Oui
Temps de réponse
128 adresses 132,2 ms
64 adresses 69,8 ms
Port de communication RS 485
Vitesse de communication 19200 Baud
Connexion 9 pôles femelle SUB-D
Désignation des broches
Line Data + (B) Pin 3
Line Data - (A) Pin 8
5 VCC (+) Pin 6
5 VCC (-) Pin 5
Courant de sortie 5 VCC < 150 mA
Tension diélectrique
RS 485 - Dupline® > 2 kVCA (rms)
Paramétrage
N° Device (pour RS 485)
(seulement G 2196 0000) 4 DIP-switches
64 ou 128 adresses 1 DIP-switch
Alimentation Surtension cat. III (IEC 60664) Tension d'alimentation (Vin) 20-30 VCC
Protection (polarité) Non
Consommation < 100 mA Puissance dissipée < 6 W Courant d'appel < 200 mA Tension de tenue aux chocs 800 V Tension diélectrique
Alimentation - Dupline® Non
Alimentation - RS 485 > 2 kVCA (rms)
Ces spécifications peuvent être modifiées sans préavis (29.04.03) 1
Dupline® est une marque déposée du groupe CARLO GAVAZZI
