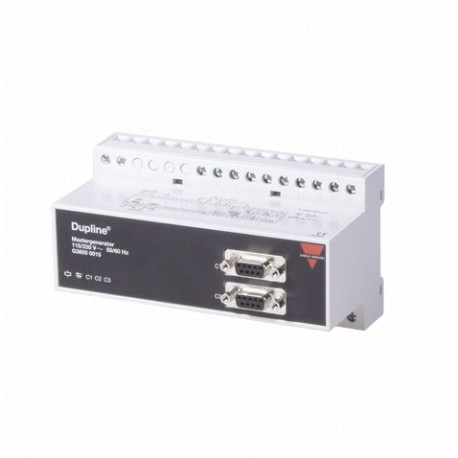

G38000036230
CARLO GAVAZZI
1
Paramètres sélectionnés TYPE DE MODULE Contrôleur BOÎTIER rail DIN ALIMENTATION CA TYPE E/S Entrée contact NOMBRE E/S 8 Autres TYPE DE MODULE Générateur maître programmable BOÎTIER H8 (W144) TYPE E/S Entrée contact/Sortie PNP ALIMENTATION 115/230 VCA CARACTERISTIQUES PRINCIPALES Data Logger programmable avec 2xRS232, 4in/4out, port RS485
Générateur de canaux programmable avec mémoire pour l’enregistrement des événements et de l’historique
Home > CARLO GAVAZZI
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par CARLO GAVAZZI
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Enregistreur de données Dupline®
Types G 3800 0036, G 3800 1036
Du line®
Fieldbus Installationbus
Description du produit
• Générateur d'adresses programmables avec modem GSM
intégré en option
• Fonctions d'enregistrement des données numériques, analo- giques et compteurs basées sur un temps ou un évènement.
• Transmission des enregistrements d'événements au serveur
Dupline®-Online par modem GSM ou par l'Internet.
• Accès aux données Dupline®-Online temps réel et historiques via l'internet
• Exportation par Internet, des fichiers de données enregistrées
• Fonctions temps réel, minuterie et logique
• Contrôle et surveillance des points de consigne analogiques
• Fonction de contrôle des éclairages et des volets roulants
• Surveillance des alarmes
• Horloge temps réel radio pilotée en option, haute précision
• Configuration conviviale via les logiciels Windows 98/2000/NT/XP
• 2 ports RS232 pour la configuration et lecture/écriture des données Dupline®
• 1 port RS485 pour mise en réseau de 32 enregistreurs de données
• Protocole Modbus-RTU
• Pilote logiciel intégré pour modem radio externe
• 4 Entrées numériques / 4 sorties numériques intégrées
• Boitier H8 pour montage sur rail DIN (EN50022)
• Alimentation CA ou CC
Générateur d'adresses pro- grammables avec fonctions intégrées d'enregistrement des données numériques, analogiques et compteurs basées sur un temps ou un évènement.
Les enregistrements d'évé-
Doté de fonctions intelli- gentes, l'enregistreur de don- nées contrôle l'éclairage et les volets roulants, surveille les alarmes et contrôle les points de consigne analo- giques. Il est également doté de fonctions temps réel,
Référence
Type : Dupline®
Boitier H8
Téléphone GSM Enregistreur de données
G 3800 1036 230
nements peuvent être trans- mis au serveur Dupline®- Online par modem GSM intégré (optionnel) ou par Internet.
Les utilisateurs peuvent accéder aux donnés temps réels et historiques via l'Inter- net sous forme d'alarmes mémorisées, courbes de ten- dance, bargraphes ou encore de fichiers séparés par des virgules (.csv).
minuterie et logiques.
Le logiciel de configuration compatible Windows permet une programmation aisée.
Le protocole Modbus permet de mettre 32 enregistreurs esclaves en réseau RS485. L'enregistreur intègre 4 entrées numériques et 4 sorties ana- logiques le modem radio extérieur permet de commu- niquer avec d'autres réseaux Dupline®.
Alimentation
Sélection de modèle
Alimentation Code produit Code produit
avec téléphone GSM
115/230 Vca G 3800 0036 230 G 3800 1036 230
10-30 Vcc G 3800 0036 800 G 3800 1036 800
Caractéristiques d’alimentation
Alimentation Types CA Surtension cat. III (IEC 60664) Tension nominale de
fonctionnement
par les bornes 21 & 24
cavaliers 22 & 23 230 Vca ± 15% (IEC 60038) Bornes de mise sous tension
21 et 23
Neutre sur bornes 22 & 24 115 Vca ± 15% (IEC 60038) Fréquence 45 à 65Hz
Puissance nominale de
fonctionnement Typique 7 VA/3 W Puissance dissipée
G38000036 ≤ 6 W G38001036 ≤ 7 W
Tension nominale d'impulsion supportée 230 V 4 kV
115 V 2,5 kV Tension diélectrique
Alimentation - Dupline® ≥ 4 kVAC (eff.) Alimentation - Sortie ≥ 4 kVAC (eff.) Alimentation - Entrée ≥ 4 kVAC (eff.) Alimentation - ports COM ≥ 4 kVAC (eff.)
Puissance thermique dissipée 4 W
Alimentation Types CC Surtension cat. III (IEC 60664) Tension nominale de
fonctionnement
par les bornes 21 et 22 10 à 30 Vcc
Alimentation CC
bornes 24 et 25 - 50 Hz pour synchronisa- tion de l'horloge
- En cas de coupure de ten- sion (CA), la mise à jour du journal est automatique jusqu'à 10 ms avant perte du courant
Protection aux inversions de
polarité Oui Puissance nominale de fonctionnement 6 W Puissance dissipée
G38000036 ≤ 6 W G38001036 ≤ 7 W
Courant d'appel 1 A Tension nominale d'impulsion supportée 800 V Tension diélectrique
Alimentation - Dupline® 500 V Alimentation - Sortie 200 V
Les caractéristiques peuvent changer sans préavis (23.02.2012) 1
Dupline® est une marque déposée. Un produit du groupe CARLO GAVAZZI
