Dupline®
Écran de visualisation pour Carpark
Type GP 6763 0106 / 07 / 08

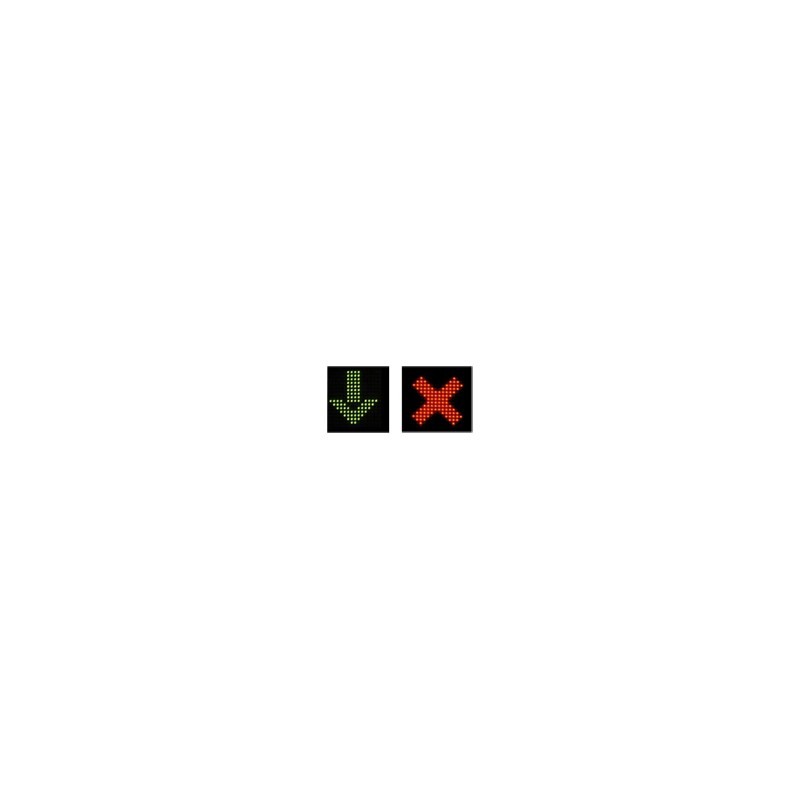

• DEL affichant une lumière verte et rouge brillante
• Écran intégré dans un boîtier robuste en aluminium
• Communication RS485
• Commutateur DIP interne pour la sélection du type de caractère numérique
• Homologationes cULus
Description du Produit
Clé de commande GP 6763 01XXX
L’écran de visualisation GP6763 01xx fait partie d’un système de stationnement qui, entre autres, comprend un moniteur GP3482 9091 et plusieurs types de capteurs avec des numéros de type GP6220 220x et GP6240
2224.
A l’aide de la DEL (diode élec- troluminiscente), le GP6763
01xx signale la direction et/ ou les numéros des places de stationnement libres.
En raison de la méthode de communication, il est pos- sible d’interconnecter plu- sieurs écrans de visualisa- tion sur le même réseau. Les écrans sont disponibles en version pour l’intérieur et en version pour l’extérieur.
Type : Dupline®
Carpark Écran Type
Spécification générale (suite)
Spécification générale
Technologie : DEL SMD
Résolution de la matrice 16 x 16 pixel
Couleur DEL Rouge et vert (combinaison de deux couleurs : Ambre)
Distance de visualisation jusqu’à 50 m.
Configuration des symboles
Chiffres / caractères En fonction des écrans sélectionnés
Symboles en croix & flèches Oui (configurable et animé) Symbole désactivé
GP6763 0106 Non
GP6763 0107 / 08 Oui
Contrôle de la luminosité Automatique (capteur de lumière)
Interface RS485
Vitesse de transmission 4800
Protocole Carpark Boîtier Aluminium Environnement
Température de fonctionnement -15° à 50°C
Degré de protection IP30 (intérieur) IP55 (extérieur)
Humidité (absence de
GP6763 0107 / 08(A)
Version pour l’intérieur 145 x 240 x 60 mm
Version pour l’extérieur (A) 185 x 300 x 92 mm
Weight
GP6763 0106(A)
Version pour l’intérieur 500 g
Version pour l’extérieur (A) 800 g
GP6763 0107 / 08(A)
Version pour l’intérieur 1000 g
Version pour l’extérieur (A) 1400 g
Homologationes cULus (UL60950)
Sélection du type
GP6763 0106 1 flèche
GP6763 0106A 1 flèche, extérieur
GP6763 0107 1 flèche + HCP (droite)
GP6763 0107A 1 flèche + HCP (droite), extérieur
GP6763 0108 1 flèche + HCP (gauche)
GP6763 0108A 1 flèche + HCP (gauche), extérieur
Types d’écran
condensation) 0 - 90% humidité relative
Alimentation électrique 18-24 VCC
Consommation
(maximum/typique)
GP6763 0106 25 W / 15W GP6763 0107 / 08 50 W / 30W
Dimensions (h x l x p) GP6763 0106(A)
Version pour l’intérieur 145 x 145 x 60 mm
Version pour l’extérieur (A) 185 x 185 x 92 mm
GP6763 0106
GP6763 0107
GP6763 0108
Spécifications susceptibles d’être changés sans préavis (20.11.2013) 1
