Détecteurs à Ultrasons
Banc d’Evaluation pour Tête de Détection

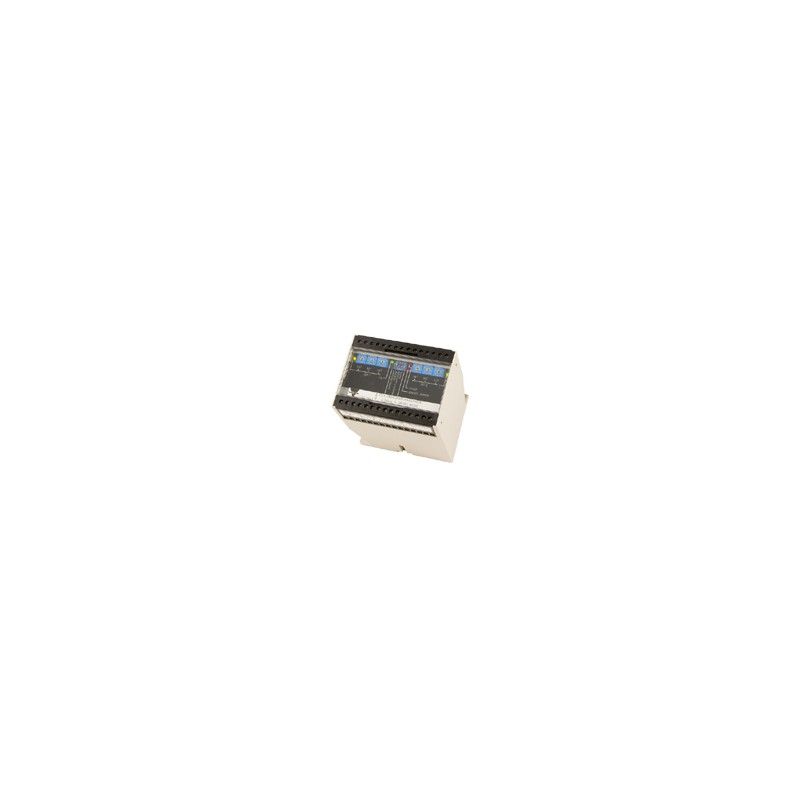

Type UC EU 80 -1
Description du Produit
• Boîtier 100 x 75 x 110 mm, pour montage sur rail DIN
• Sorties: Automate programmable, afficheur, RS232, alimentation du détecteur
• Entrée: tête de détection UC 80 CND 80 FS M1
• Entièrement programmable
• Fonction Maintien, 2 points de consigne dépassement de gamme supérieur ou inférieur, sorties analogiques
0-10 VCC et 4-20 mA
• Alimentation: 24 VCC (19 à 30 VCC)
• Protection: Court-circuit, inversion de polarité, transitoires
• Indice de protection IP 40
• Bornes type à vis
• Distance entre l’amplificateur et le détecteur : jusqu’ à 50 m
Référence UC EU 80 -1
Banc d’évaluation pour tête de détection UC80CND80FSM1. Ce banc permet de program- mer tous les paramètres des détecteurs, ex : sensibilité, commutation NO ou NF et angle de la sortie analogique. Le détecteur et le banc sont séparés et l’ensemble s’avère
une solution idéale pour mesurer les niveaux dans les réservoirs de grande hauteur. On programme les para- mètres une fois le banc instal- lé dans un tableau ce qui évite de se rendre au sommet du réservoir.
Détecteur à ultrasons
Type de boîtier
Banc de test
Distance de détection
Variant
Tableau de Sélection
Dimensions Raccordement Distance nominale Référence à commander du boîtier de détection (Sn)
100 x 75 x 110 mm Bornes type à vis 800-8000 mm UC EU 80 -1
Caractéristiques Techniques
Tension nom. de fonct. (Ue) 19 à 30 VCC (ondulation inclue)
Ondulation £ 10%
Protection Courts-circuits, transitoires et inversion de polarité
Tension nominale d’isolation > 1 kV
Entrées
Tête de détection Broches 3, 4, 5, 6, 8
Maintien Broche 10 (active LO)
Sorties
Fonctions programmables Configuration de base, sauvegarde de la configura- tion de base, échelle de sortie analogique et décalage, points de consigne de dépassement de gamme supérieur ou inférieur, fréquence de répétition, faux échos, paramètres de lecture, registre des modes.
Point de consigne 1 Broche 14
Point de consigne 2 Broche 15
Seuil supérieur Broche 12
Seuil inférieur Broche 13
Transistor PNP
100 mA, protection court-circuit
Distance nominale fonct. 800-8000 mm
Température ambiante
En fonctionnement 0° à +50°C Stockage -25° à +85°C
Sortie analogique, 0-10 VCC Broche 16, Rmin 1450 Ω
Sortie analogique, 4-20 mA Broche 18, Rmax 250 Ω
Affichage BCD, broches 23-26
HEX, broches 27-30
NPN, collecteur ouvert,
30 VCC, 20 mA, protection contre les courts-circuits
Fréquence de la porteuse 65 kHz
Indice de protection IP 40
Matériau du boîtier ABS (Teluran 877T) Dimensions du boîtier 100 x 75 x 110 mm Raccordement Bornes type à vis Poids 370 g
Marquage CE Oui
Spécifications susceptibles d’être changées sans préavis (03.10.2011) 1
