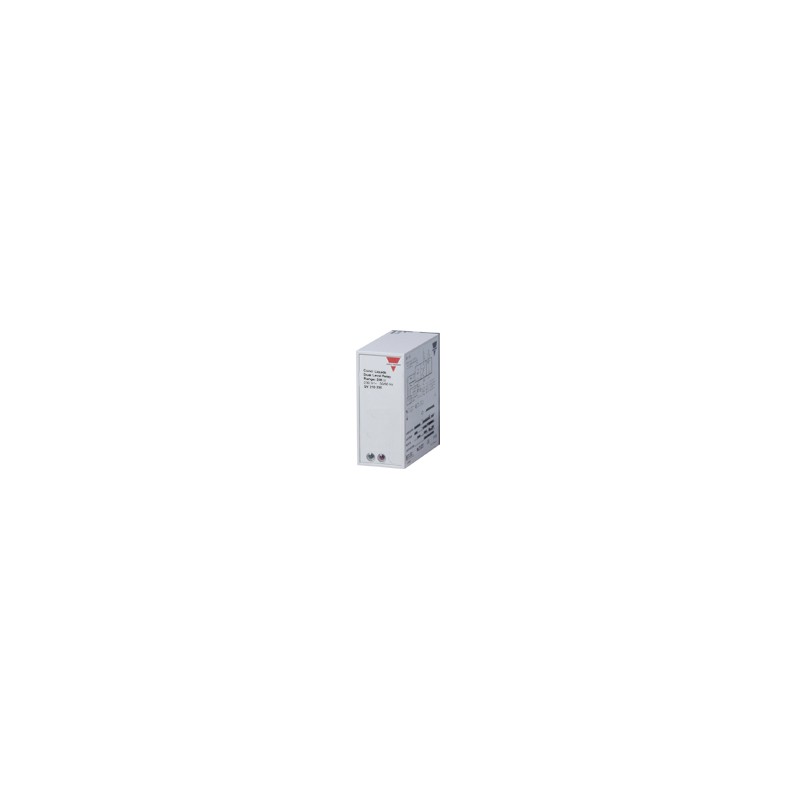

SV250230 CARLO GAVAZZI Paramètres sélectionnés SYSTEME Système BOÎTIER Rectangulaire FONCTION DE DETECTION V..

Détecteurs de Niveau
Amplificateur de Détecteurs Capacitifs
Types SV 150/250, SV 160/260
• Contrôle de niveau pour les solides, liquides et produits granulés
• SV 150/250 : Commande de vidange maxi/mini.
• SV 160/260 : Commande de remplissage maxi/mini..
• Sensibilité réglée en usine
• Pour les détecteurs capacitifs VR.. et VRY.. sortie relais 1RT 10A ou 2RT 8A
• LED d'indication d'alimentation active et de relais excité: SV 150/250
• LED d'indication de relais excité : SV 160/260:
• Alimentation CC ou CA
SV 150/250
SV 160/260
Description du Produit Référence SV 150 024
Relais de contrôle de niveau pour détecteurs capacitifs types VR et VRY. Les relais sont capables de commander un ou
deux niveaux de remplissage (SV 160/260) ou de vidange (SV 150/250).
Boîtier Sortie Alimentation
Tableau de Sélection
Connect. Sortie Fonction Aliment. : 24 VCA Aliment. : 115 VCA Aliment. : 230 VCA Aliment. : 24 VCC
Circulaire 1RT Vidange SV 150 024 SV 150 115 SV 150 230 SV 150 724
2RT Vidange SV 250 024 SV 250 115 SV 250 230 SV 250 724
1RT Remplissage SV 160 024 SV 160 115 SV 160 230 SV 160 724
2RT Remplissage SV 260 024 SV 260 115 SV 260 230 SV 260 724
Caractéristiques Techniques en Entrée
Sensibilité dépend du type de détecteur
Tension du détecteur max. 24 VCC la borne 6 est au moins (-)
Courant du détecteur
Activé min. 15 mA, max. 20 mA Non activé max. < 5 mA
Cour. de court-circ. du dét. max. 45 mA
Caractéristiques Techniques Générales
Indication d’alimentation
ACTIVE LED, verte (SV 150/250) Indication de sortie ACTIVEE LED, rouge
Environnement
Indice de protection IP 20 B
Degré de pollution 3 (IEC 60664)
Température de fonct. -20 à +50ºC (-4 à +122ºF) Température de stockage -50 à +85ºC (-58 à +185ºF)
Caractéristiques Tech. de l'Alimentation
Aliment. à courant altern. Cat. de surt. II (IEC 60664) Tension nominale de fonct.
par les broch. 2 et 10 230 230 VCA ± 15%
115 115 VCA ± 15%
024 24 VCA ± 15% Tens. nominale d'isolation ³ 2,0 kVCA (rms) Tens. nom. de tenue aux imp. 4 kV (1,2/50 µs)
(ligne/neutre)
Aliment. à courant cont. Cat. d'install. II (IEC 60664) Tens. nom. de fonct. 724 24 VCC ± 15%
(position broche 2) Tension nominale d'isolation Néant
Protection nominale contre
les tensions transitoires 800 V (1,2/50 µs)
Spécifications susceptibles d’être changées sans préavis (11.06.03) 1
