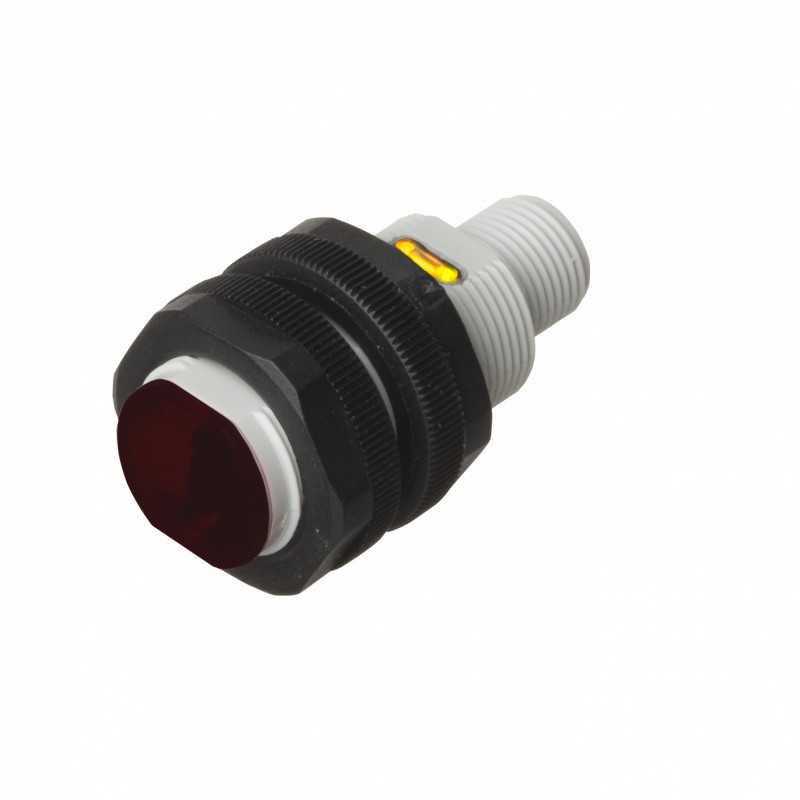

PA18CAR65NAM1SA CARLO GAVAZZI Paramètres sélectionnés SYSTEME Reflex BOÎTIER M18 PLAGE DE DETECTION 6 ... 20..
PA18CAR65NAM1SA
CARLO GAVAZZI
Paramètres sélectionnés SYSTEME Reflex BOÎTIER M18 PLAGE DE DETECTION 6 ... 20 m CONNEXION Connecteur M12 CC SORTIE NPN CC MATERIAU Plastique Autres PLAGE DE DETECTION 6,5 m BOÎTIER M18 x 43,8 mm MATERIAU ABS
Réflexion photocellulaire sur miroir non polarisé, métrique 18, DC, boîte PBTP, réglage du potentiomètre
Capteur photoélectrique rétro-réfléchissant, Portée 6500mm, lumière modulée infrarouge 850nm, Alimentation 10-30VDC, Sortie NPN, NO et NF, Commutation de la lumière et de l’obscurité, Fiche M12, IP67 IP69K, ECOLAB
Détecteurs > Barrière photoélectrique à réflexion
Sensors > Cellules photoélectriques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par CARLO GAVAZZI
Les plus vendus
▲En savoir plus
▲Cellules photoélectriques
Reflex
Type PA18C.R..., DC
• Gamme de cellules miniatures
• Distance de détection : 6,5 m (axial), 5 m (radial)
• Ajustement de la sensibilité par potentiomètre
• Lumière infrarouge, modulée 850 nm
• Tension d'alimentation : 10 à 30 Vcc
• Sortie : 100 mA, NPN ou PNP, N.O et N.F.
• Indice de protection IP67, IP69K
• LED d'indication de sortie Activée, de stabilité et d'alimentation Active
• Protection : inversion de polarité, court-circuit et transitoires
• Versions câble et connecteur
• Excellentes performances CEM
Description du produit
Référence commerciale PA18CAR65PAM1SA
Le PA18C.R fait partie d'une famille de cellules reflex éco- nomiques destinées à un usa- ge général : le produit se pré- sente en boîtier cylindrique ABS au standard industriel 18 mm.
Les cellules sont utiles dans les applications pour les- quelles la détection doit être extrêmement précise et la taille du boîtier réduite.
Boîtier compact et LED haute puissance avec un excellent rapport performance-dimen- sions.
Le potentiomètre d'ajuste- ment de la sensibilité confère aux cellules une grande sou- plesse d’utilisation.
Le type de sortie est NPN ou PNP et la fonction de com- mutation de la sortie est NO et NF.
Version
Type de boîtier Dimension du boîtier Matériau du boîtier Boîtier axial
Principe de détection Distance de détection Type de sortie Configuration de la sortie Type de connexion Ajustement de sensibilité
Choix de la version
Type de boîtier Distance de Connexion Code produit Code produit détection NPN PNP
Sn Commutation travail repos Commutation travail repos
M18 Type axial 6,5 m Câble PA 18 CAR 65 NASA PA 18 CAR 65 PASA M18 Type axial 6,5 m Connecteur PA 18 CAR 65 NAM1SA PA 18 CAR 65 PAM1SA M18 Type radial 5,0 m Câble PA 18 CRR 50 NASA PA 18 CRR 50 PASA M18 Type radial 5,0 m Connecteur PA 18 CRR 50 NAM1SA PA 18 CRR 50 PAM1SA
Caractéristiques selon EN60947-5-2
Distance nominale de fonctionnement (Sn)
Type axial (A) Jusqu'à 6,5 m
Type radial (R) Jusqu'à 5,0 m Cible de référence, réflecteur ER4 dia. 80 mm
Zone morte 50 mm @ Sn maxi.
Contrôle de sensibilité Ajustable par potentiomètre
Plage de réglage électrique 210˚ Plage de réglage mécanique 240˚ Ajustement de la distance
sur la cible
Type axial 50-650 cm
Type radial 50-500 cm
Dérive de température ≤ 0.2%/ºC
Hystérésis (H)
(distance différ) ≤ 20%
Tension nominale de 10 à 30 Vcc fonctionnement (UB ) (ondulation incluse) Ondulation (Urpp ) ≤ 10%
Courant de sortie
En continu (Ie) ≤ 100 mA En courte durée (I) ≤ 100 mA
(capacité de charge 100 nF
maxi.)
Courant d'alimentation à
vide (Io) ≤ 25 mA @ 24 Vcc
Courant minimum de
fonctionnement (Im) 0,5 mA
Courant à l'état bloqué (Ir ) ≤ 100 µA
Chute de tension (Ud ) ≤ 2,0 Vcc @ 100 mA
Protection Court-circuit, inversion de polarité et transitoires
Source de lumière LED, 850 nm
Type de lumière Infrarouge, modulé
Angle de détection ± 2º
Lumière ambiante Lampe incandescente
30.000 lux
Les caractéristiques peuvent changer sans préavis (06.02.2013)
| Caractéristique | Valeur |
|---|---|
| Message avant défaillance (EF004129) | Non |
| Avec fonction temporelle (EF003582) | Non |
| Distance de commutation assignée (EF008289) | 6500 mm |
| Distance de commutation max. (EF007367) | 6500 mm |
| Courant de sortie max. (EF001315) | 100 mA |
| Réflecteur inclus dans la zone de la livraison (EF007448) | Non |
| Sortie analogique 0 V ... 10 V (EF006807) | Non |
| Sortie analogique 0 mA ... 20 mA (EF006808) | Non |
| Sortie analogique 4 mA ... 20 mA (EF006810) | Non |
| Sortie analogique -10 V ... +10 V (EF006809) | Non |
| Avec autre sortie analogique (EF007485) | Non |
| Procédé de réglage (EF003994) | Ajustage manuel |
| Avec interface de communication analogique (EF007305) | Non |
| Avec interface de communication AS-Interface (EF007306) | Non |
| Avec interface de communication CANOpen (EF007307) | Non |
| Avec interface de communication DeviceNet (EF007308) | Non |
| Avec interface de communication Ethernet (EF007309) | Non |
| Avec interface de communication INTERBUS (EF007310) | Non |
| Avec interface de communication PROFIBUS (EF007311) | Non |
| Avec interface de communication RS-232 (EF007312) | Non |
| Avec interface de communication RS-422 (EF007313) | Non |
| Avec interface de communication RS-485 (EF007314) | Non |
| Avec interface de communication SSD (EF007315) | Non |
| Avec interface de communication SSI (EF007316) | Non |
| Nombre de sorties de semiconducteur avec fonction de signalisation (EF003945) | 2 |
| Nombre de sorties retardées avec fonction de signalisation (EF003946) | 0 |
| Nombre de sorties de semiconducteur protégées (EF003951) | 2 |
| Nombre de sorties retardées protégées (EF003952) | 0 |
| Finition de l'interface pour communication orientée sur la sécurité (EF003956) | Autre |
| Finition du raccordement électrique (EF003961) | Connecteur M12 |
| Finition de la sortie de commutation (EF003962) | NPN |
| Finition de la fonction de commutation (EF003963) | Ambivalent |
| Classe de protection du matériel (EF003982) | Classe de protection 0 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Type de construction du boîtier (EF004008) | Cylindre, filetage |
| Largeur du capteur (EF007094) | 0 mm |
| Diamètre du capteur (EF007111) | 18 mm |
| Hauteur du capteur (EF007283) | 0 mm |
| Longueur du capteur (EF007334) | 33 mm |
| Fonction de touche (EF007503) | Commutation claire/foncée |
| Matériau de la surface optique (EF004134) | Plastique |
| Matériau du boîtier (EF001596) | Plastique |
| Courant de sortie max. au niveau de la sortie protégée (EF004035) | 100 mA |
| Distance min. du réflecteur (EF004046) | 50 mm |
| Température ambiante (EF002386) | -25 °C |
| Temps de réaction (EF004094) | 1 ms |
| Portée du champ de protection (EF004098) | 0 m |
| Fréquence de commutation (EF003587) | 500 Hz |
| Type de sécurité selon IEC 61496-1 (EF004105) | 1 |
| Tension de commutation de l'OSSD à l'état « High » (EF004102) | 40 V |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 0 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 0 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 10 V |
| Type de tension (EF000187) | CC |
| Avec fonction de surveillance des appareils disposés en aval (EF004052) | Non |
| Classe de protection des lasers (EF004027) | Sans |
| Longueur d'onde du capteur (EF004132) | 850 nm |
| Type de lumière (EF004029) | Lumière infrarouge |
| Spot lumineux (EF004030) | 17665 mm² |
| Avec blocage du redémarrage (EF004054) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Classe de protection (IP) (EF005474) | IP67 |
| Classe de protection (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE CARLO GAVAZZI FR.pdf | 19 Mbytes |
|
| PA18CAR65NAM1SA PA18CAR65NAM1SA FR_PA18CAR65PASA.pdf | 990 Kbytes |
|
